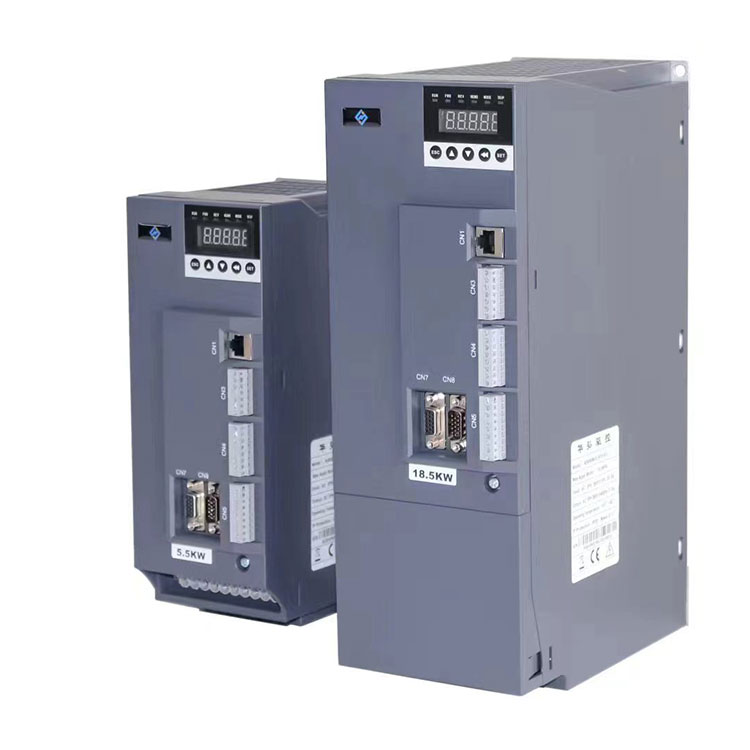

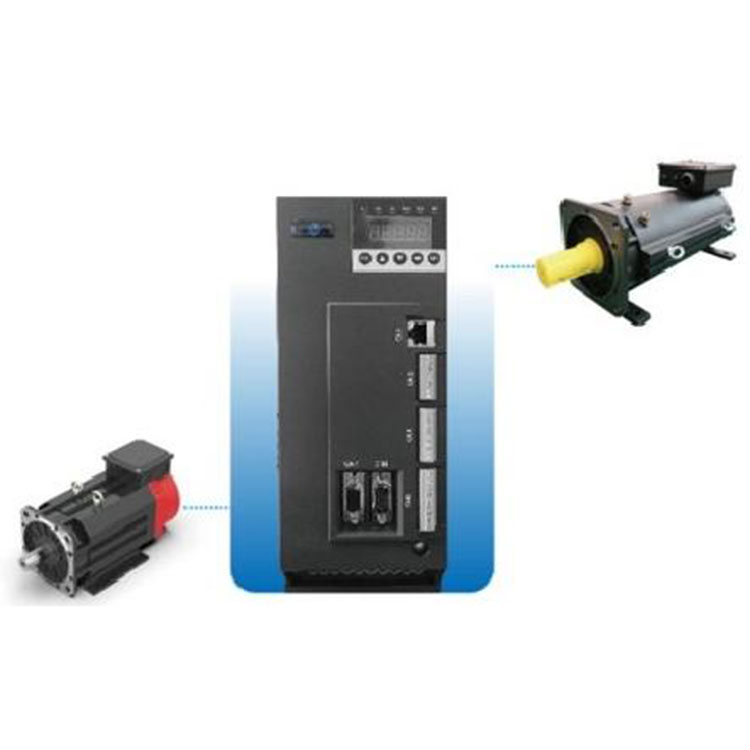

Le servovariateur AC série AS650 réalise un asservissement complet en boucle fermée des moteurs à induction AC et des moteurs synchrones à aimant permanent, intégrant le contrôle de vitesse, le contrôle de position et le contrôle de couple.
Le servovariateur AC série AS650 réalise un asservissement complet en boucle fermée des moteurs à induction AC et des moteurs synchrones à aimant permanent, intégrant le contrôle de vitesse, le contrôle de position et le contrôle de couple.
Le servomoteur AC série AS650 possède des interfaces riches, un fonctionnement simple et les applications standard peuvent être déboguées gratuitement, offrant une grande commodité aux ingénieurs de conception mécanique en matière de sélection, de conception et de débogage. Des interfaces pratiques avec les systèmes CNC et les systèmes PLC des grandes marques nationales et étrangères rendent votre conception mécanique plus flexible et démontrent pleinement votre avantage concurrentiel.
En tant qu'unité de servomoteur haute puissance, le servomoteur AC série AS650 est particulièrement rentable dans les applications de servomoteurs haute puissance telles que le contrôle de broche de machines-outils CNC, les équipements de forgeage, les équipements d'impression, les systèmes d'asservissement hydrauliques et les équipements de tréfilage. .
puissance (KW) |
UN(mm |
B(mm) |
Hmm) |
W(mm) |
D(mm) |
Diamètre du trou de montage (mm) |
Remarque |
Dimensions d'installation |
Dimensions |
||||||
4.0-7.5 |
90 |
251 |
262 |
100 |
155.8 |
|
|
11-18.5 |
108/90 |
341 |
353 |
120 |
207 |
7 |
— |
22 |
110 |
386 |
398 |
147 |
263 |
7 |
— |
30-37 |
130 |
445 |
456 |
172 |
259 |
7 |
|
45-75 |
177 |
544 |
560 |
240.5 |
330 |
7/6 |
— |
90-110 |
195 |
615 |
638 |
270.5 |
370 |
10 |
|
132-160 |
220 |
715.5 |
738 |
349 |
413 |
10 |
|
série |
modèle |
La puissance d'entrée |
capacité de la batterie (kVA) |
Courant d'entrée (A) |
Courant de sortie (A) |
Moteur adaptatif (kW) |
Unité de freinage |
Distance d'adaptation (Q/kW) |
Résistance de freinage Quantité |
|
AS650 |
2R2T3 |
3PH 380V 50/60HZ Plage de tension 304 ~ 456V Taux de déséquilibre de tension inférieur à 3 % Taux de déséquilibre de fréquence inférieur à 3 % |
4.8 |
|
6 |
2.2 |
intégré |
75/0,8 |
|
|
004T34 |
6 |
10.7 |
9 |
4 |
50/1,0 |
|
||||
5R5T3* |
8.6 |
15.5 |
13 |
5.5 |
50/1,5 |
|
||||
7R5T3* |
11.2 |
20.5 |
17 |
7.5 |
40/2 |
|
||||
011T3* |
17 |
26 |
25 |
11 |
32/2 |
|
||||
015T34 |
21 |
35 |
32 |
15 |
20/2,5 |
|
||||
018T3* |
24 |
38.5 |
37 |
18.5 |
32/2 |
|
||||
022T3' |
30 |
46.5 |
45 |
22 |
32/2 |
2 |
||||
030T3* |
40 |
62 |
60 |
30 |
20/2,5 |
|
||||
037T3* |
50 |
76 |
75 |
37 |
20/2,5 |
2 |
||||
045T3* |
60 |
92 |
90 |
45 |
16/2,5 |
|
||||
055T3* |
72 |
113 |
110 |
55 |
16/2,5 |
|
||||
075T3' |
100 |
157 |
150 |
75 |
16/2,5 |
|
||||
093T3* |
116 |
180 |
170 |
93 |
16/2,5 |
|
||||
110T3* |
160 |
214 |
210 |
110 |
16/2,5 |
|
||||
132T3* |
192 |
256 |
253 |
132 |
16/2,5 |
|
||||
160T3* |
231 |
307 |
304 |
160 |
aucun |
|
|
|||
*Remarque : en plus de E, les suffixes du modèle incluent R et C. Pour une puissance de 185 kW et plus, veuillez consulter le fabricant. |
Nom du matériau |
Caractéristiques |
Remarque |
Câble de retour d'encodeur unique servo série AS650 3 m |
CB650ME-A-3000-T/CB650ME-B-3000-T (avec prise aviation) |
Standard d'entraînement à codeur unique |
Câble de retour de commande système servo série AS650 3 m |
CB650MS-A-3000-T/CB650MS-B-3000-T (pour le système Syntec uniquement) |
|
Câble de retour d'encodeur double servo série AS650 3 m |
CB650MD-A-3000-T/CB650MD-B-3000-T (avec prise aviation) |
Encodeurs doubles Les pilotes sont livrés en standard |
Câble de retour de commande système servo série AS650 3 m |
CB650MS-A-3000-T/CB650MS-B-3000-T (pour le système Syntec uniquement) |
|
*Remarque : la valeur dans le modèle de spécification indique la longueur, par exemple « CB650MD-A-3000-T », ce qui signifie que la longueur du câble est de 3 mètres. Des câbles d'autres longueurs sont facultatifs. Si 5 mètres sont requis, le numéro de modèle est « CB650MD-A-5000-T » et les autres longueurs sont similaires. Les longueurs régulières sont de 5 mètres, 8 mètres et 10 mètres. |
Excellentes performances de contrôle :
Peut parfaitement réaliser le contrôle VF, le contrôle vectoriel en boucle ouverte et le servocommande en boucle fermée des moteurs à induction AC et des moteurs synchrones à aimant permanent
Fonctionnement stable à très basse vitesse et couple de sortie élevé
Bonnes performances de réponse dynamique
Lorsqu'il fonctionne sans charge, le courant du variateur atteint le minimum, maximisant ainsi les économies d'énergie.
Le contrôle de position et le contrôle de couple ont une plus grande précision
L'algorithme actuel optimisé et la configuration matérielle renforcent la capacité de surcharge du conducteur.
Fonctions d'interface riches
Interface d'entrée/sortie de commutateur à 7 entrées/2 sorties, 2 ports de sortie relais
3 entrées analogiques, 1 interface de sortie analogique
2 interfaces d'entrée d'encodeur, 1 interface de sortie d'encodeur
1 interface d'entrée d'impulsions haute vitesse
1 groupe d'interface d'entrée d'impulsion différentielle multifonction
Interface de communication standard RS232
Interface de bus Ethernet haut débit Mechatrolink-llll Ethercat
Fonctions de contrôle riches et puissantes
L'entraînement vectoriel entièrement en boucle fermée peut parfaitement réaliser avec précision :
Contrôle de vitesse
Contrôle du couple
Contrôle de position (angle)
Entraînement maître-esclave, fonction d'engrenage électronique
Positionnement sur un seul axe et autres fonctions
Capteur de pression externe, peut être appliqué au système de servocommande hydraulique
Excellentes performances de contrôle
Contrôle du cisaillement à longueur fixe
Contrôle de la tension du sertissage
