L'un des fabricants chinois de tiges de fraises BTER, offrant une excellente qualité à un prix compétitif, est YueLi. N'hésitez pas à nous contacter.
En tant que fabricant professionnel de tiges de fraise BTER de haute qualité, vous pouvez être assuré d'acheter la tige de fraise BTER auprès de YueLi et nous vous offrirons le meilleur service après-vente et une livraison rapide.

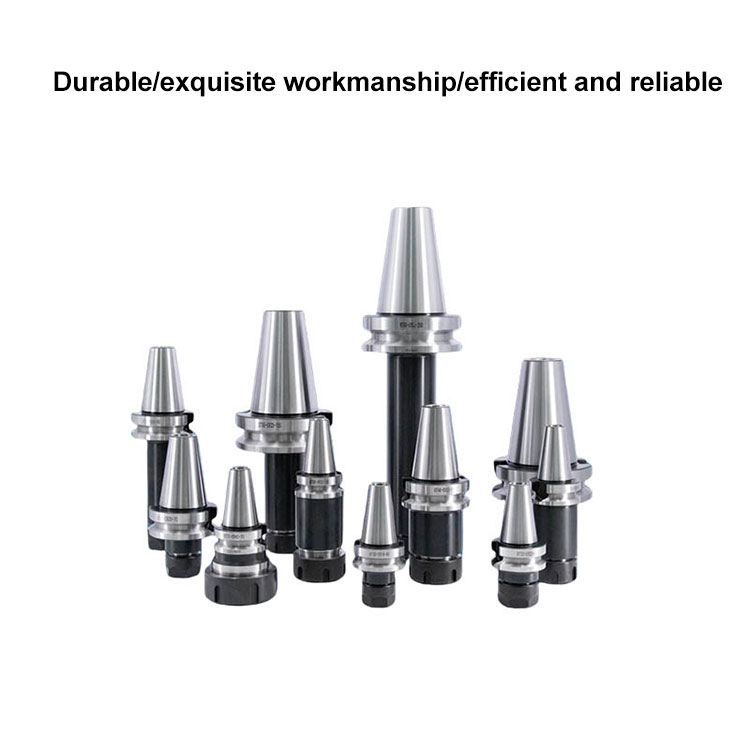

BT30/40/50ER
Durable/exécution exquise/efficace et fiable
Précision de trempe à haute fréquence spécifications plus durables complètes
Produit : porte-pince NT-ER
Spécification :BT30/40/50
Modèle :ER11/16/20/25/32/40
Matériel :40Cr
Poignée de l'outil une fois serrée, concentricité élevée, haute résistance après traitement à chaud et traitement à haute température, avec un certain degré de flexibilité et de plasticité.

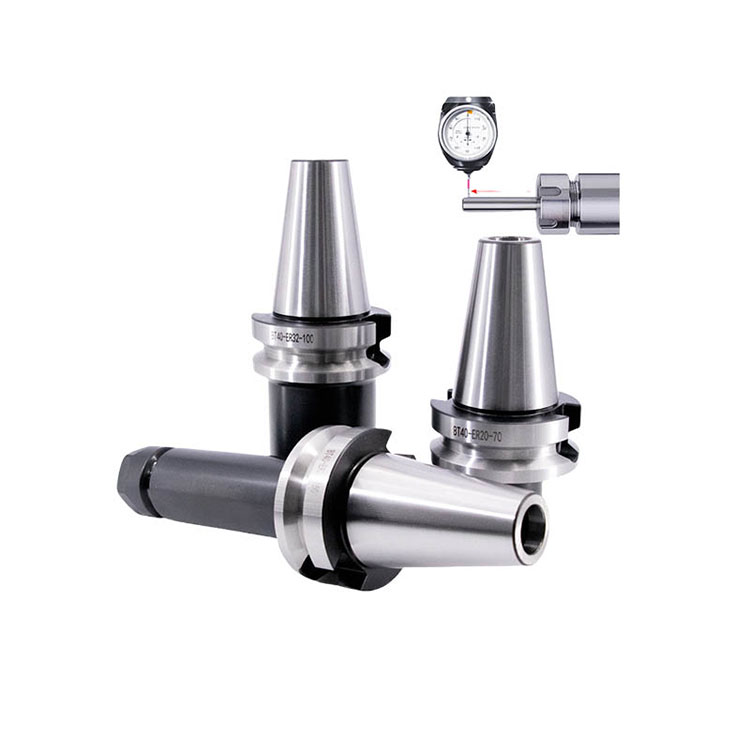

Meulage de haute précision du trou intérieur, la finition globale convient aux exigences de traitement des machines-outils de haute précision, précision de battement <0,003
Les filetages du produit répondent aux exigences des normes nationales, les filetages qualifiés par une inspection régulière sont nets et lisses, sans dents sans bavures, forment une production technologique
01 Résistance à la flexion sismique
L'utilisation d'acier de haute qualité, pas facile à déformer pour assurer la stabilité de la précision
02 Augmenter l'espérance de vie
Le four de trempe sous vide avancé peut réaliser une carbonitruration, améliorer la dureté et prolonger la durée de vie de la barre à outils
03 Stabilité de précision
Exécution exquise, haute concentricité, bon effet de traitement, améliore l'efficacité du traitement
spécification |
L |
L1 |
d1 |
d2 |
d3 |
T |
Poids |
BT30XER16-70 |
118.4 |
70 |
28 |
16 |
28 |
M10-1.5P |
0.55 |
BT30XER16-100 |
148.4 |
100 |
28 |
16 |
28 |
M10-1.5P |
0.80 |
BT30XER16-120 |
168.4 |
120 |
28 |
16 |
28 |
M10-1.5P |
0.95 |
BT30XER20-70 |
118.4 |
70 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-100 |
148.4 |
100 |
34 |
20 |
34 |
M12x1,75P |
0.75 |
BT30XER20-135 |
183.4 |
135 |
34 |
20 |
34 |
M12x1,75P |
1.15 |
BT30XER25-70 |
118.4 |
70 |
42 |
25 |
42 |
M16x2.0P |
0.70 |
BT30XER25-135 |
183.4 |
135 |
42 |
25 |
42 |
M16x2.0P |
1.45 |
BT30XER32-70 |
118.4 |
70 |
50 |
32 |
45 |
M16x2. SUR |
0.85 |
BT30XER32-100 |
148.4 |
100 |
50 |
32 |
45 |
M16x2.0P |
1.00 |
BT30XER40-80 |
128.4 |
80 |
63 |
40 |
53 |
M16x2.OP |
1.10 |
BT40XER16-70 |
135.4 |
70 |
28 |
16 |
28 |
M10x1,5P |
1.20 |
BT40XER16-100 |
165.4 |
100 |
28 |
16 |
28 |
M10x1,5P |
1.30 |
BT40XER16-125 |
190.4 |
125 |
28 |
16 |
28 |
M10x1,5P |
1.36 |
BT40XER16-150 |
215.4 |
150 |
28 |
16 |
28 |
M10x1,5P |
1.54 |
BT40XER20-70 |
135.4 |
70 |
42 |
20 |
34 |
M12x1,75P |
1.40 |
BT40XER20-100 |
170.4 |
100 |
42 |
20 |
34 |
M12x1,75P |
1.50 |
BT40XER20-135 |
200.4 |
135 |
42 |
20 |
34 |
M12x1,75P |
1.70 |
BT40XER20-150 |
215.4 |
150 |
42 |
20 |
34 |
M12x1,75P |
1.80 |
BT40XER25-70 |
135.4 |
70 |
50 |
25 |
42 |
M16x2.OP |
1.30 |
BT40XER25-90 |
155.4 |
90 |
50 |
25 |
42 |
M16x2.OP |
1.50 |
BT40XER25-125 |
190.4 |
125 |
50 |
25 |
42 |
M16x2.OP |
1.90 |
BT40XER25-150 |
215.4 |
150 |
50 |
25 |
42 |
M16x2.OP |
2.25 |
BT40XER32-70 |
135.4 |
70 |
50 |
32 |
50 |
M16x2.OP |
1.30 |
BT40XER32-100 |
165.4 |
100 |
50 |
32 |
50 |
M16x2.OP |
1.70 |
BT40XER32-150 |
215.4 |
150 |
50 |
32 |
50 |
M16x2.OP |
2.5 |
BT40XER40-80 |
145.4 |
80 |
63 |
40 |
63 |
M16x2.OP |
1.50 |
BT40XER40-100 |
165.4 |
100 |
63 |
40 |
63 |
M16x2.OP |
2.05 |
BT40XER40-120 |
185.4 |
120 |
63 |
40 |
63 |
M16x2.OP |
2.50 |
BT40XER40-150 |
215.4 |
150 |
63 |
40 |
63 |
M16x2.OP |
3.10 |
BT40XER50-85 |
145.4 |
85 |
78 |
50 |
59 |
M24x2.0P |
1.70 |
BT40XER50-100 |
165.4 |
100 |
78 |
50 |
59 |
M24x2.0P |
2.10 |
Remarque (L : longueur totale L1 : longueur de l'extrémité avant d1 : dimension du cercle extérieur de l'extrémité avant d2 : extrémité avant ER)
