YueLi vous souhaite la bienvenue dans la vente en gros de la machine de centre d'usinage de taraudage de perçage CNC de notre usine. Nos produits sont certifiés CE et disposent actuellement d’un grand nombre de stocks d’usine. Nous vous fournirons un bon service et des prix réduits en usine.
YueLi est un fabricant et fournisseur professionnel de centres d'usinage de perçage et de taraudage CNC en Chine. Si vous êtes intéressé par des produits, veuillez nous contacter. Nous suivons la qualité du repos assuré que le prix de la conscience, un service dédié.
1, avec la fonction de centre d'usinage, mais également plus rapide que l'efficacité du centre d'usinage de 21 centres de perçage et de taraudage d'outils, le contrôle du programme fait partie de l'utilisation du système de contrôle CNC Taiwan Yitu, système de développement secondaire, peut changer l'outil et l'outil de la pièce à usiner. de manière synchrone, dialogue convivial homme-machine, facile à utiliser.
2, adapté au traitement de pièces en lots grands et moyens, achèvement de serrage unique, haute efficacité, bonne précision.

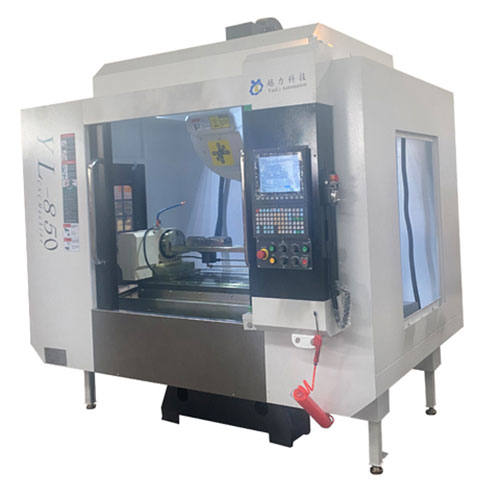

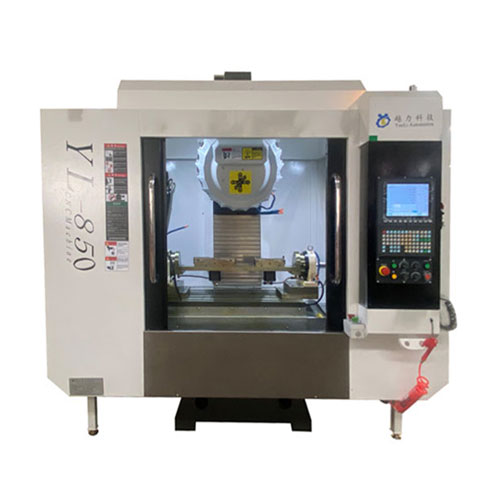

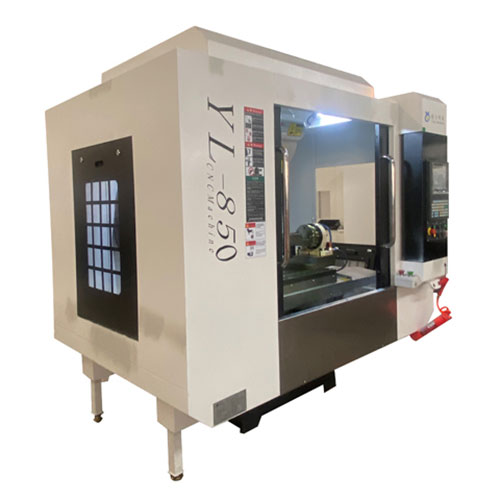

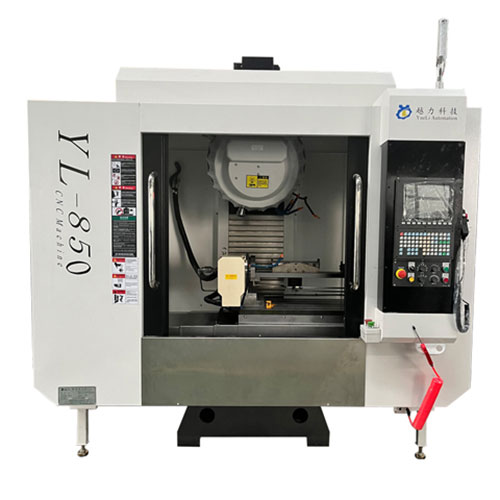

3, structure du centre d'usinage 850, mode de changement d'outil de type tête en bambou, avec servomoteur principal super synchrone de Pékin avec conversion de fréquence, moteur d'alimentation servo Delta, améliore la rugosité de la surface du filetage de la pièce, pour assurer la précision et l'efficacité du traitement.
4, composants de la tête motrice utilisant la marque Taiwan, meulage de précision, bonne résistance à l'usure, longue durée de vie.
Système de commande numérique à 5 millions de chiffres, selon la nécessité de régler la vitesse d'alimentation correspondante, après l'utilisation de l'équipement, l'usure des vis, le système lui-même avec la fonction de l'outil.
6, chaque surface coulissante mécanique adopte un dispositif de lubrification automatique centralisé pour assurer la durée de vie de la machine.
7. Le mouvement de la table coulissante est entraîné par un servomoteur et plusieurs coordonnées peuvent être définies lors de la mise en place numériquement, avec une précision de positionnement élevée, de faibles vibrations et une réponse rapide.
8, le processus de traitement, via le traitement de la pièce à usiner à écran tactile en place, fonction d'alarme de panne.

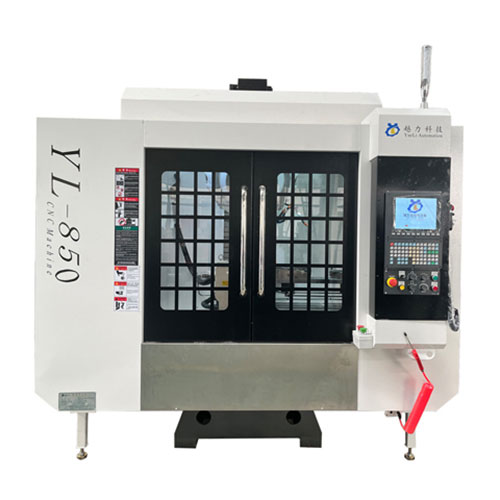

9, protection entièrement fermée, pour assurer la sécurité personnelle, améliorer l'environnement de traitement.
article
|
unité
|
Paramètre technique |
||
Table de travail |
Taille du tableau |
mm |
700*420 |
|
Charge maximale autorisée |
kg |
300 |
||
Taille de la fente en T |
mm |
3*14*100 |
||
Plage de traitement
|
Déplacement : axe X |
mm |
700 |
|
Déplacement : axe Y |
mm |
500 |
||
Déplacement : axe Z |
mm |
420 |
||
Distance entre la face d'extrémité de la broche et la surface de travail |
mm |
145-495 |
||
Distance du centre de la broche à la colonne |
mm |
420 |
||
Axe principal
|
Forme de broche |
|
Forme de nœud droit |
|
révolution |
tr/min |
20000 |
||
Alimentation
|
Plage de vitesse d'avance de coupe |
|
|
|
Déplacement rapide |
Axe X |
m/min |
48 |
|
Axe Y |
48 |
|||
Axe z |
48 |
|||
Bibliothèque de couteaux (facultatif) |
Capacité de stockage des outils |
|
21H |
|
Diamètre maximum de l'outil (espace adjacent) |
mm |
60(80) |
||
Longueur maximale de l'outil |
mm |
250 |
||
Poids maximum de l'outil |
kg |
3 |
||
Temps de changement d'outil (près de l'outil) |
Seconde |
1.6 |
||
Mode de changement d'outil |
Batteur mécanique |
|||
Précision de positionnement XYZ trois axes |
mm |
±0,005/300 |
||
Répéter la précision du positionnement XYZ sur trois axes |
mm |
±0,003/300 |
||
Pression d'air requise |
Kgf/cm² |
6 |
||
Débit de gaz requis |
m³/min |
0.15 |
||
Poids net de la machine optique |
kg |
250 |
