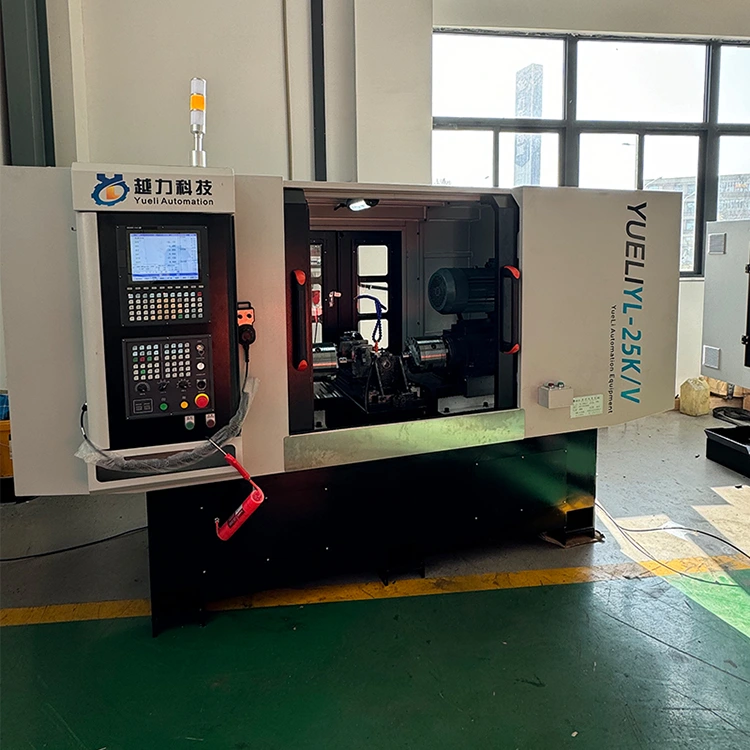

Machine de vanne CNC

La machine à vannes CNC de l'usine Yueli est une solution industrielle haute performance conçue pour les fabricants et les fournisseurs en Chine à la recherche de précision et d'efficacité. Construite par Yueli, une marque d'usine de confiance, cette machine combine une technologie d'asservissement avancée, une construction rigide et un fonctionnement convivial pour répondre aux exigences de l'usinage de vannes moderne. Idéal pour traiter les vannes avec une précision constante, il garantit une efficacité de flux de travail supérieure et une fiabilité à long terme.

Principales fonctionnalités

1. Fonctionnement du servo de haute précision

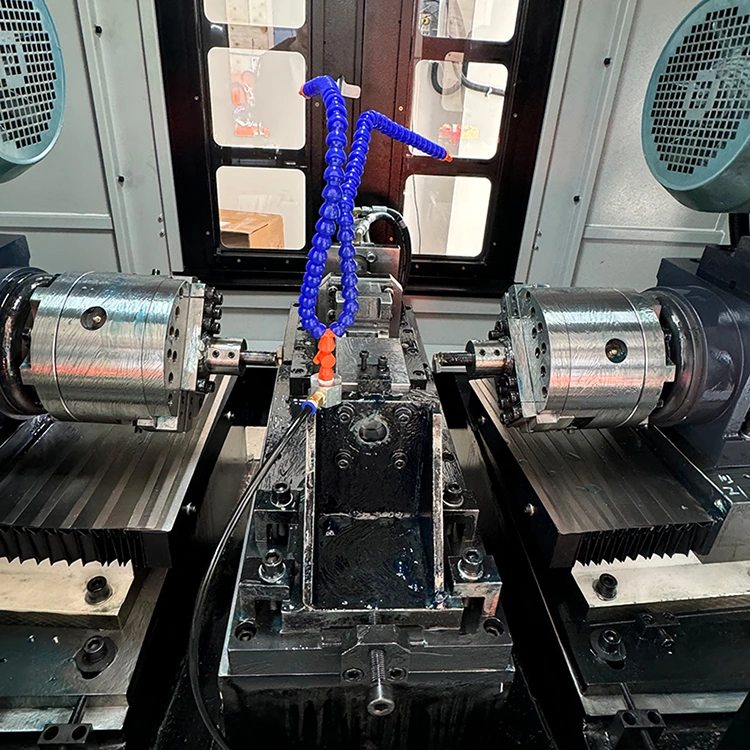

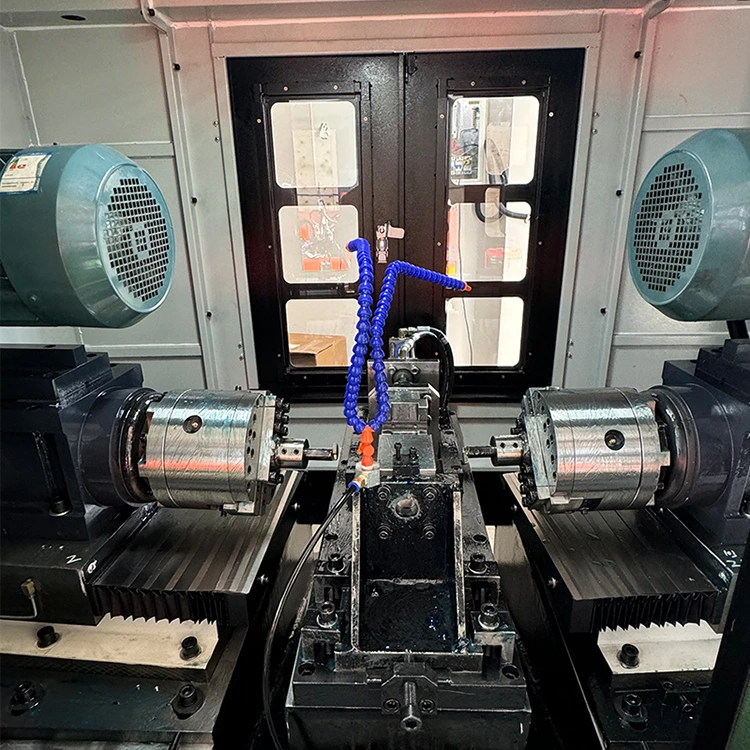

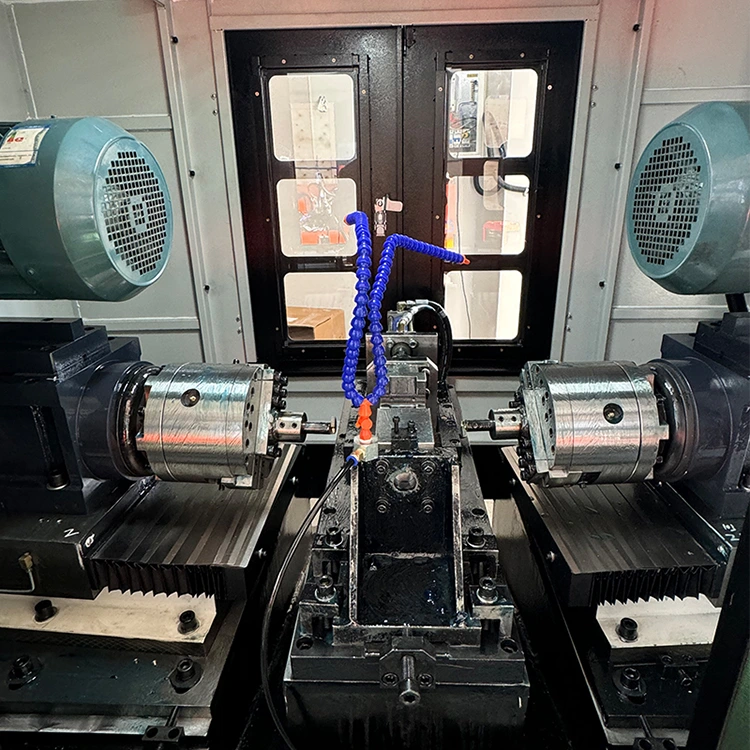

· La machine à vannes CNC est équipée d'une tourelle servocommandée SB80-850, permettant un positionnement fluide et précis de l'outil.

· Moteur de broche 5,5 kW, 6 pôles, permettant des vitesses variables de 0 à 735 tr/min, garantissant un usinage précis pour différentes tailles de vannes.

2. Conception structurelle robuste

· Rails de guidage linéaires HG20 et table coulissante croisée YL3656 pour un fonctionnement stable et sans vibrations.

· Taille de la table de travail de 360 mm x 360 mm avec une course de 150 mm, pouvant accueillir divers composants de vanne.

3. Outils et alimentation flexibles

· Conception de tourelle fixe avec angle réglable de 6 à 8° pour optimiser l'efficacité de coupe.

· Les servomoteurs d'alimentation de 1,3 KW et 1,8 KW assurent une manipulation précise des matériaux et un contrôle de l'usinage.

4. Systèmes auxiliaires

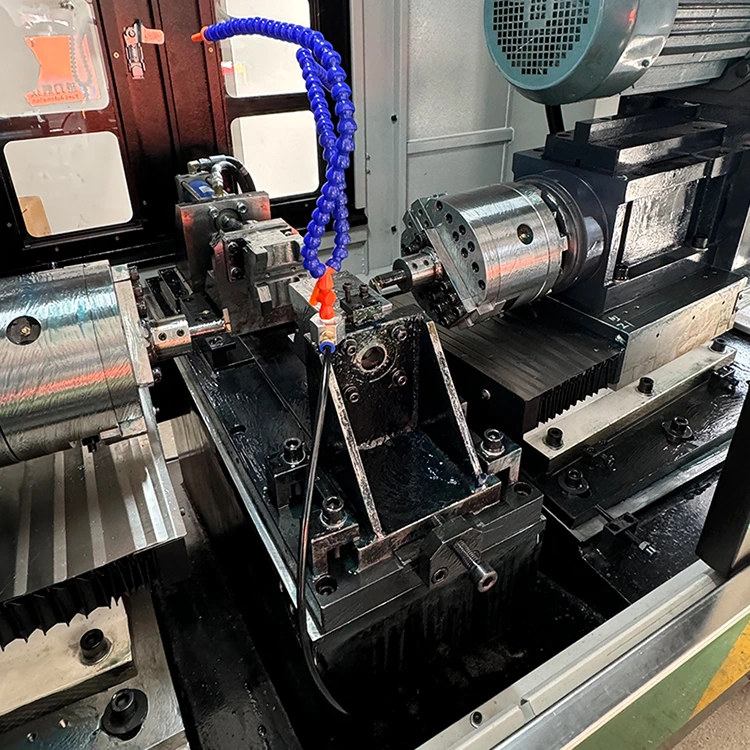

· Vérin hydraulique d'outillage Φ50x100 pour un serrage sécurisé.

· Moteur de pompe à huile 0,75 KW et pompe à eau de refroidissement 0,12 KW pour une stabilité opérationnelle constante.

· Une pression d'air de travail de 5 à 6 kg/cm² assure un actionnement en douceur des composants pneumatiques.

5. Compact mais puissant

· Dimensions hors tout : 3 050 x 1 420 x 1 860 mm avec un poids total d'environ 3 000 kg.

· Puissance totale de la machine ~ 19 KW, offrant des performances fiables tout en optimisant la consommation d'énergie.

Paramètres de configuration clés

Applications

La machine à vannes CNC Yueli est largement utilisée dans la fabrication de vannes industrielles, notamment dans les industries du traitement de l'eau, de la pétrochimie, du pétrole et du gaz, de la production d'électricité et de la chimie. Adapté aux usines et aux ateliers nécessitant un usinage précis de vannes en acier inoxydable, en acier au carbone et en alliage, il prend en charge la production spécialisée à petite échelle et la fabrication industrielle à grande échelle. Sa polyvalence permet l'usinage de géométries de vannes complexes, améliorant ainsi l'efficacité du flux de travail, réduisant les erreurs et garantissant une sortie de haute qualité pour les fabricants, les fournisseurs et les ateliers d'ingénierie.
