Échantillonnage de base à l'extérieur du botté de dérapage

Machine de tir à noyau de boîte à noyau froid entièrement automatique. Séparation de moisissures horizontales

◆ Introduction de l'équipement:

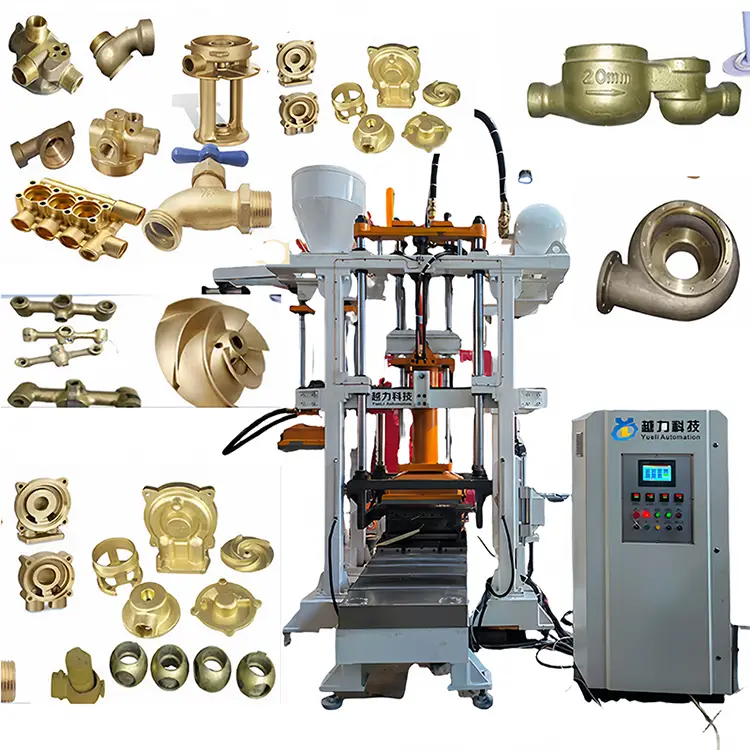

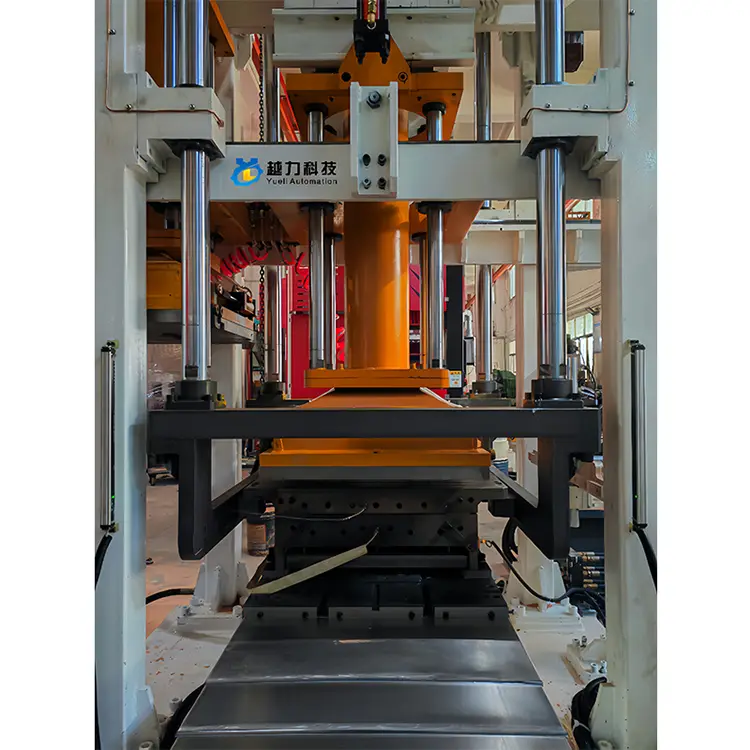

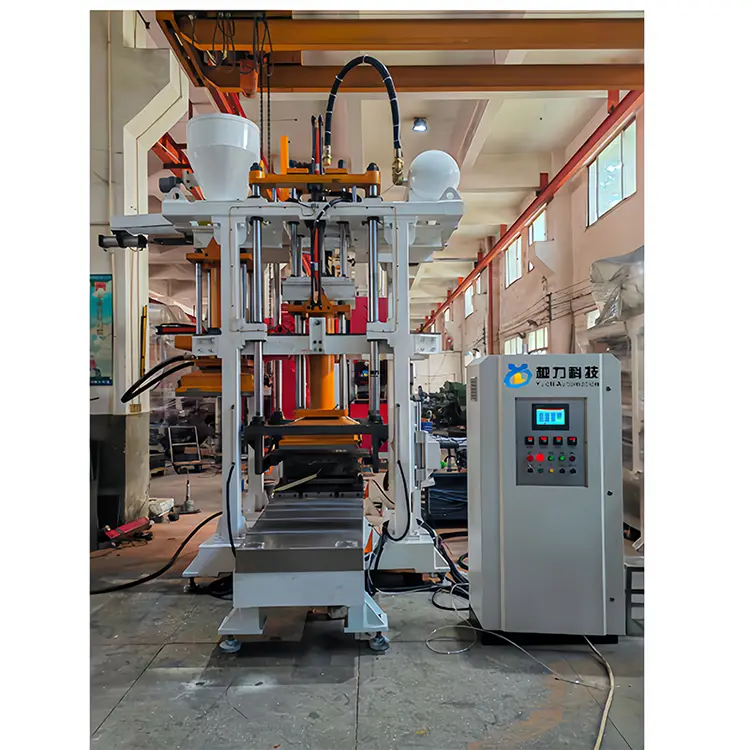

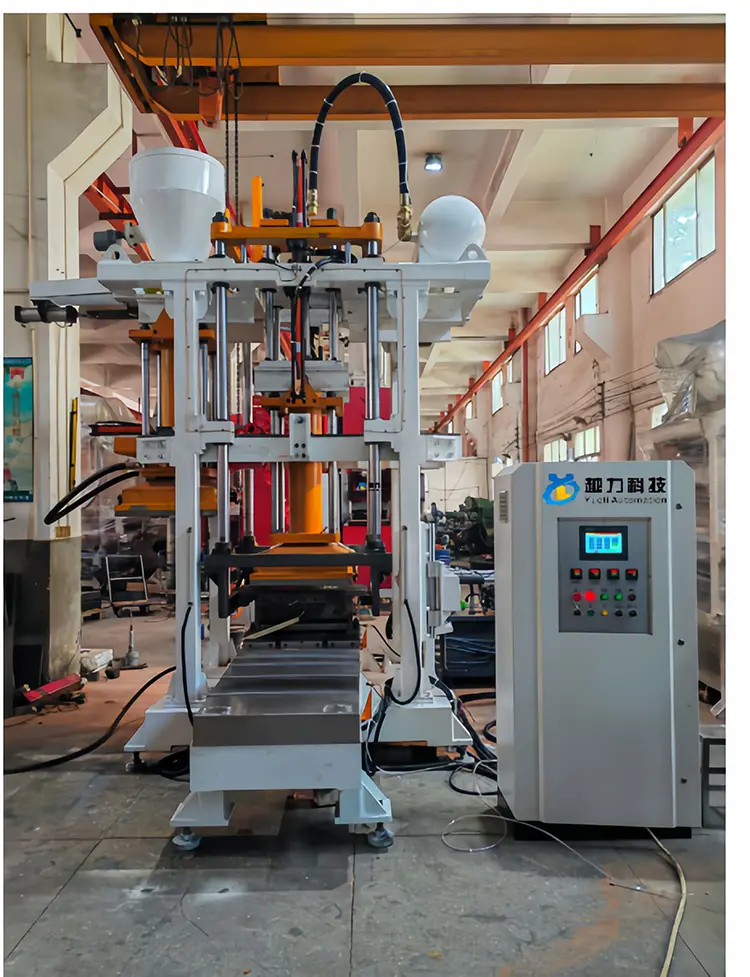

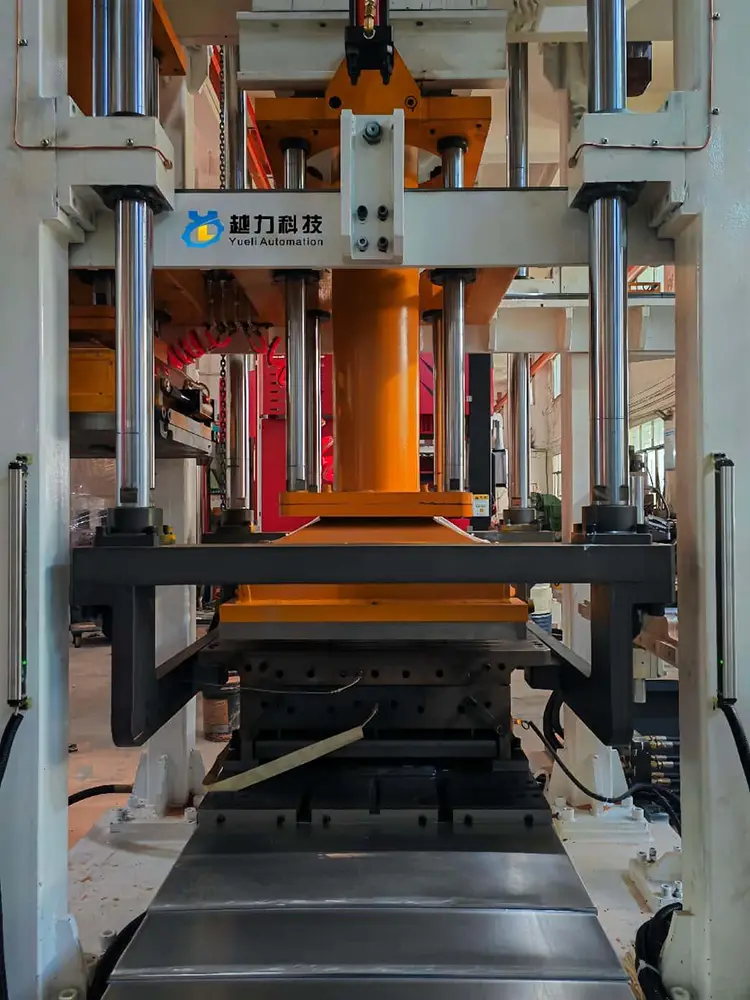

[Machine de tir entièrement automatique de la boîte à noyau froid. Séparation horizontale de moisissure]

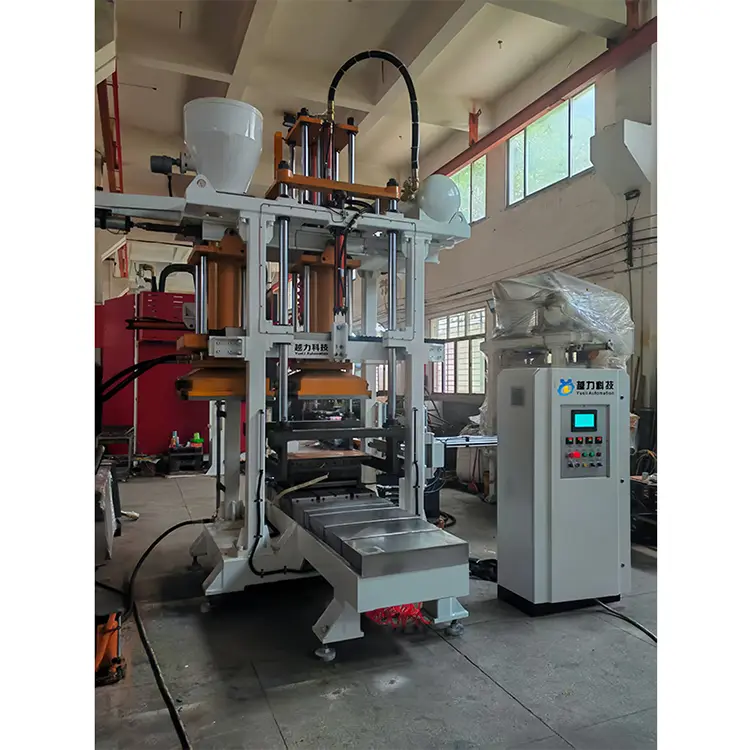

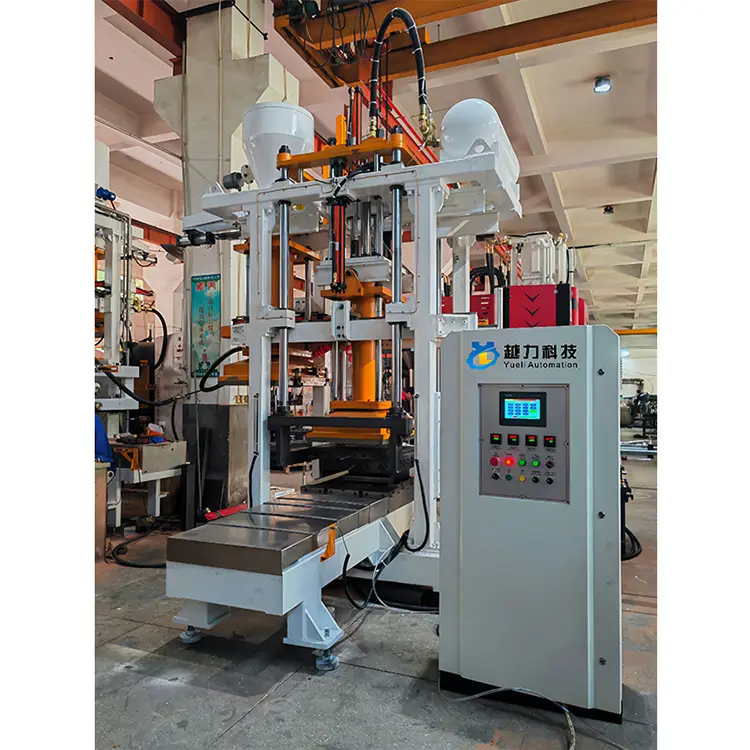

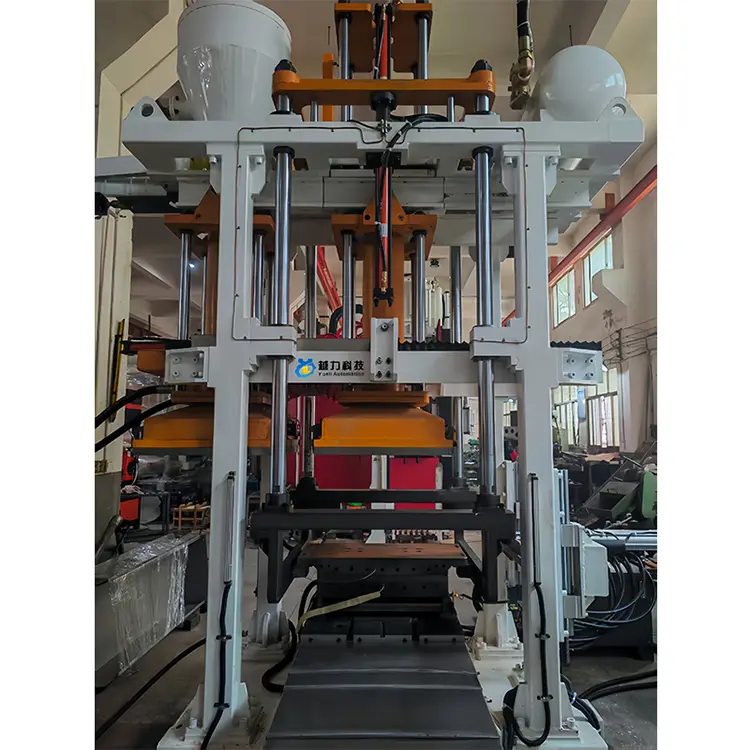

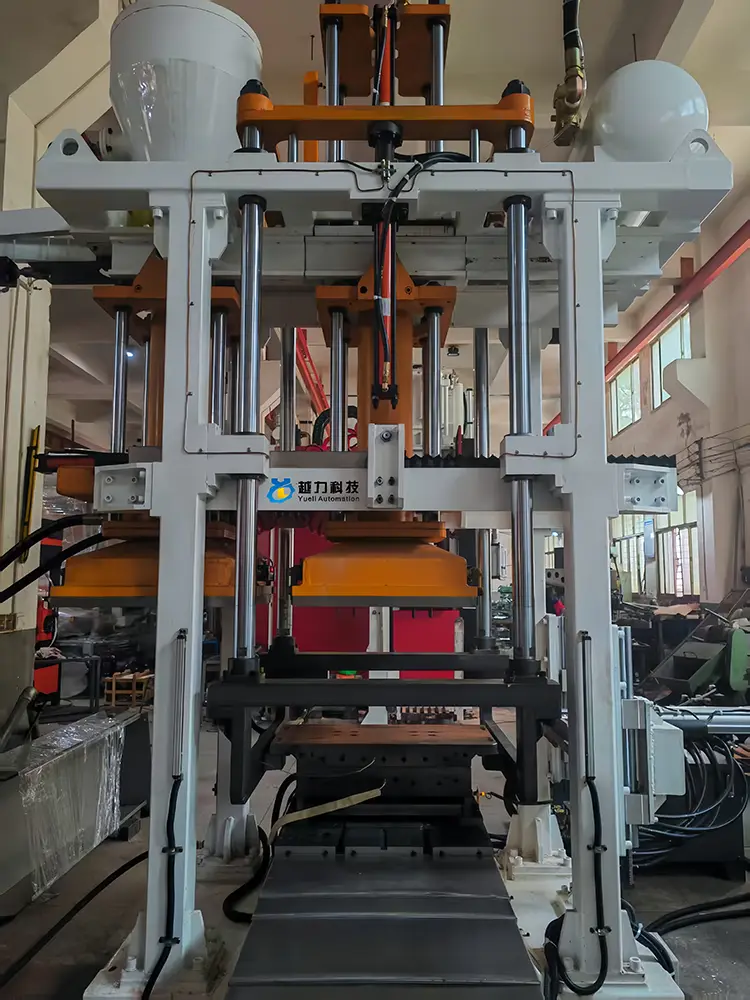

YL1080H-40A Machine de prise de vue du noyau à noyau froid entièrement automatique [Excellente prise de vue du sable vertical. "Participation horizontale de moisissure.

Système de contrôle du programme PLC programmable. Système hydraulique servo précisément. Élimination du noyau de l'extérieur de la machine coulissante du guide linéaire. Ajout de sable à induction de l'ascenseur

La machine de tir entièrement au noyau froid entièrement automatique (séparation de moisissures horizontales) présente également une excellente prise de vue du sable vertical. Séparation horizontale du moule. Le guide linéaire de précision du moule inférieur est retiré pour la prise de base. La machine d'addition de sable de détection intelligente, l'équipement de création de noyau de boîte à noyau froid entièrement automatique / manuel, fonctionne sur le principe d'injection du sable brut mélangé dans la boîte de noyau, soufflant du gaz puis durcissant rapidement, réalisant ainsi une surface serrée et lisse. Les produits de noyau de base de sable de haute qualité avec des dimensions précis sont largement utilisés dans des industries telles que la protection contre les incendies de la valve, la coulée de pile de moisissures en fonte en fonte et la coulée de précision de nouveaux alliages d'aluminium d'énergie.

◆ Spécifications et modèles principaux de l'équipement

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a

◆ Fonctions de l'équipement principal [YL1080H-40A COLD CORE. "Échantillonnage central à l'extérieur du braquage de dérapage.

1. Excellent sablage vertical. Participation horizontale des moules. Système de contrôle Siemens allemand

2. Inovance Servo Precision Hydraulic System, Taiwan Airtac Precision Pneumatic System

3. Le noyau est tiré de l'extérieur de la machine coulissante de guide linéaire de précision de la matrice inférieure, et la machine d'addition de sable de détection intelligente est utilisée

4. machine à mouler haut de gamme respectueuse de l'environnement, avec une conception intégrée de fumée et d'élimination des poussières pour le panneau d'équipement global

◆ Équipements principaux Paramètres techniques [YL1080H-40A Cold Core] "Échantillonnage du noyau à l'extérieur de la direction de dérapage.

◆ Procédure de travail de l'équipement [YL1080H-40A COLD CORE. "Échantillonnage central à l'extérieur du braquage de dérapage.

Lower mold entry → Mold closing [downward pressure] → Combination module entry [core-pulling module] → Sand injection head entry → Sand injection head downward pressure → Sand injection → Sand injection head exhaust → Sand injection head rise → sand injection head retract (reset)/Air injection head entry → Sand injection head loading/mold

Stracage de sable (nettoyage du sable) → Pression vers le bas de la tête d'injection d'air → Injection d'air → Solidification du noyau de sable → Rétraction du module combiné (retrait et réinitialisation du noyau) → Moule supérieur (moule de sable restant dans le moule) → Première ouverture du moule 20-50 mm (Rétroclai de sable) → Second Moule ouverture / injection d'air Tièce ascension → Bas-sang de moule (RÉSILT démollante) → Élimination du noyau à l'extérieur de la machine → ⒆ Temps d'élimination du noyau sûr → ⒇ Moule inférieur réinitialise le noyau supérieur

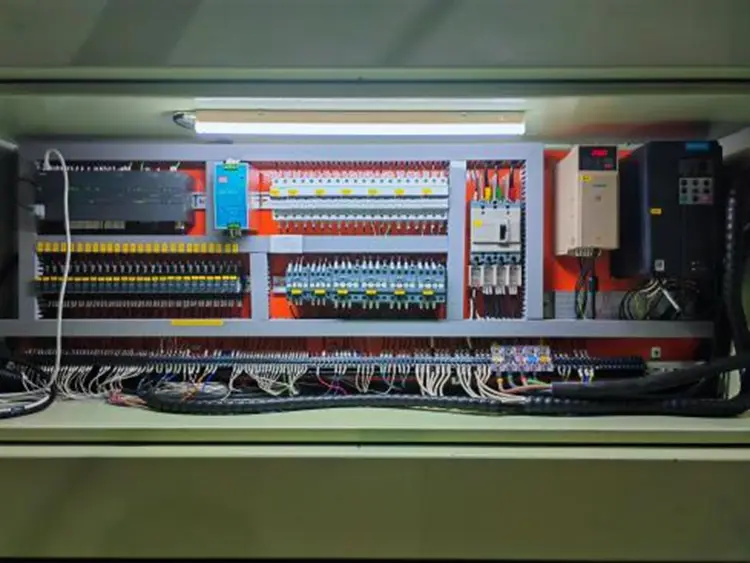

◆ Configuration de l'équipement [YL1080H-40A COLD CORE. "Échantillonnage central à l'extérieur du braquage de dérapage.

1.

Boutons d'interrupteur haut de gamme de la série Siemens [Bouton de démarrage, commutateur de vitesse rotatif]

2.

3. Système pneumatique: Système pneumatique de précision Taiwan Airtac [cylindres. Valve électromagnétique. Processeur de source d'air

4. Système d'atomisation: Système de traitement d'atomisation de précision SMC japonais importé pur. Composants pneumatiques de noyau SMC

5. Appareils électriques à basse tension: Appareils électriques à basse tension Snyder. Interrupteur de proximité Omron. Taiwan Mingwei Power Interrupteur

5. Contrôle de sécurité: Les parties mobiles du moule d'ouverture et de fermeture sont équipées de rideaux de lumière de sécurité inductifs

6. Système de lubrification: Les principales parties mobiles du moule d'ouverture et de fermeture sont équipées d'un système de lubrification automatique d'injection d'huile

7. Affichage de la pression: la pression d'action de l'équipement et la pression de prise de vue du sable sont affichées indépendamment

8. Aspect de l'équipement: revêtement en poudre et vernis à cuisson. Traitement de surface de peinture haut de gamme

◇ Autres configurations détaillées:

[1] Écran tactile PLC: Siemens, Allemagne

[2] Processeur de centre de programme: Siemens, Allemagne

[3] Interrupteur à bouton-poussoir: Siemens, Allemagne

[4] Contacteur AC: Schneider

[5] relais: Schneider

[6] Commutateur de proximité Omron

[7] Alimentation de commutation: Mingwei, Taiwan

◆ Caractéristiques principales et avantages de l'équipement [YL1080H-40A COLD CORE. "Échantillonnage central à l'extérieur du braquage de dérapage.

◇ Précision et stabilité: La structure globale de la machine de tir du noyau à froid YL1080H-40A adopte un principe de conception de structure mécanique de haut niveau de précision et de stabilité, avec des processus de fabrication excellents et stricts. Il utilise un équipement de traitement de précision de haute précision et la structure des pièces mobiles est très précise. L'ensemble de la structure de la machine est stable et durable pendant longtemps.

◇ Excellent sablage: la machine à sable à noyau froid YL1080H-40A comporte une excellente méthode de sable

Le principe du sable et l'effet gravitationnel naturel du sable en résine; Le moule est équipé simultanément d'une méthode d'échappement rapide et lisse sur trois côtés. Le processus de création de noyau peut remplir la cavité du moule dans les plus brefs délais. Le noyau de sable est serré, plein et lisse, et le rendement de la fabrication du noyau est élevé.

◇ Intelligent et efficace: la machine de prise de vue Cold Core Core YL1080H-40A comprend un degré élevé d'automatisation. Il est équipé de guides linéaires précis pour éliminer les noyaux du moule inférieur, ce qui rend l'élimination du noyau facile et hautement automatisé. Il permet à une personne de faire fonctionner plusieurs machines, assurant la stabilité, la douceur, l'efficacité et la sécurité.

Taux de rendement élevé: La machine de tir à noyau froid YL1080H-40A comprend une excellente méthode de prise de vue de sable vertical, une structure mécanique de précision haut de gamme, des performances de scellement élevées, une forte force de prise de vue de sable, des noyaux de sable serrés et lisses, des dimensions précises et des noyaux de sable de haute qualité avec un taux de rendement élevé. Il peut contrôler efficacement l'allocation d'usinage des pièces moulées.

◇ Protection environnementale haut de gamme: la machine de moulage par injection de noyau à noyau froid YL1080H-40A adopte les normes élevées de protection de l'environnement pour les machines à mouler. Au cours du processus de conception de l'équipement, les exigences élevées de protection de l'environnement pour la fumée et la poussière pendant le processus de production ont été considérées de manière globale et méticuleusement. La fumée et la poussière étaient uniformément intégrées pour le traitement, et la machine à couler de protection environnementale élevée conçue a effectivement amélioré l'environnement de l'atelier de coulée.

◇ Exquis et durable: Le processus de conception de la machine de tir Cold Core Core YL1080H-40A a entièrement pris en compte la durée de vie de l'équipement. Différents composants sont fabriqués avec des normes élevées et des matériaux raisonnables en fonction de différentes exigences d'utilisation. Les exigences de traitement thermique et les détails d'apparence sont bien gérés, garantissant que l'équipement peut maintenir sa précision pendant longtemps, rester stable et lisse et avoir des détails exquis.

◇ MATÉRIAUX applicables: sable sec abattu [sable de résine phénolique sèche]

◆ Exploitation et utilisation de l'équipement:

(1) Vérifiez si le tuyau d'admission d'air et l'alimentation électrique (380 V trois phases, 50 Hz) ont été correctement connectés.

(2) Retirez la poussière de l'équipement après l'installation. Outils et autres écorces divers.

⑶ Si l'équipement est en position initiale lorsque le moule est ouvert pour assurer la sécurité des opérateurs.

⑷ Installez le moule (boîte de base) sur la machine; En toutes circonstances, avant d'ouvrir la soupape d'air (fournissant de l'air à l'équipement), la tige d'installation doit être poussée dans l'espace entre la table de travail de la machine et la tête d'injection de sable pour éviter les dommages et assurer la sécurité du personnel.

⑸ Fermez le commutateur d'alimentation principal et tous les interrupteurs de circuit de commande et vérifiez les feux de travail d'éclairage. Vérifiez si la lumière du signal d'alimentation sur le panneau de commande est normale.

(6) Ouvrez la soupape d'admission principale et vérifiez si la pression d'air dans le tuyau d'air se situe dans la plage normale de 6 à 7 kpa.

Communiquez le mode de fonctionnement de la machine en mode manuel et déboguez manuellement si chaque partie mobile de la machine fonctionne en douceur et normalement.

Que les actions d'ouverture et de clôture du moule soient lisses ou non, définissez un temps d'ouverture et de clôture raisonnable en fonction des caractéristiques du moule

② Vérifiez si les actions d'avance et de retraite du module combiné sont lisses. Définir des temps d'avance et de retraite raisonnables en fonction du voyage du module

③ Si les actions d'avance et de retraite de la tête de tir de sable sont lisses ou non, définissez une avance et un temps de retraite raisonnables en fonction du trait de la tête de tir de sable

④ Que l'opération de sable est normale ou non, définissez un temps de sable raisonnable en fonction des caractéristiques du moule pour le travail de sable

⑤ Si l'échappement de la tête d'injection de sable fonctionne correctement est généralement réglé à 8 à 10 secondes pour le temps d'échappement du boîtier de sable

⑥ Si les actions d'avance et de retraite du moule inférieur sont lisses ou non, définissez un temps d'avance et de retraite raisonnable en fonction de la course du moule inférieur

⑦ Vérifiez si l'action de l'éjecteur est normale et que le noyau fonctionne correctement. Définissez un temps éjecteur de noyau raisonnable en fonction des caractéristiques du moule

⑧ Communiquez le mode de fonctionnement en un seul fonctionnement, et la machine cycle et s'exécutera automatiquement plusieurs fois sans charge. Vérifiez si toutes les actions de la machine sont coordonnées, ordonnées, stables et lisses.

◆ Précautions pendant le processus d'opération:

Avant le test, il est nécessaire de retirer la poussière sur la machine et de dégager tous les outils ou autres débris laissés dessus pour éviter les dysfonctionnements pendant le fonctionnement.

Avant de commencer l'opération, il est nécessaire de vérifier soigneusement l'état des boulons dans toutes les parties de la machine et de s'assurer qu'ils sont resserrés.

⑶ Avant de démarrer l'opération, vérifiez si toutes les pièces mobiles sont en position normale initiale.

⑷ En cas de défaillance de la machine, il doit être arrêté immédiatement, le bouton d'arrêt appuyé, la coupe de l'alimentation et de l'alimentation en gaz et l'entretien effectué. ⑸ Il est nécessaire de vérifier fréquemment si les joints de circuit électrique sont lâches et si les composants de la machine sont endommagés.

(6) Les non-professionnels ne sont pas autorisés à ouvrir la armoire de commande électrique à volonté ou à placer des articles divers à l'intérieur.

Il faut suivre une formation et être familiarisé avec la structure de la machine, le principe de travail et les règles de fonctionnement avant d'être autorisé à le faire fonctionner. Personne d'autre n'est autorisé à faire fonctionner la machine à volonté.

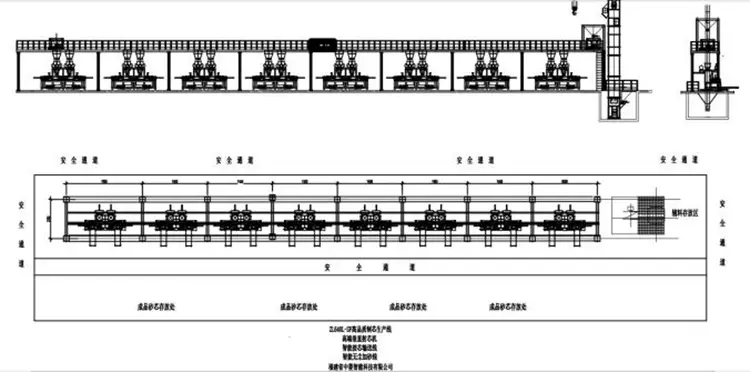

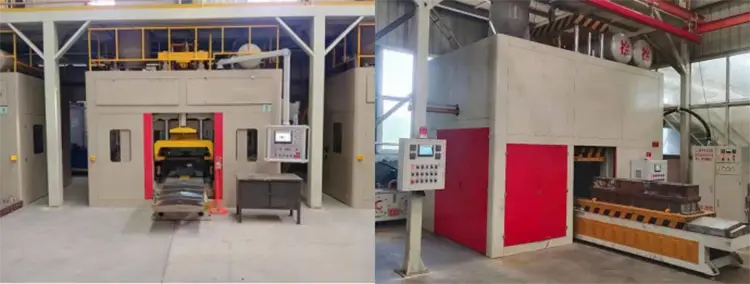

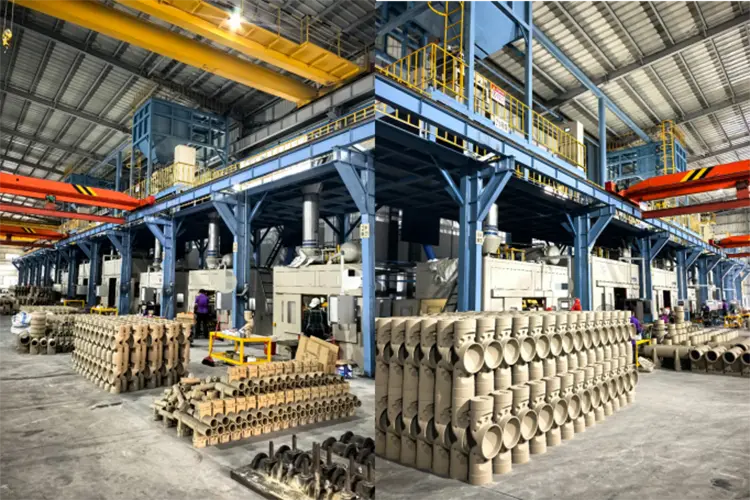

◆ Ligne de production de la machine de tir de base verticale entièrement automatique de haute qualité:

Caractéristiques du boîtier:

① Machine de coulée de protection de protection de haute qualité, élevée et élevée. L'ensemble du panneau intègre le tabagisme et l'élimination des poussières.

② Connexion centrale continue intelligente pour les ceintures de convoyeur. L'équipement a un degré élevé d'automatisation. Sauver la main-d'œuvre

③ Addition d'ascenseur + piste de précision de la détection intelligente ajout de sable. L'atelier est efficace, pratique et propre

④ Le système global de protection de l'environnement de l'atelier de création de noyau. Fumer à haute efficacité et élimination de la poussière. Normes de protection de l'environnement de l'atelier

⑤ Responsable de création de noyau Stockage et sortie des données. Réalisez la numérisation de la fabrication de puces. Gestion basée sur l'information.
