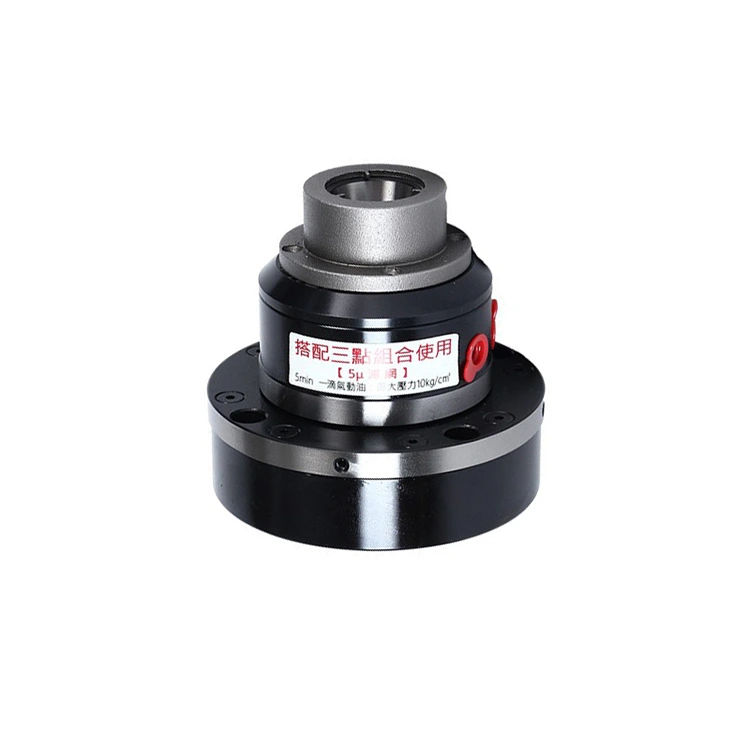

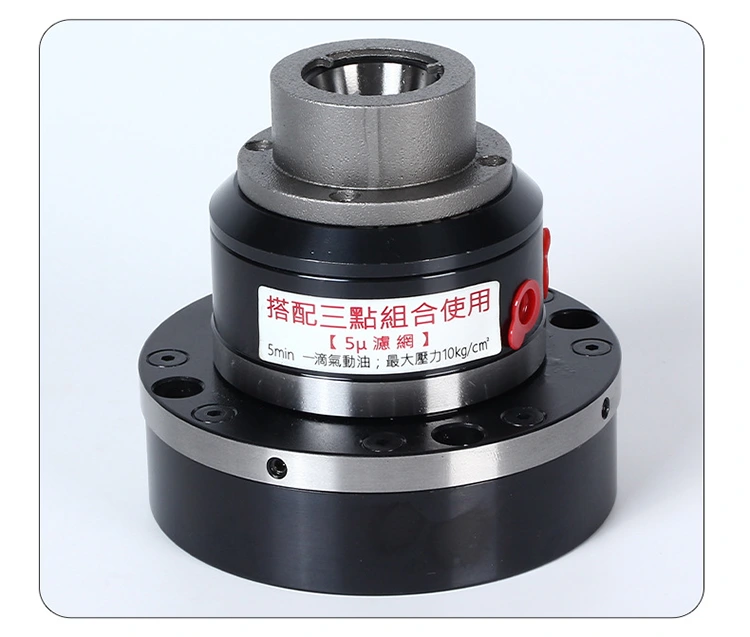

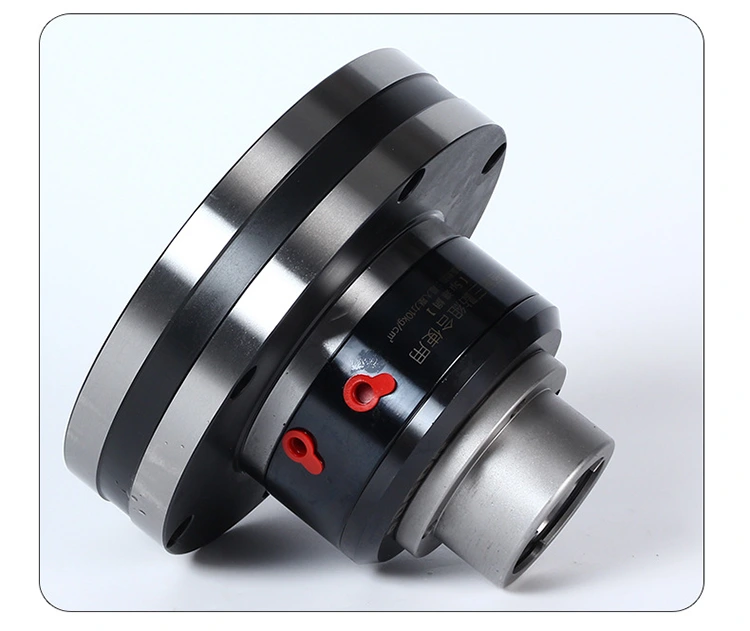

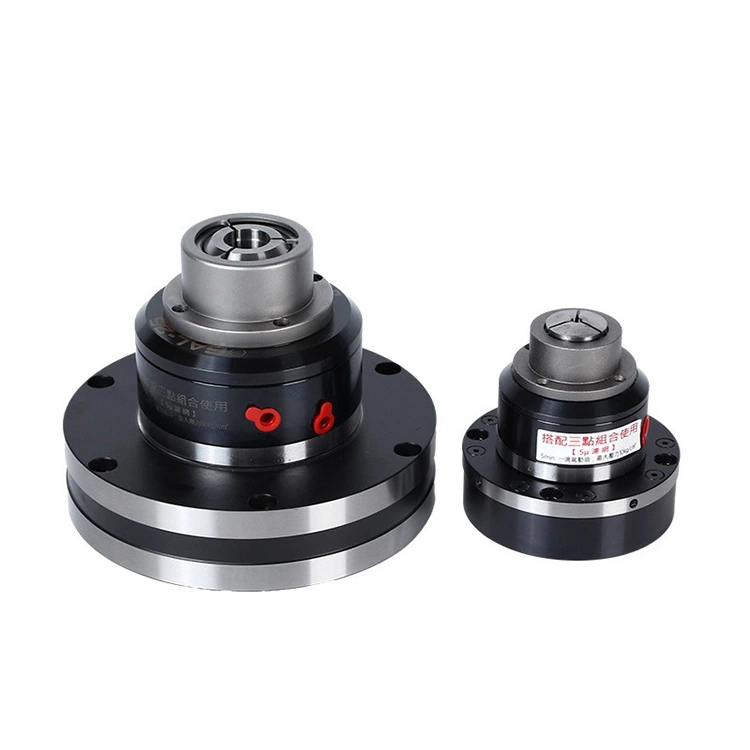

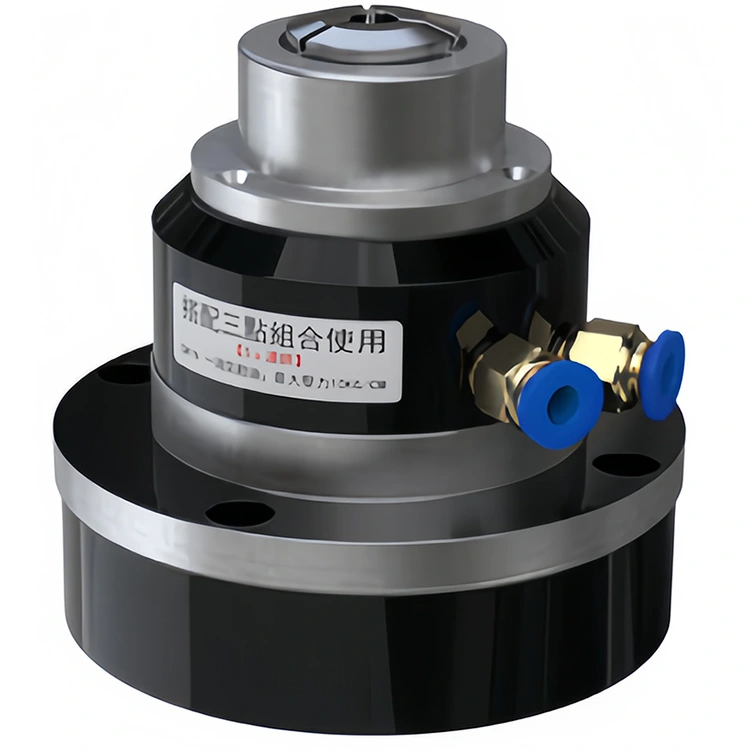

Chuck pneumatique rotatif à grande vitesse

Le GAL-25 est un mandrin pneumatique rotatif à grande vitesse. Il appartient à une sorte de mandrin pneumatique, souvent utilisé dans l'usinage CNC, la machine de broyage de précision et d'autres équipements d'usinage de précision, avec une précision de serrage élevée, peuvent réaliser un serrage stable de la pièce, aider le processus de traitement automatique.

envoyer une demande

Description du produit

Chuck pneumatique rotatif à grande vitesse

Le GAL-25 est un mandrin pneumatique rotatif à grande vitesse. Il appartient à une sorte de mandrin pneumatique, souvent utilisé dans l'usinage CNC, la machine de broyage de précision et d'autres équipements d'usinage de précision, avec une précision de serrage élevée, peut réaliser un serrage stable de la pièce, aider le processus de traitement automatique

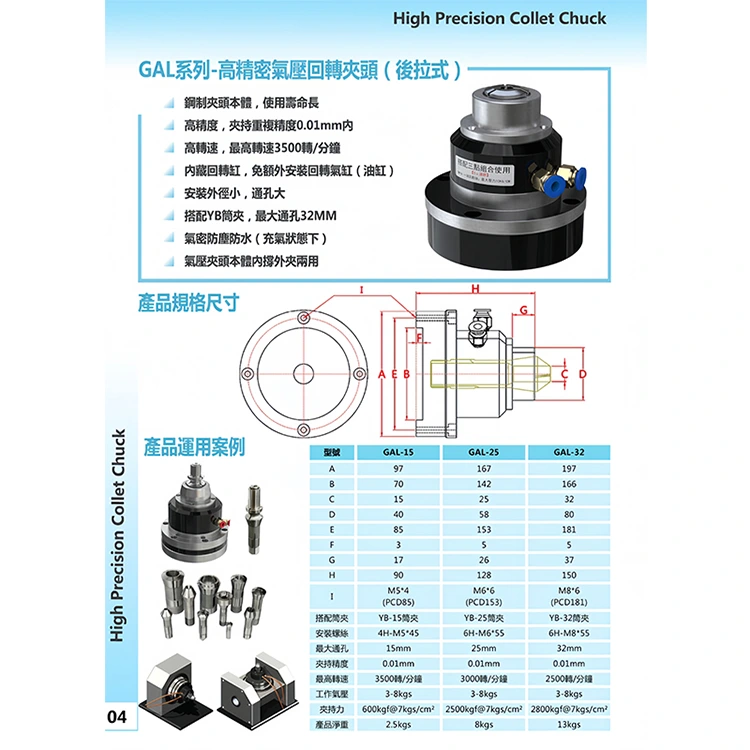

Les paramètres sont les suivants:

Numéro de modèle	GAL-15	GAL-25	GAL-32
A	97	167	197
B	70	142	166
C	15	25	32
D	40	58	80
E	85	153	181
F	3	5	5
G	17	26	37
H	90	128	150
I	M5 * 4 (PCD85)	M6 * 6 (PCD153)	M8 * 6 (PCD181)
Collègue assorti	Clip YB-15	Clip YB-25	Clip YB-32
Vis	4H-M5 * 45	6H-M6 * 55	6H-M8 * 55
Ouverture maximale	15 mm	25 mm	32 mm
Précision de serrage	0,01 mm	0,01 mm	0,01 mm
Vitesse maximale	3500 tr / min	3000 tr / min	2500 tr / min
Pression de travail	3-8 kg	3-8 kg	3-8 kg
Force de serrage	600kgf à 7kgs / cm	2500kgf @ 7kgs / cm	2800kgf @ 7kgs / cm
Poids net du produit	2,5 kg	8 kg	13 kg
