Description du produit

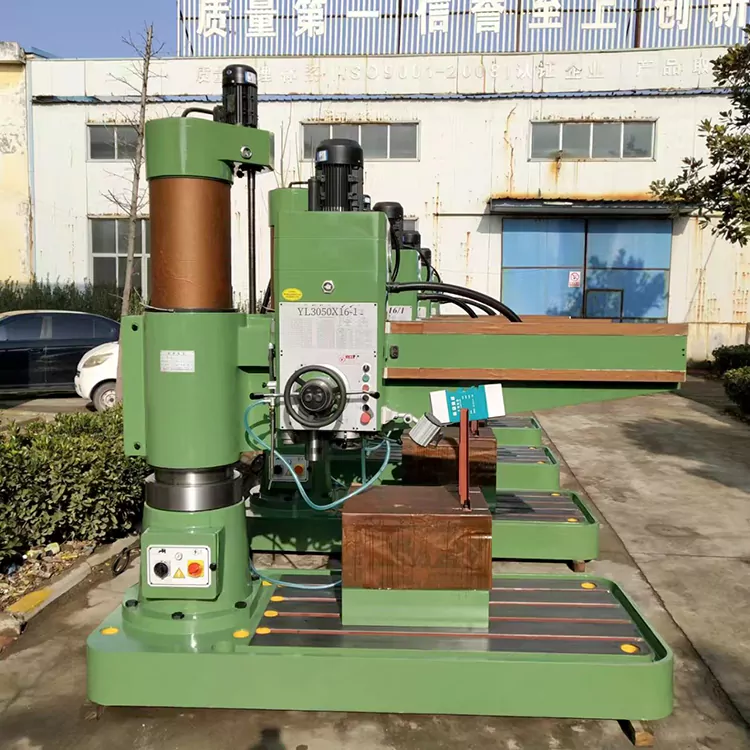

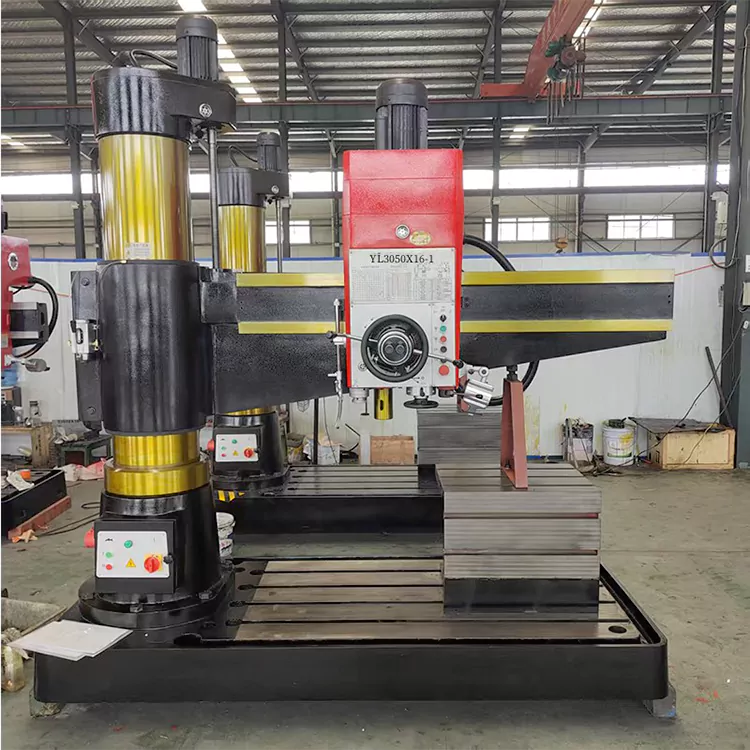

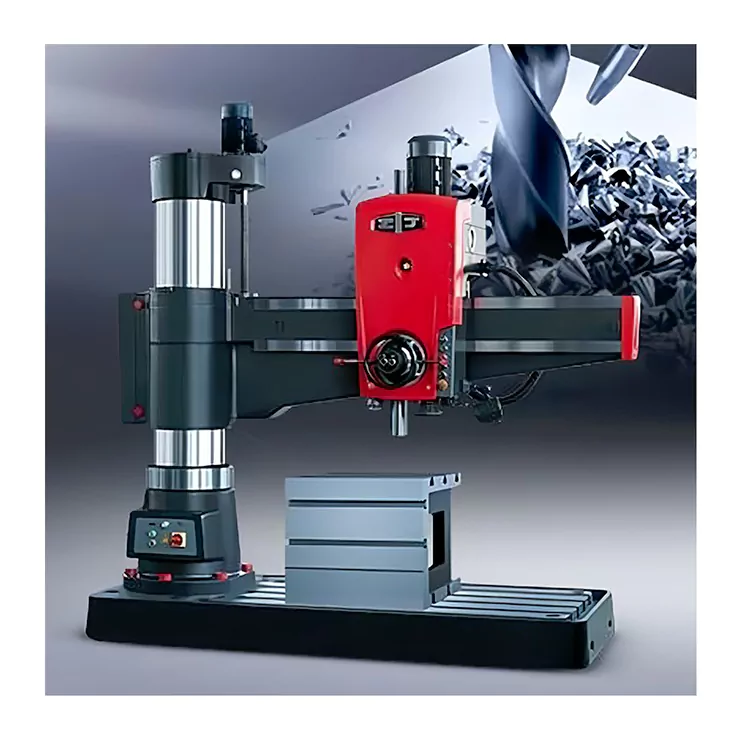

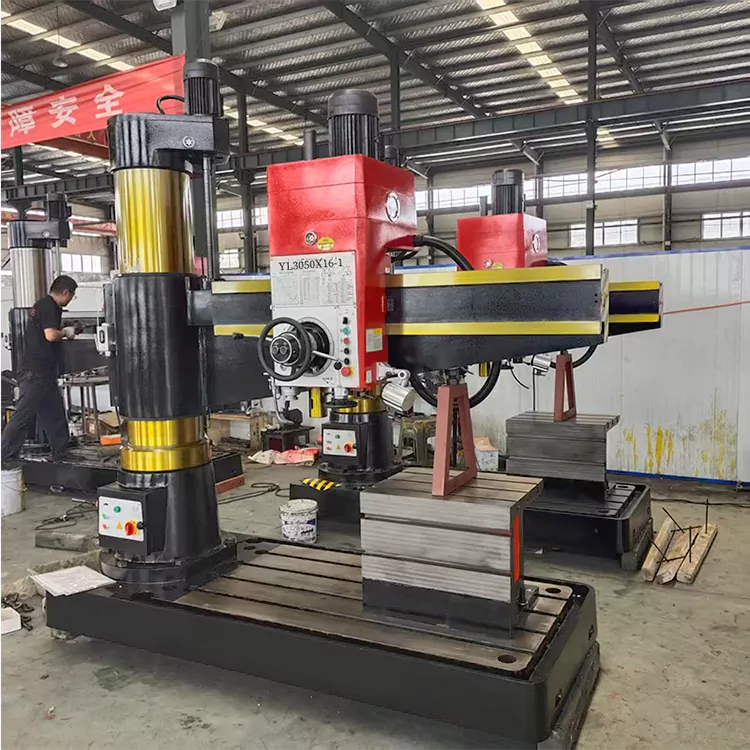

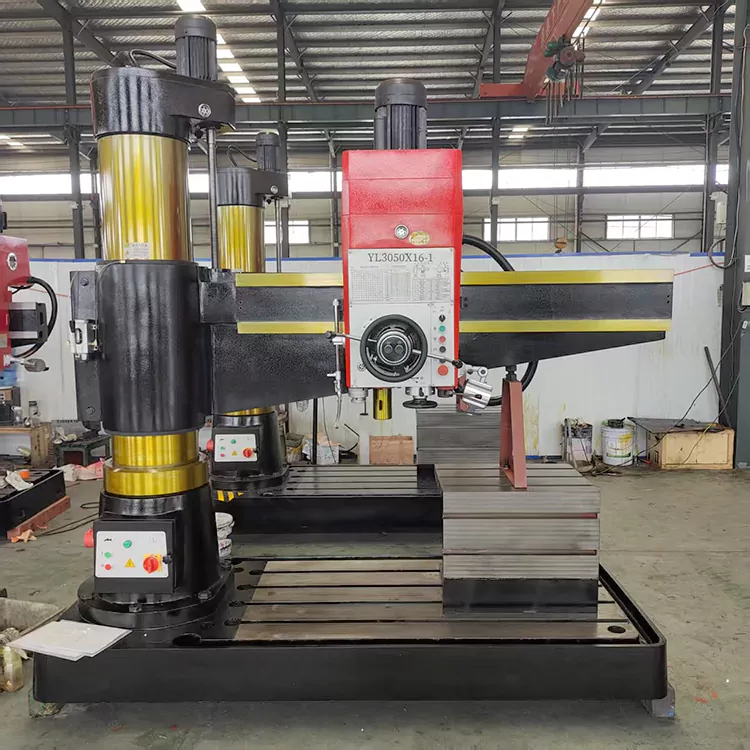

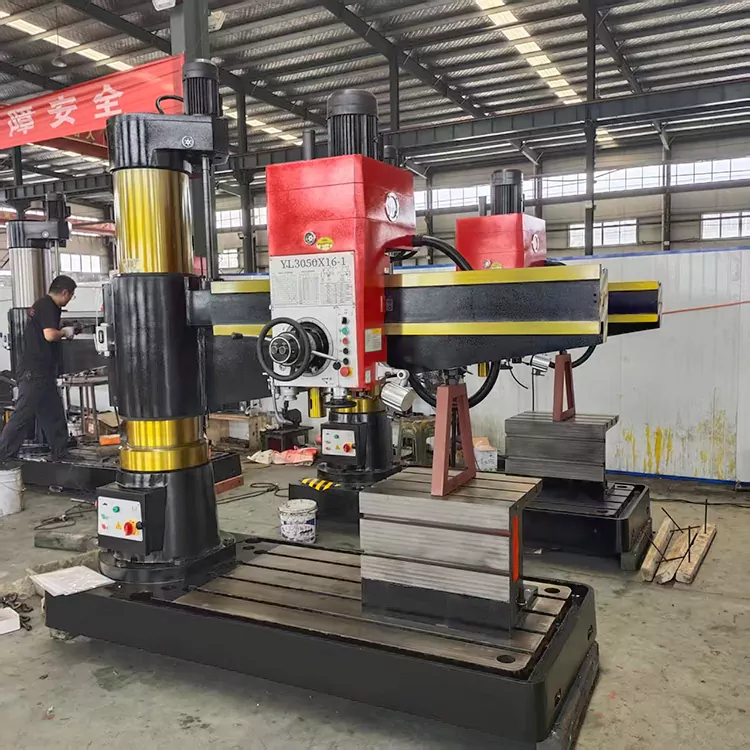

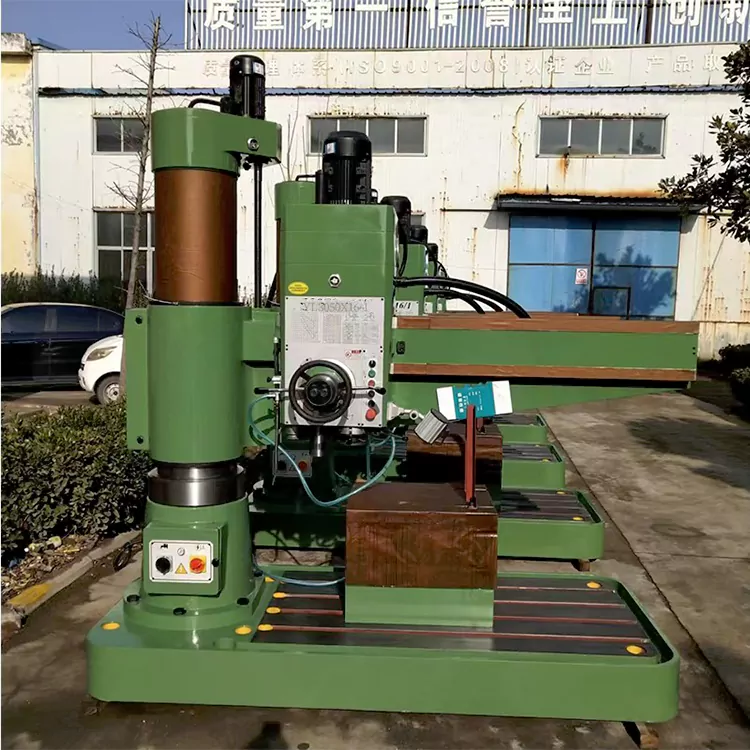

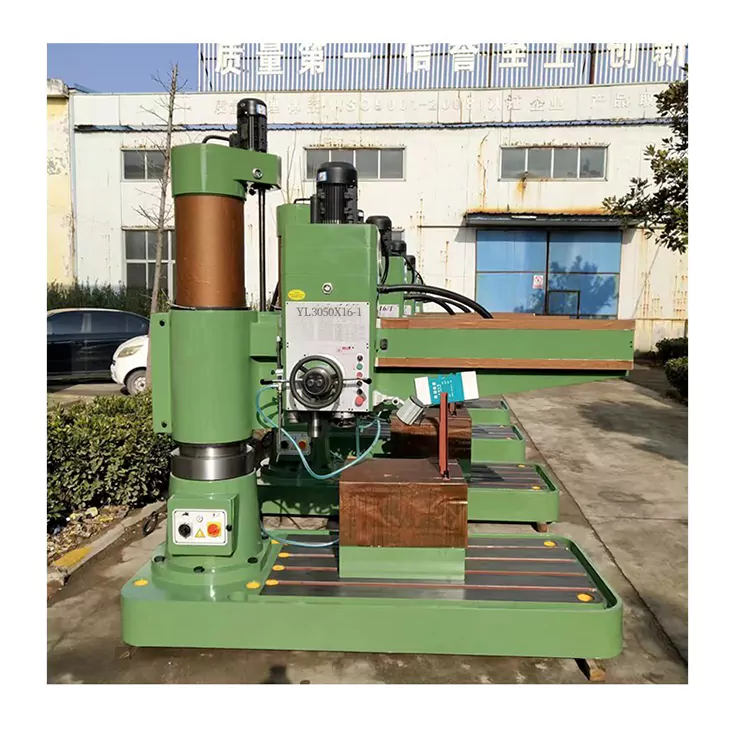

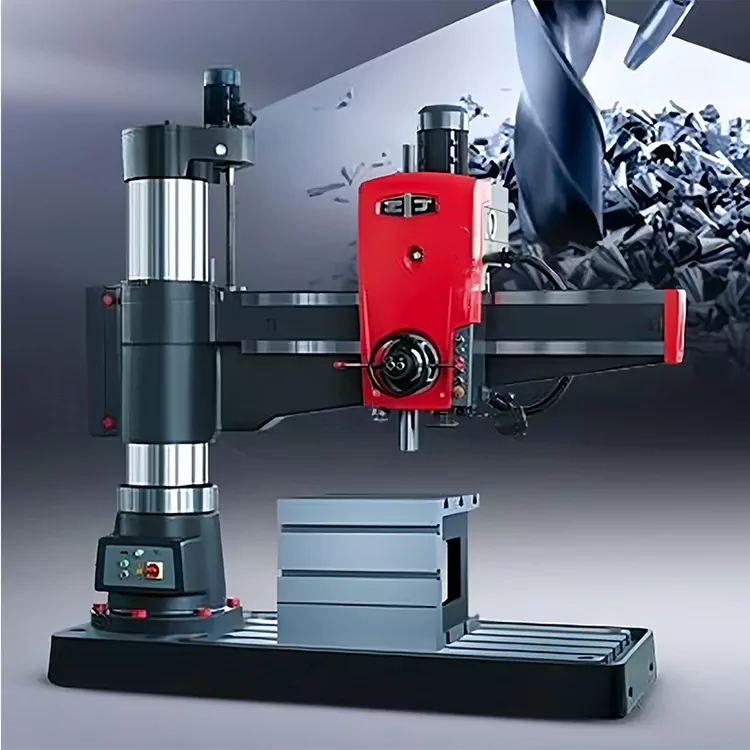

YL3050X16 / 1 Radial Drilling Machine Pré-vente des informations

1. Introduction et utilisation du produit

1, YL3050 × 16/1 Forage radial, adapté au forage, à l'alésage, à l'alésage, à la contrefaçage et à la tapotement sur les parties grandes et moyennes. Dans la condition d'avoir du matériel de traitement, l'ennui peut être effectué.

2. Caractéristiques principales

2.1 Le traitement de l'extinction de surface est adopté sur le rail de guidage du rocker, le manchon de la broche et le chemin de course rotatif de la colonne intérieure et extérieure pour prolonger la durée de vie de la machine-outil.

2.2 Toutes les poignées de contrôle sont situées au centre dans une position très pratique et faciles à utiliser.

2.3 Rotation positive et négative du fuseau, stationnement (freinage), changement de vitesse, cinq actions neutres, toutes avec un contrôle de poignée, de sorte que facile à utiliser.

2.4 La poupée, le culbuteur et la colonne intérieure et extérieure sont un mécanisme de serrage de blocs de diamant à entraînement hydraulique, qui est fiable.

2.5 Le mécanisme hydraulique de la vitesse variable présélectionnée peut gagner du temps auxiliaire.

2.6 Dispositif de protection complet, conformément aux normes générales.

2.7 Le serrage ou le relâchement de la poupée et de la colonne peuvent être individuellement ou simultanément.

3. De grandes colonnes, des bras de culbuteur, des pouces et d'autres grandes pièces sont en fonte à haute résistance, ce qui assure la rigidité et la force des grandes parties.

4. lubrifier la partie intérieure de la boîte de broche, le culbuteur et la colonne sont tous lubrifiés automatiquement. Le rail de guide de culbuteur, le mécanisme de levage de feux de culbuteur, etc. sont lubrifiés manuellement.

5. Électrique La machine utilise l'alimentation en trois phases 380 V / 50Hz. Le circuit de commande, le circuit d'éclairage et le voyant sont tous alimentés par le transformateur de commande.

2. Paramètres techniques

Élément de paramètre	Z3050 × 16/1
Diamètre maximum du trou de forage (mm)	50
Distance de la face de la broche à la table (mm)	320-1220
Distance entre le centre de la broche au bus de colonne (mm)	350-1600
Voyage de broche (MM)	315
Trou de la fuseau	5
Plage de vitesse de la broche (R.P.M)	25-2000
Série de vitesse de broche	16
Plage d'alimentation de la broche (mm / r)	0,04-3,2
Série d'alimentation de la broche	16
Angle de virage du bras oscillant (°)	± 180
Puissance du moteur principal (KW)	4
Puissance du moteur (KW)	1.5
Poids de la machine (kg)	3500
Dimensions globales (mm)	2500 × 1070 × 2840

3. Liste d'emballage

1	Machine de forage radial Z3050X16 / 1	1 unité
2	soelbench	1 morceau
3	Manche de réducteur	1 morceau
4	Rétraction de la clé	1 morceau
5	Poulain	1 morceau
6	spécification	1 morceau
7	Certificat de conformité	1 morceau
8	Liste de colisage	1 morceau
