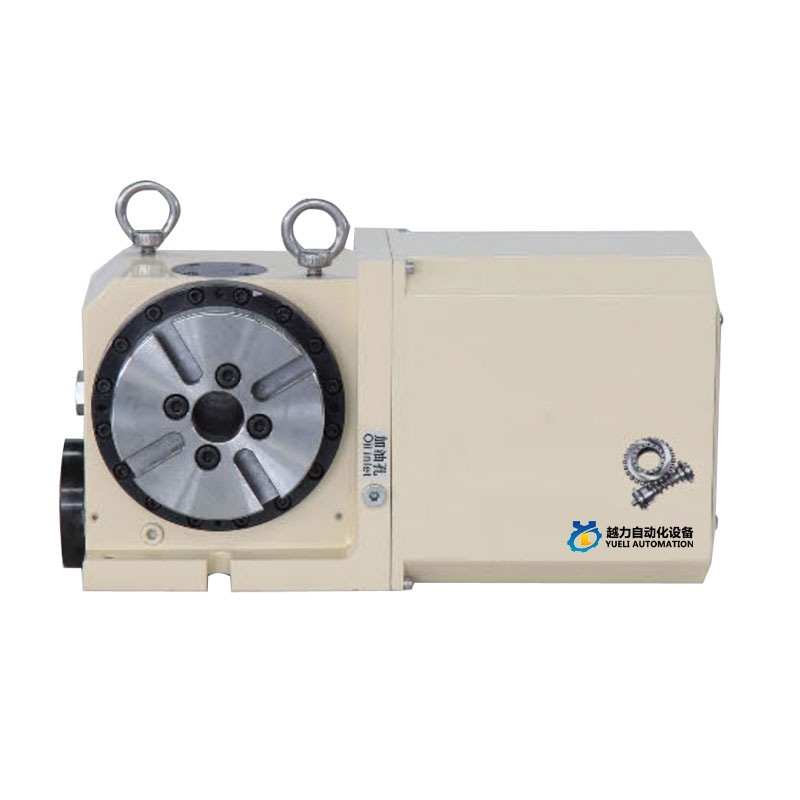

Bienvenue dans la vente en gros ou sur mesure du plateau tournant CAM 125 à quatre axes de notre usine à tout moment. Nous vous fournirons des prix discount d'usine pour nos produits. YueLi est 125 fabricants et fournisseurs de platines CAM à quatre axes en Chine.
Bienvenue sur le plateau tournant CAM 125 à quatre axes en gros de notre part, chaque demande des clients reçoit une réponse dans les 24 heures. YueLi est le fabricant professionnel, nous aimerions vous fournir un plateau tournant CAM à quatre axes 125 et nous vous offrirons le meilleur service après-vente et une livraison rapide.
La structure de transmission à rouleaux de came est adoptée à l'intérieur du produit.
Arbre à cames, roulement à aiguilles, précompression, entraînement par roulement sans écart.
Aucun frottement de glissement, ne maintient continuellement aucune caractéristique d'écart.
Haute précision de répétition des mouvements avant et arrière.
Haute rigidité, haute efficacité.
N'entraîne pas une mauvaise précision due à l'augmentation de la température.
Pas besoin d'étalonnage et de réglage réguliers.
Comparé au plateau tournant NC traditionnel à engrenage à vis sans fin, le plateau tournant NC à grille de type CAM a une plus grande précision
Caractéristiques de fonctionnement de degré, vitesse élevée, dégagement arrière nul et charge lourde. Cames axiales d'entrée
Le roulement à aiguilles sur la tourelle d'arbre de sortie de la surface incurvée d'entraînement à vitesse constante est une transmission à contact roulant précomprimé,
Pour obtenir un jeu nul et un fonctionnement à vitesse plus élevée, grâce à la transmission à roulement presque nulle
Mouvement de friction, de sorte que le mécanisme ne puisse maintenir aucune transmission de jeu, un positionnement de haute précision et aucun besoin
Des travaux réguliers d’étalonnage et de réglage doivent être effectués. Plateau tournant CNC de type treillis CAM, utilisation Han hors de l'arbre
Le grand roulement est disposé sur la paroi extérieure ronde de l'arbre et les deux extrémités de l'arbre d'entrée CAM sont équipées de doubles roulements.
Il améliore également la stabilité et la capacité de charge du plateau tournant et peut mieux faire face au traitement.
La vitesse de coupe élevée et la force de coupe importante améliorent la précision et l'efficacité de l'usinage et réduisent les coûts.
Non. |
Article |
Rouleau CAM Séchoir 1M |
Type d'engrenage à vis sans fin |
1 |
Type de lecteur |
Ccw Angle de sortie |
- CCWa Outout Le 360 |
2 |
État du lecteur |
Contact roulant |
Contact coulissant |
3 |
Matériel: Dureté du contact |
Arbre à cames :Acier de trempe ; HRC60 |
Arbre à vis sans fin : acier trempé ; HRC60 |
Suiveurs de came;Acier à roulements; HRC60 |
Vis sans fin; Bronze phosphoreux ; HB90 |
||
4 |
Préchargement |
○OUI |
X N0 |
5 |
Efficacité de la transmission |
〇Plus haut |
△Inférieur |
|
Article N0. |
Concurrent |
|
Relâcher le serrage de la broche |
|||
Accélération |
|||
Mouvement rotatif linéaire |
Mouvement rotatif linéaire |
||
Ralentir |
Ralentir |
||
Libération d'usinage |
Libération d'usinage |
||
Broche de serrage |
Broche de serrage |
||
Temps d'un cycle |
Temps d'un cycle |
Capacité de vitesse |
Rigidité |
|
|
Durabilité |
3 roulements à rouleaux |
|
|
CODE NON |
UNITÉ |
YUELI125 |
|
Diamètre du tableau |
φmm |
125 |
|
Hauteur centrale |
mm |
110 |
|
Trou de broche |
φmm |
30 |
|
Largeur de fente en T |
mm |
12 |
|
Largeur de clé de guidage |
mm |
14 |
|
Servomoteur |
FANUC |
b4 |
|
Mitsubishi |
HF105 |
||
Incrément minimum |
|
0,001° |
|
Rapport de vitesse |
|
30 |
|
Vitesse de rotation maximale (3000 tr/min) |
tr/min |
100 |
|
Couple de sortie |
kg/m |
1 |
|
Ressource hydraulique pneumatique/hydraulique |
kg/m² |
6 |
|
Couple de sortie au frein |
kg/m |
7 |
|
Précision de l'indexation |
seconde |
40 |
|
Répétabilité |
seconde |
4 |
|
La qualité des produits |
kg |
27 |
|
Admissible poids de travail |
verticale |
kg |
20 |
horizontal |
kg |
40 |
|
poupée mobile verticale |
kg |
40 |
|
Charge admissible |
|
kgf-m |
600 |
|
F*L kgf-m |
6 |
|
F |
F*L kgf-m |
7 |
