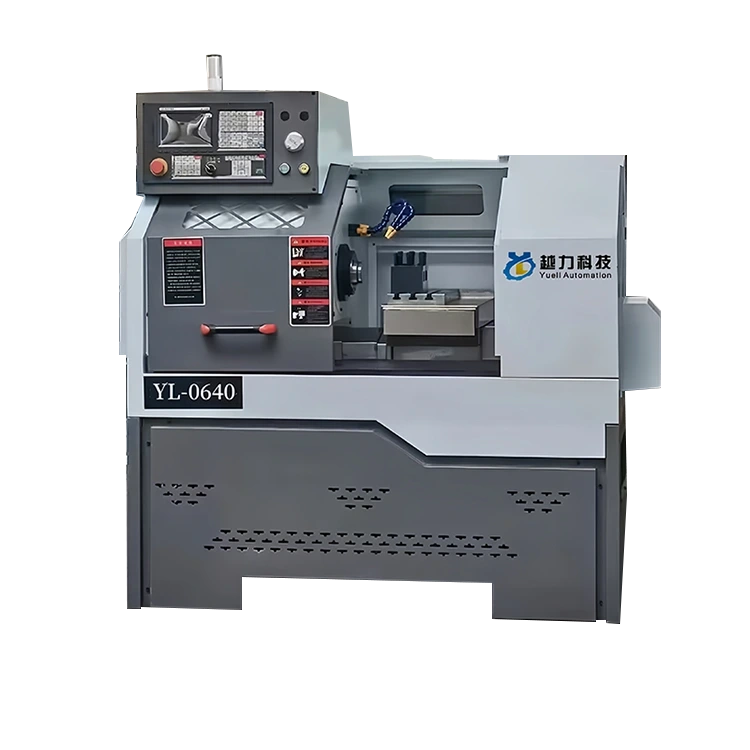

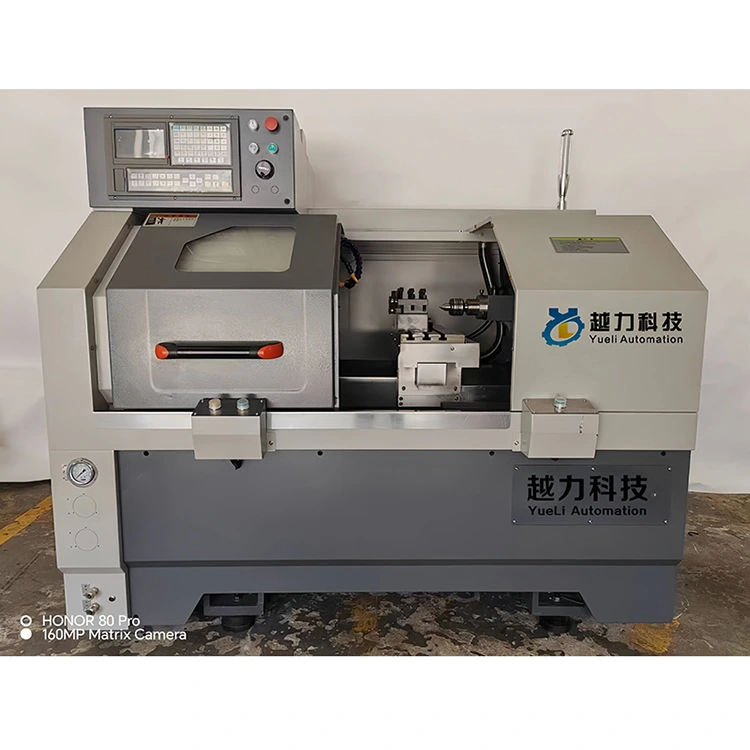

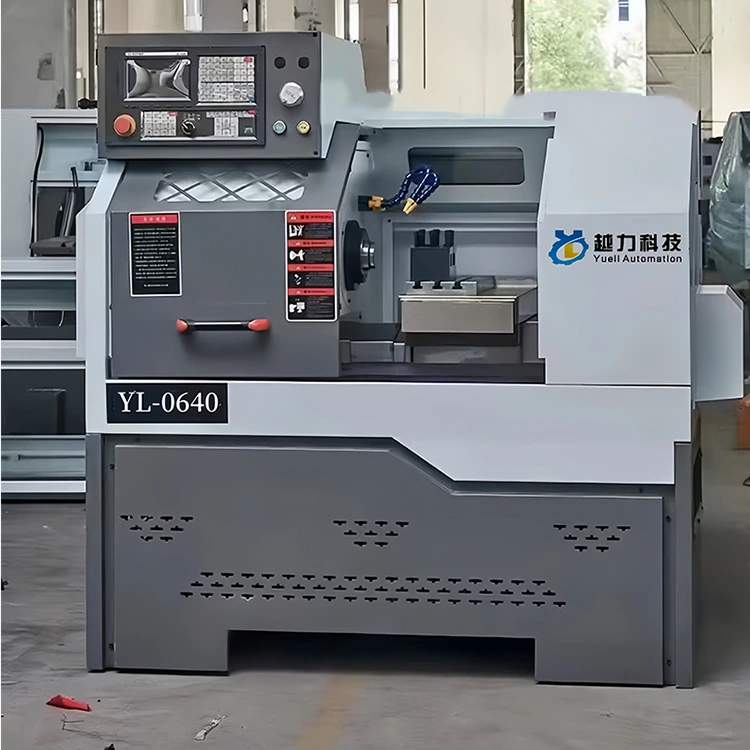

Machine de réglage de l'outil de lit plat CK-0640

I. Configuration de base et paramètres principaux:

Numéro de série	Nom	Paramètres	Autres explications
1	Système de contrôle	Système huaxing
2	Arbre principal	La vitesse de rotation est de 0 à 300 par minute et le diamètre de l'arbre principal à travers le tuyau de connexion du trou est φ48
3	Vis	Pitch de l'axe X: 6 mm La course maximale de l'axe X est de 600 mm de diamètre
3	Vis	Pitch de l'axe z: 8 mm La course maximale de l'axe Z est de 350 mm	Démarrer la vis du plomb
4	Moteur de broche	Spue servo de 4 kW
5	Servomoteurs et conducteurs	Un ensemble de servomoteur à axe x et un ensemble de servomoteur à axe z La vitesse de position maximale de l'axe X et de l'axe Z est de 18 à 24 m / min	Système huaxing Le mouvement maximum standard de l'usine est dans la direction z: 14m / min X Direction: 12m / min
6	Méthode de serrage	Cylindre rotatif	Spring Chuck (sur mesure)
7	Guide	Taiwan Shenghe	Rouleau
8	Rotation du lit	Φ360 mm
9	Longueur	400 mm
10	Diamètre rotatif de l'ouchette	Φ80
11	Positionnement répété	0,005 mm
12	Formulaire de repos au couteau	Couteau à ligne
13	Spécification des machines-outils (mm)	1650 de longueur * 1200 en largeur * 1600 en hauteur
14	Poids de la machine-outil (kg)	1000 kg
15	Structure de lit	Cadre de lit coulé
16	Tôle de protection	Protection complète

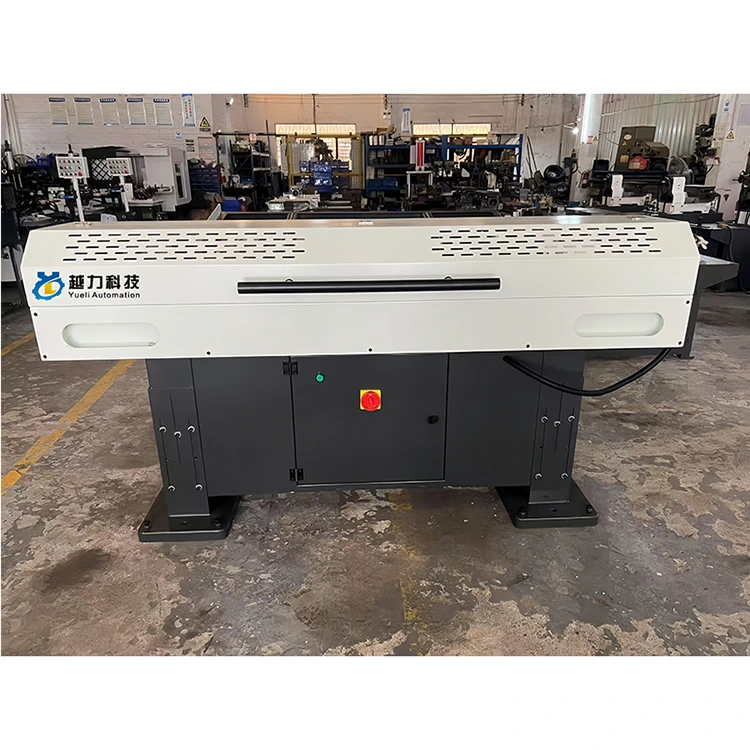

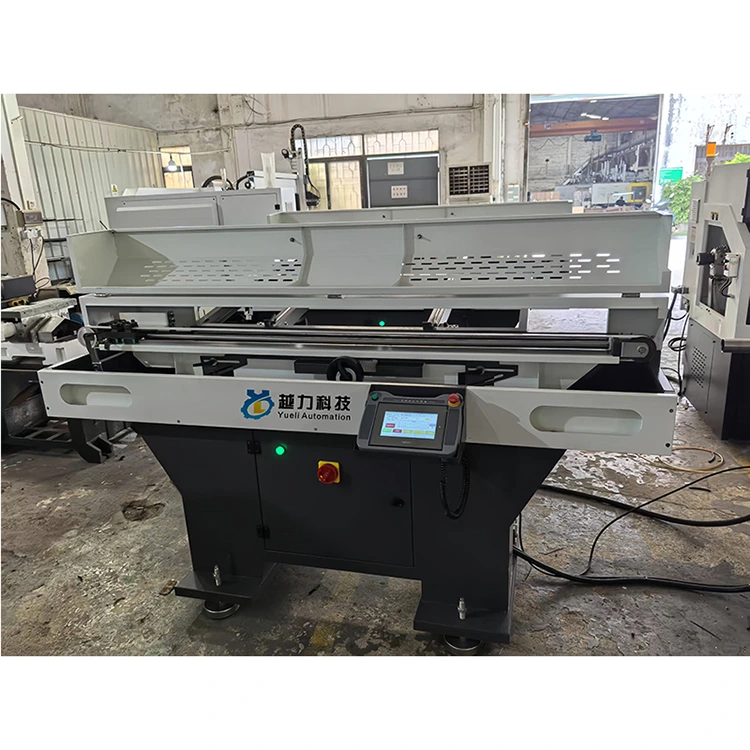

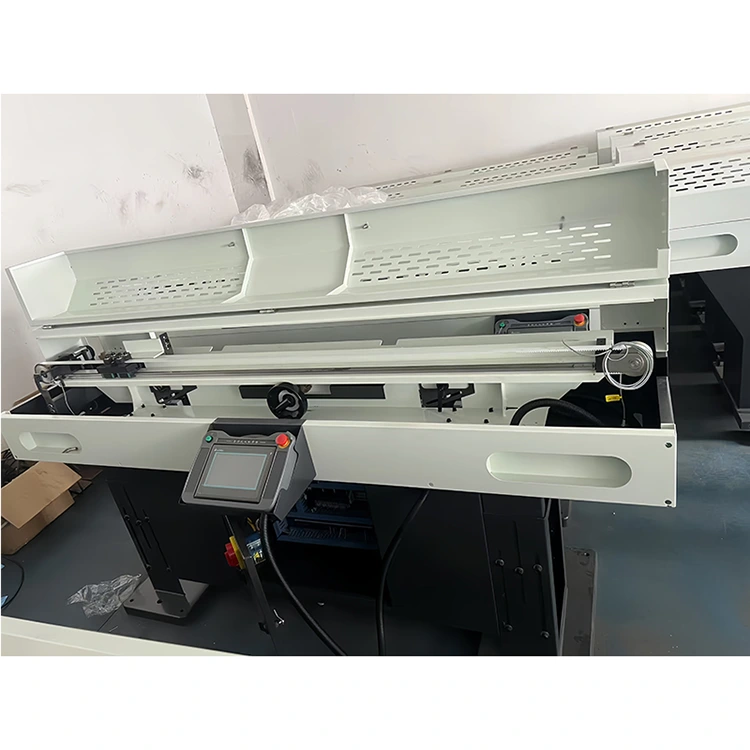

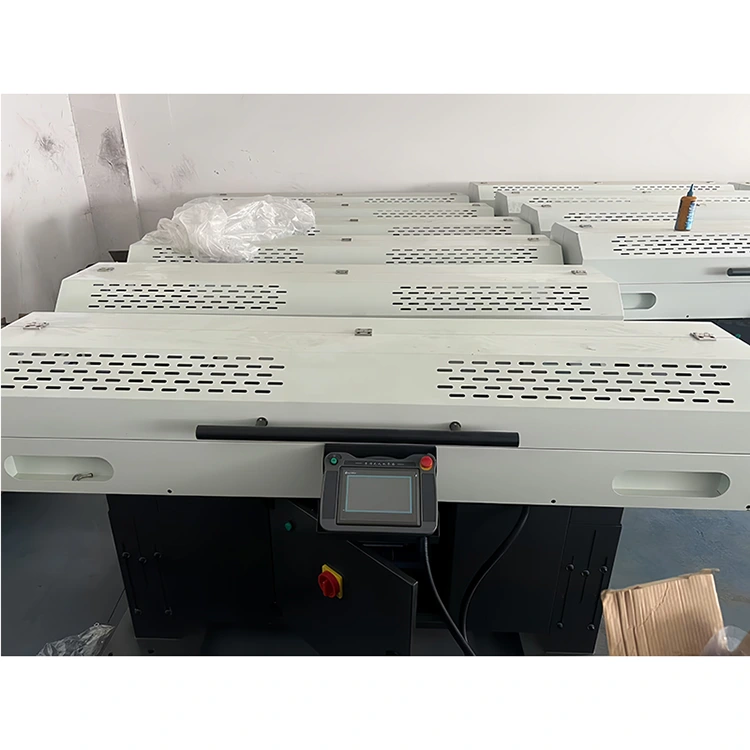

17	Machine d'alimentation	La longueur du matériau est de 1500 mm et le diamètre extérieur est φ15 -φ40 mm	Les dimensions externes sont 2100 * 600 * 1300 mm Processez des matériaux tels que φ20 / φ24 / diagonale hexagonale 27 / diagonale hexagonale 35, etc.

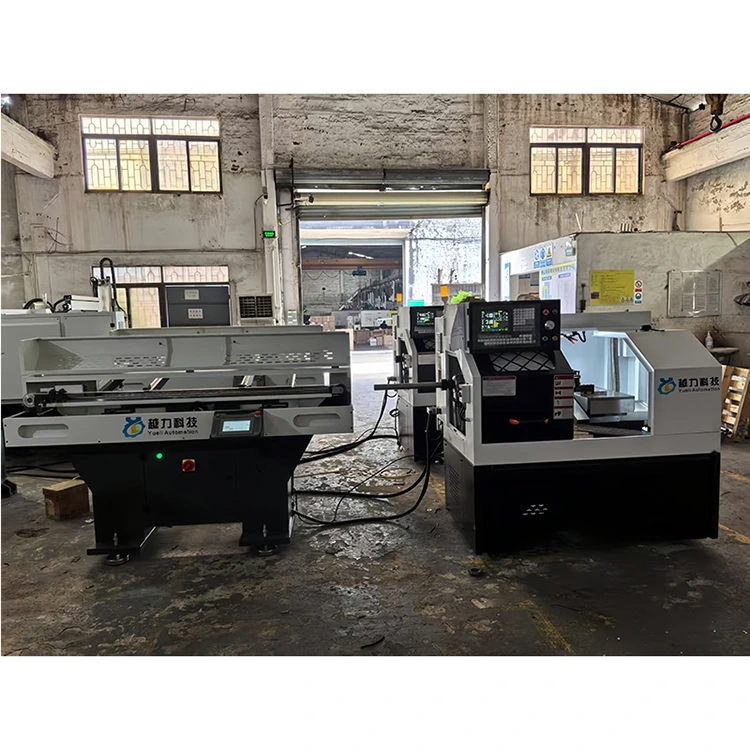

18	Dimensions combinées des machines-outils	3800 * 1200 mm

Ii Configuration aléatoire

Numéro de série	Nom	Quantité	Autres explications
1	Outils	Deux ensembles
2	Manuel d'instructions du système	Deux livres

Iii. Détails de devis

Nom de produit	Numéro de type	Quantité	Prix unitaire: (yuan) par unité	Montant (yuan)	Remarques
CNC Lathe	CK-0640	1	43000.00	48000.00	Y compris les taxes
Machine d'alimentation		1	18000.00	21000.00	Y compris les taxes
Prix total et taxe (en majuscules): ￥: 69000,00 元
