Le servomoteur est également appelé moteur exécutif ou moteur de commande. Dans le système de contrôle automatique, le servomoteur est un élément actionneur, sa fonction est de transformer le signal (tension ou phase de commande) en un déplacement mécanique, c'est-à-dire le signal électrique reçu en une certaine vitesse ou déplacement angulaire du moteur. Le servomoteur a les points DC et AC.
Le servomoteur est également appelé moteur exécutif ou moteur de commande. Dans le système de contrôle automatique, le servomoteur est un élément actionneur, sa fonction est de transformer le signal (tension ou phase de commande) en un déplacement mécanique, c'est-à-dire le signal électrique reçu en une certaine vitesse ou déplacement angulaire du moteur. Le servomoteur a les points DC et AC.

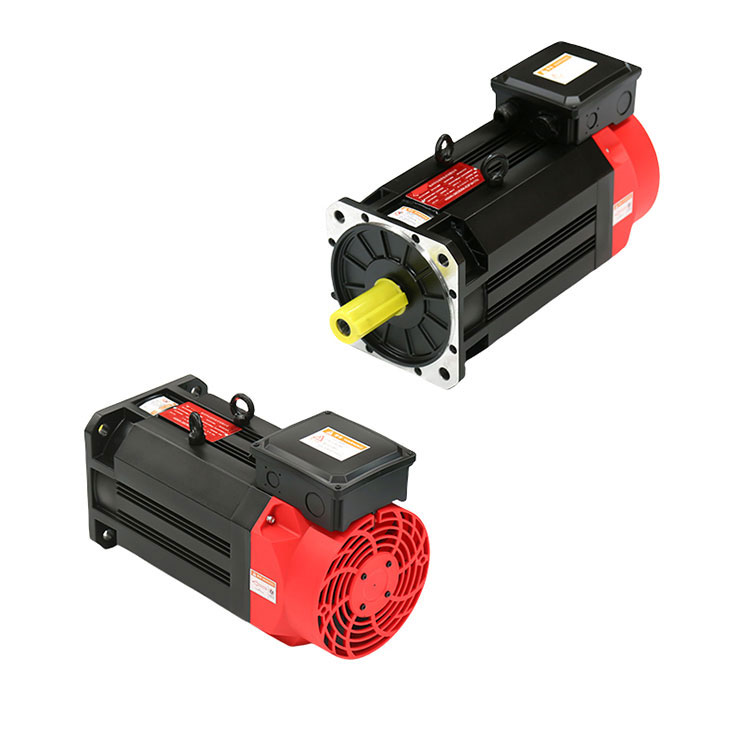

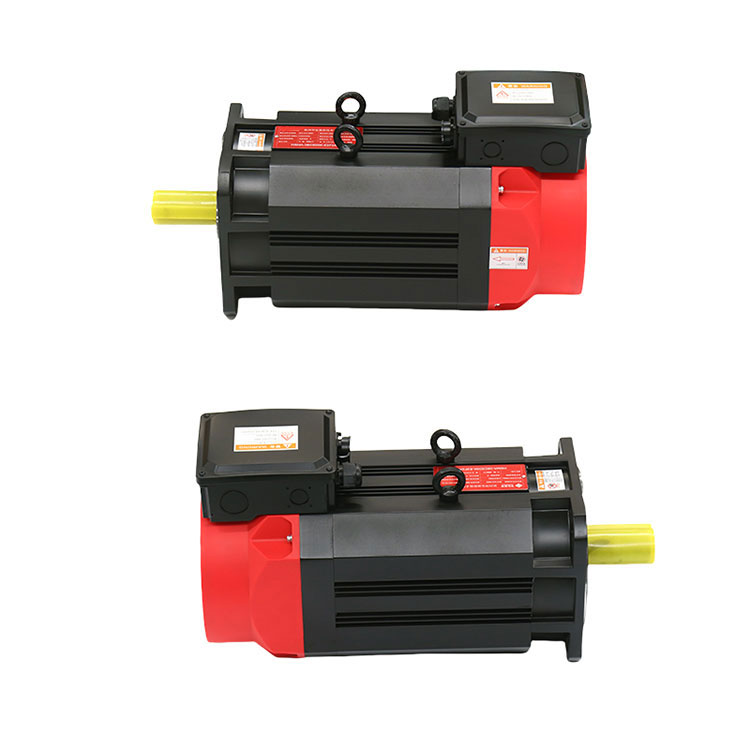

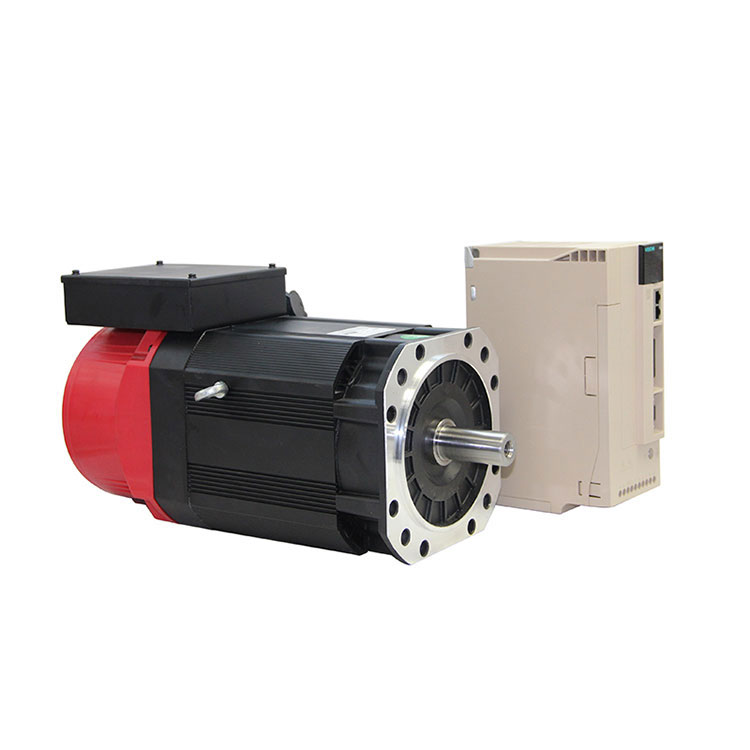

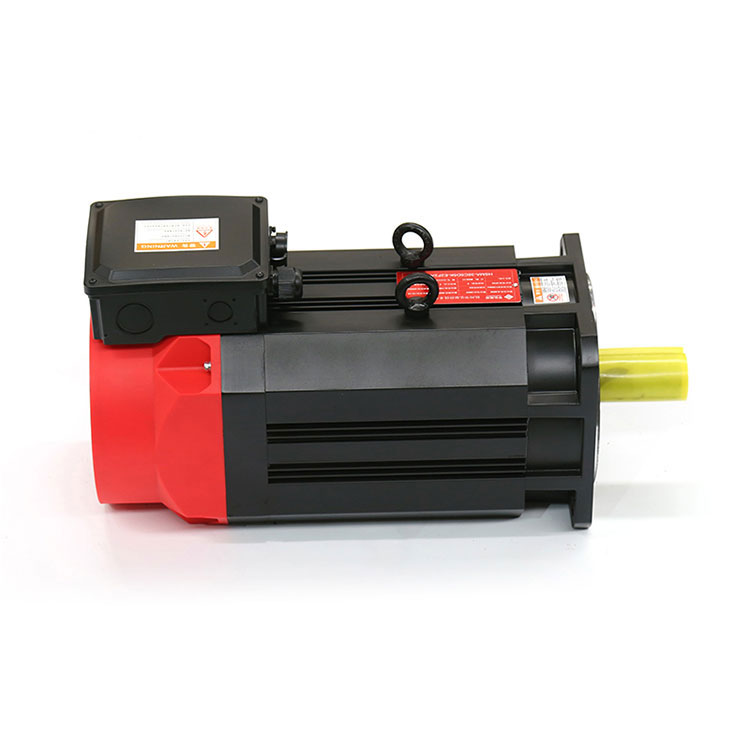

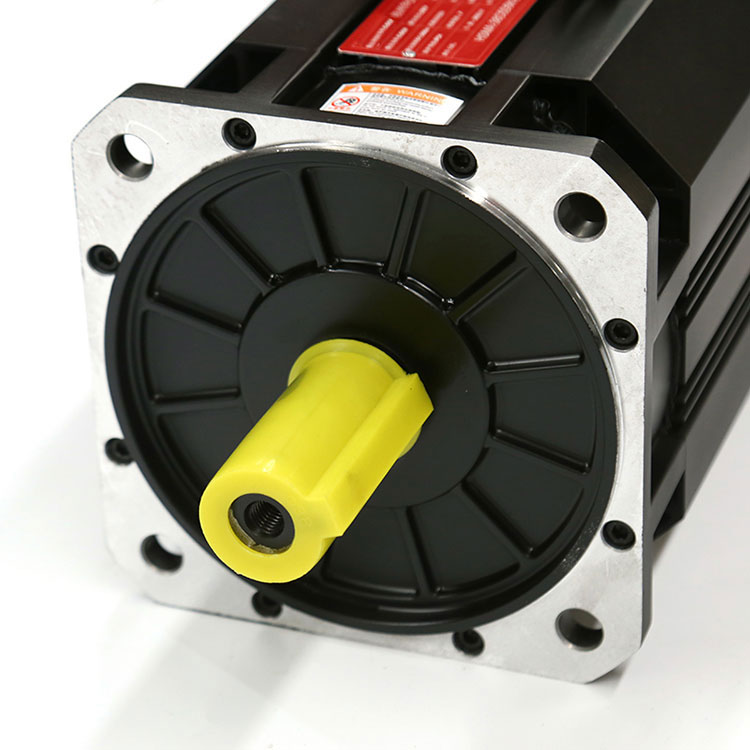

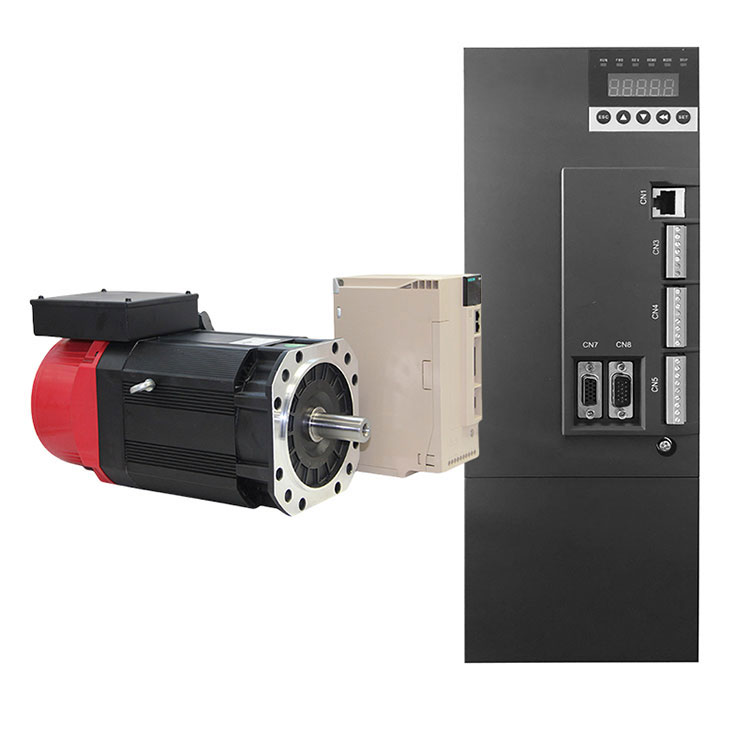

Le servomoteur de broche est le moteur d'entraînement de la broche dans le traitement de la machine-outil, qui est principalement utilisé pour contrôler la vitesse et la position de la broche, et pour améliorer la précision et la stabilité du mouvement dans le processus de traitement. Le servomoteur de broche se compose de trois parties : le servomoteur, l'encodeur et le pilote. Le servomoteur agit comme moteur d'entraînement de la charge de broche, reçoit le signal de commande du contrôleur, renvoie les informations de vitesse et de position de la broche via l'encodeur, puis convertit le signal de commande en mouvement réel du moteur via le pilote.
Il existe deux types de modes de contrôle du servomoteur de broche : le contrôle de position et le contrôle de vitesse. Le contrôle de position s'effectue principalement via l'encodeur pour indiquer la position réelle de la broche afin de réaliser la précision de rotation de la broche et le contrôle de la précision de position ; le contrôle de la vitesse s'effectue principalement via le signal de commande de sortie du contrôleur pour laisser le servomoteur tourner à la vitesse spécifiée afin d'atteindre l'objectif de contrôler la vitesse. Dans le même temps, le servomoteur de broche dispose également de fonctions spéciales, telles que l'accélération, le contrôle de la décélération, le contrôle de la charge, la limite de couple, etc.

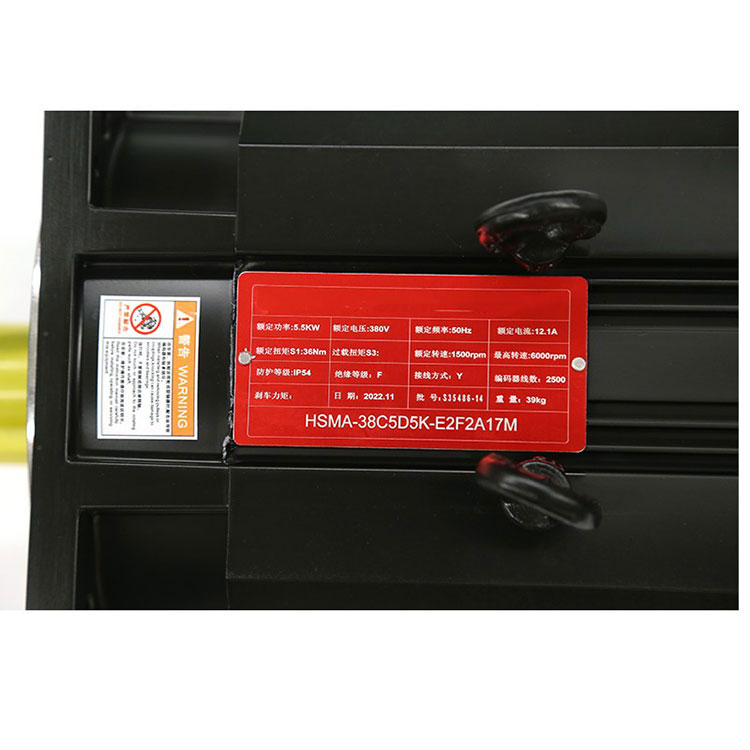

Travail coté PUISSANCE NOMINALE |
5,5 kW |
résistance statorique (I) RESSWCE STATCR |
|
|
tension nominale VCLTS NOTÉS |
380 V |
Résistance électrique statorique (X1) HEACTNCE DU STATCR |
|
|
mode de connexion WODE DE OOWNECTN |
Y |
Résistance du rotor (B2) ROTOR.RESSANCE |
|
|
Fréquence nominale FRÉQIENOY NOMINAL |
50 e |
Réactance du rotor (X2) RTOR RÉACTNE |
|
|
courant nominal COURANT NOMINAL |
12 A |
réactance d'excitation (Im) FONCTION EXOTATCN |
|
|
couple nominal COUPLE NOMINAL |
36 Nn |
Réactance ((m) ENUTN HECTANE |
|
|
Vitesse de référence VITESSE DE RÉFÉRENCE |
1500 tr/min |
qualité d'isolation NSLATON CRADE |
F |
|
vitesse maximum QUELQUE CHOSE |
6000 t/moi |
niveaux de protection NIVEAU DE PROTECTION |
P:54 |
|
Inertie de la transmission FEMME CF NERTA |
0,0151kg*m² |
Nombre de pôles PÔLE |
4 |
|
caractère du service RATN |
$ |
poids WECHT |
|
|

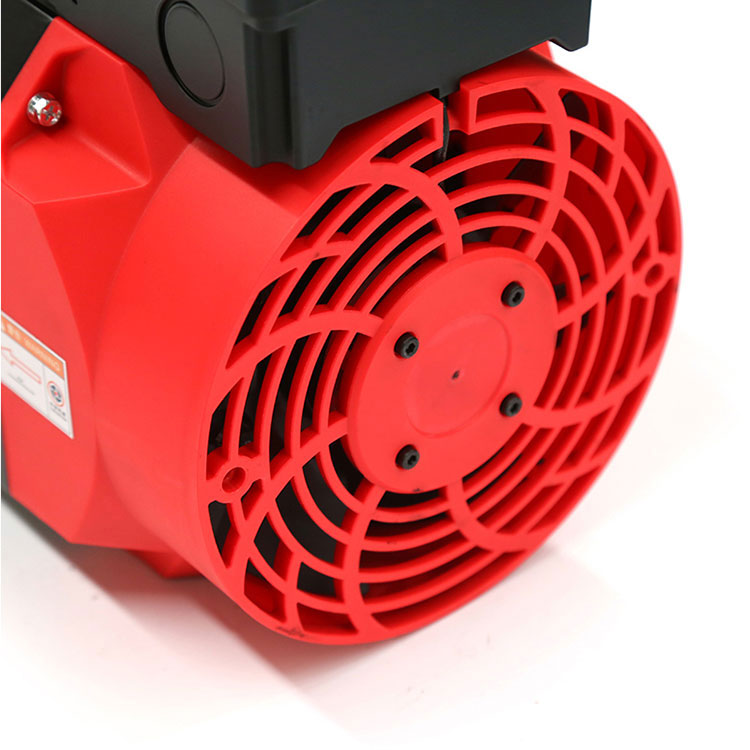

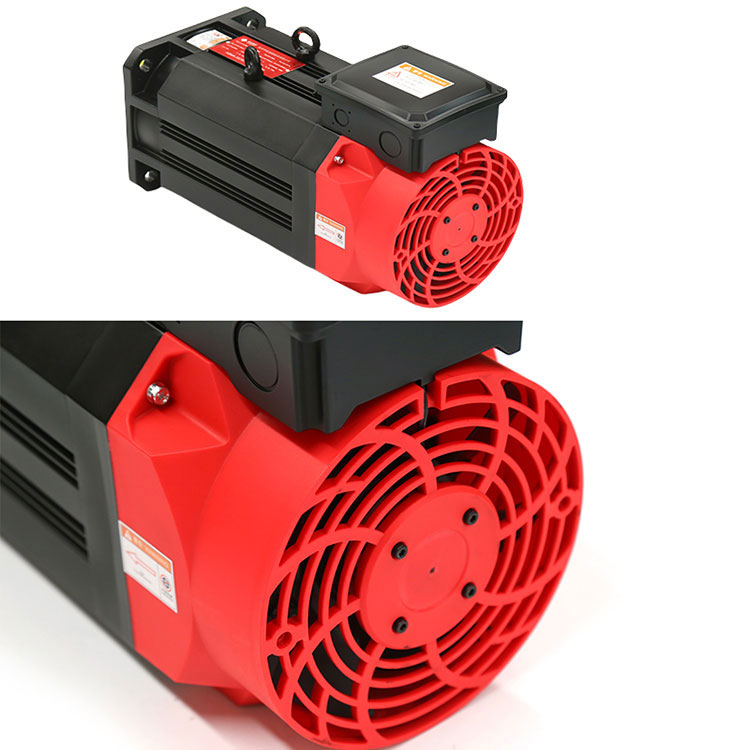

Ventilateur 000LN3 VENTILATEUR |
Chaîne nominale PUISSANCE NOMINALE |
34W/0,22A |
||
Tension de réponse VOLTS NOMINAUX |
1PH 220V |
|||
encodeur ENCODEUR |
Nombre d'impulsions par graphique CHAQUE TOUR PLLSE NOMBRE |
|
||
Méthode de sortie SORTIE MCDE |
|
|||
appareil de freinage FREIN HGGNG |
nom NOM |
|
||
Paramètres de données LE PAEAMETRE DE DONNÉES |
|
Le servomoteur de broche est largement utilisé dans toutes sortes d'équipements de traitement de machines-outils, tels que les tours, les fraiseuses, les rectifieuses, les perceuses et autres équipements de machines. Sa fonction principale est utilisée pour entraîner la broche, contrôler la vitesse et la position du mouvement de la broche, afin que le processus de traitement de la machine-outil atteigne la précision et l'efficacité attendues. Parmi eux, l'avantage du servomoteur de broche est qu'il peut répondre rapidement aux signaux de contrôle de mouvement, fournir un contrôle de vitesse et de position à haute vitesse et de haute précision, et avoir une certaine stabilité de fonctionnement et capacité de charge.
L'application d'un servomoteur de broche peut améliorer la précision du traitement des machines-outils et augmenter l'efficacité de la production. Dans les machines-outils automatiques, les machines-outils CNC et autres machines-outils de haute précision constituent un élément essentiel pour répondre aux exigences de traitement à grande vitesse et de haute précision. Dans le même temps, le servomoteur de broche peut également être utilisé dans l'automatisation industrielle, l'aérospatiale, les équipements médicaux et d'autres domaines, pour fournir un support d'entraînement d'automatisation à diverses industries.
1. construction physique
Le moteur de servobroche est un servomoteur avec broche intégrée, qui intègre une broche, un servomoteur et un synchroniseur. Alors que le servomoteur ordinaire n'est qu'un servomoteur indépendant, qui doit être coordonné avec d'autres équipements mécaniques pour réaliser les fonctions pertinentes.
2. méthode de contrôle
Le moteur de broche servo utilise le contrôleur de broche pour contrôler la vitesse de la broche et le contrôleur de servo pour réaliser le contrôle du couple et de la vitesse. Le contrôle d'un servomoteur ordinaire repose principalement sur trois aspects de la position, de la vitesse et du couple, et son mode de contrôle est plus complexe.
3. exigence de performance
Le moteur de broche servo est principalement adapté aux exigences de rotation à grande vitesse et de traitement de haute précision, nécessitant une précision de contrôle élevée, une vitesse de réponse rapide et pour le contrôle de la broche et du servomoteur en même temps. La demande de contrôle du servomoteur ordinaire réside principalement dans la position, la vitesse et le couple de ces trois aspects qui ont des exigences très élevées, la nécessité d'assurer la précision et les performances du contrôle.
4. Schéma schématique principal du servomoteur
Rotation avant et arrière : erreur de vitesse +/-1 tr/min, accélération et décélération de 3000 tr/min pendant 1 seconde.
Quasi-arrêt indépendant : positionnement de haute précision (0,03), pratique pour monter et descendre le robot de pièce.
Taraudage rigide : jusqu'à 3000 tr/min taraudage rigide, dent de puissance minimale M3.
Fonction axe C : la précision de séparation peut atteindre +/-1 impulsion, et la précision du véhicule et du fraisage peut être aussi basse que 0,01 tr/min.
Coupe lourde à basse vitesse : surcharge instantanée 3 fois, assure une vitesse de coupe stable, adaptée au traitement de coulée.
Usinage de précision à grande vitesse : puissance de sortie constante supérieure à 1500 tr/min, vitesse stable, finition garantie.
Forte applicabilité : il peut être utilisé avec de nombreuses machines supérieures nationales et étrangères (système CNC, PLC, etc.).
Développement secondaire puissant : vous pouvez personnaliser des fonctionnalités spéciales en fonction des exigences du client.
