Tour à banc incliné CNC avec tourelle servo et contre-pointe hydraulique

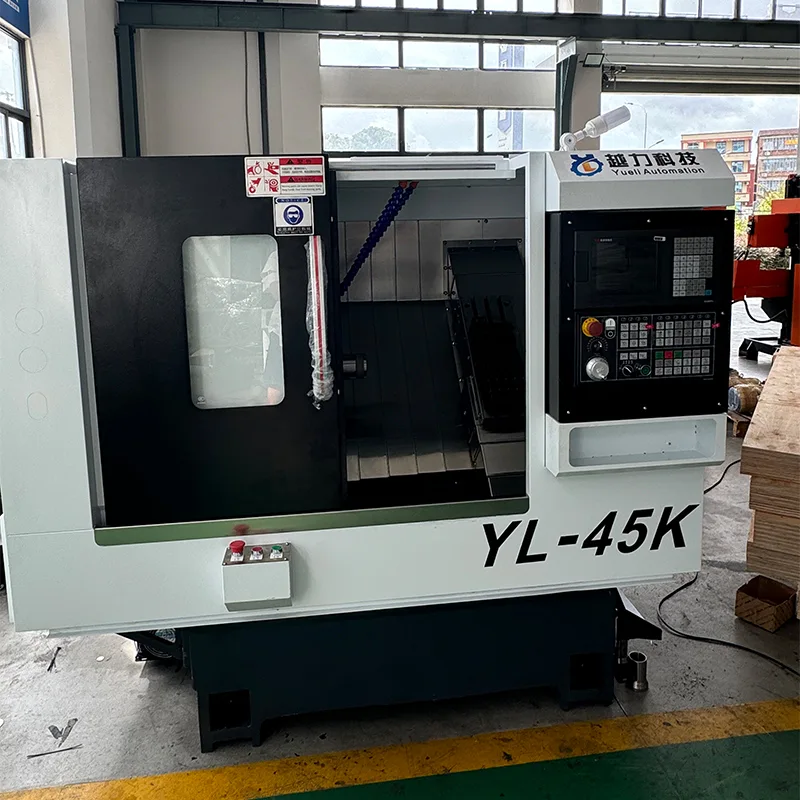

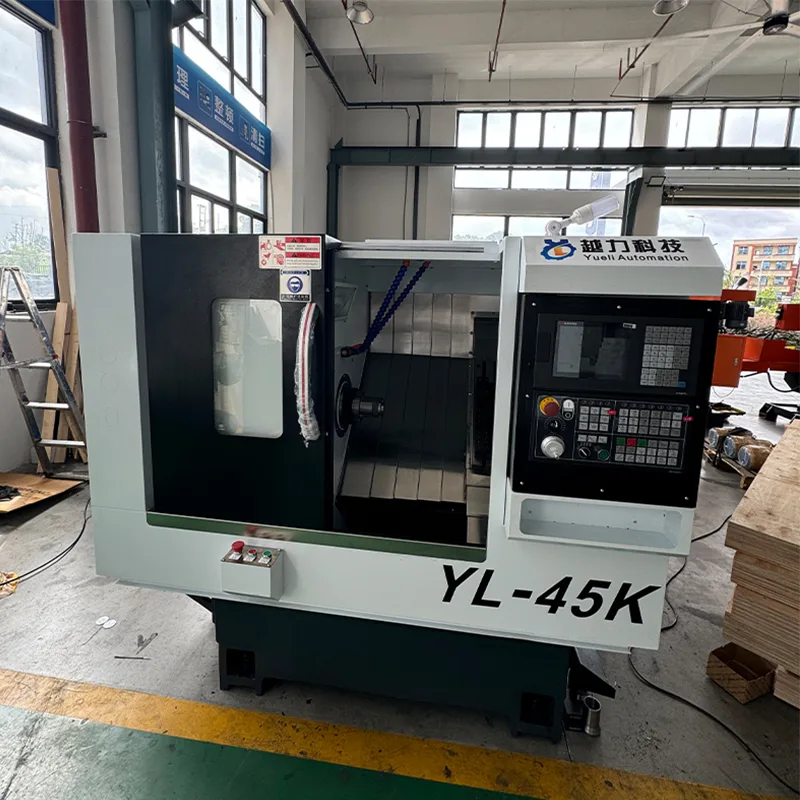

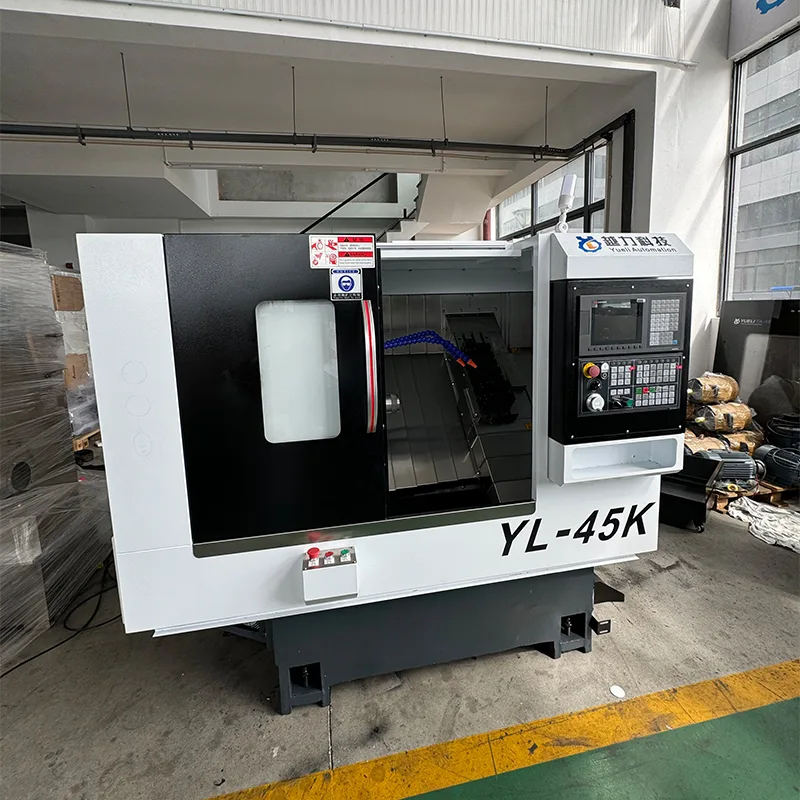

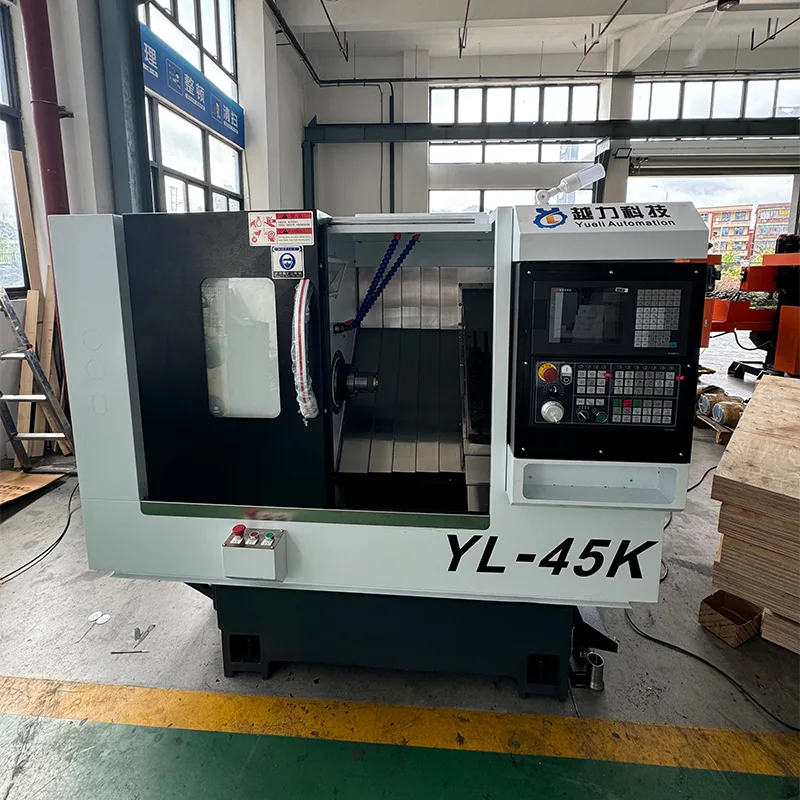

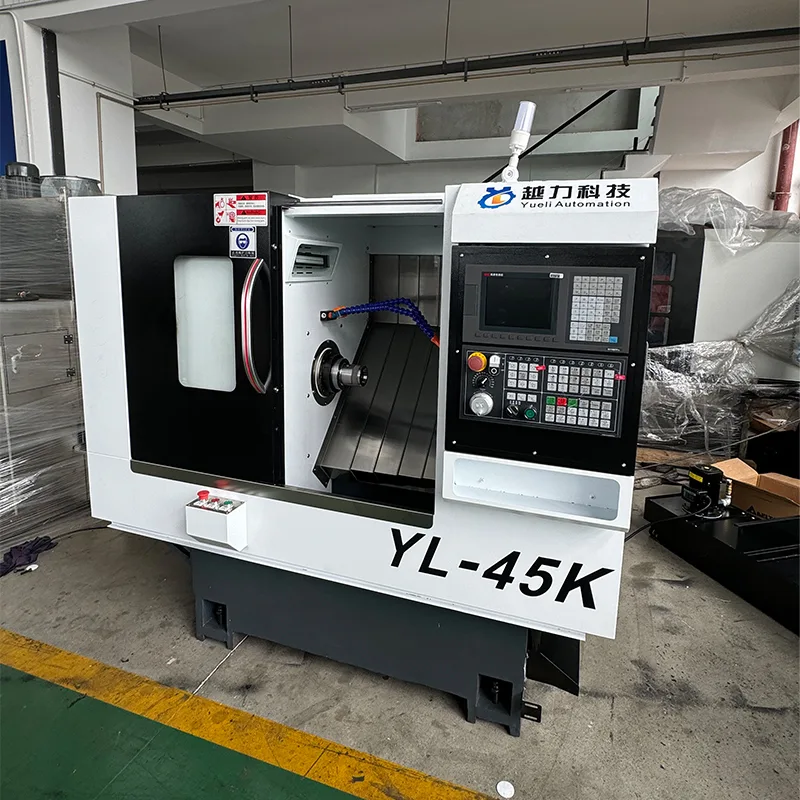

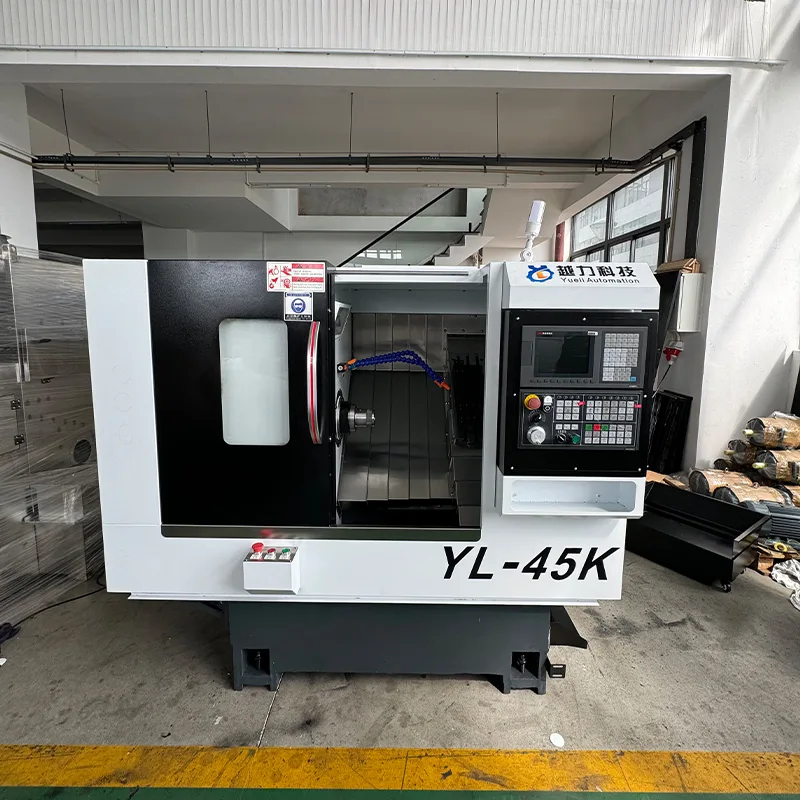

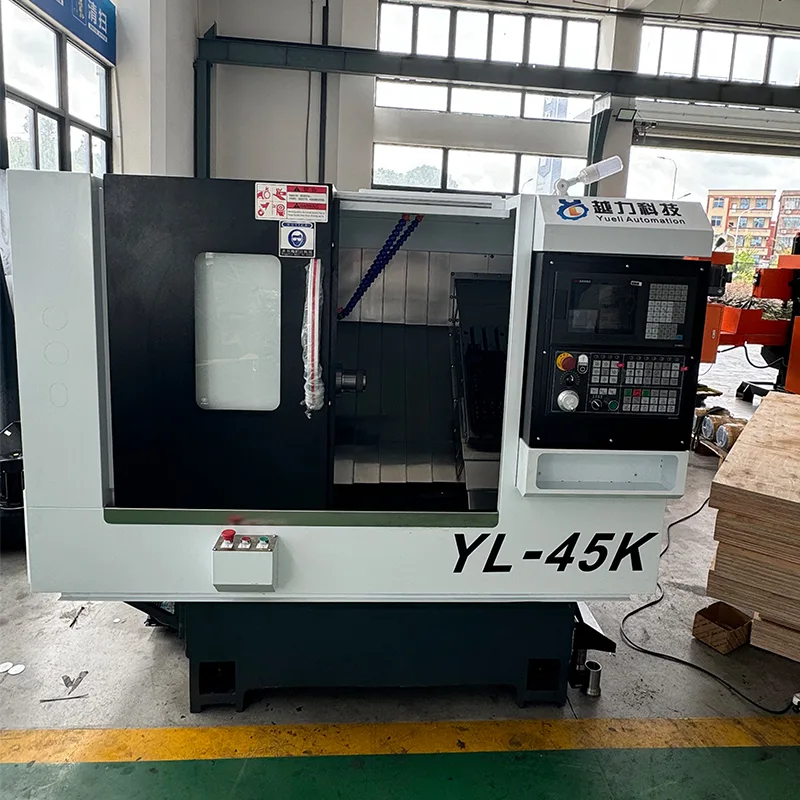

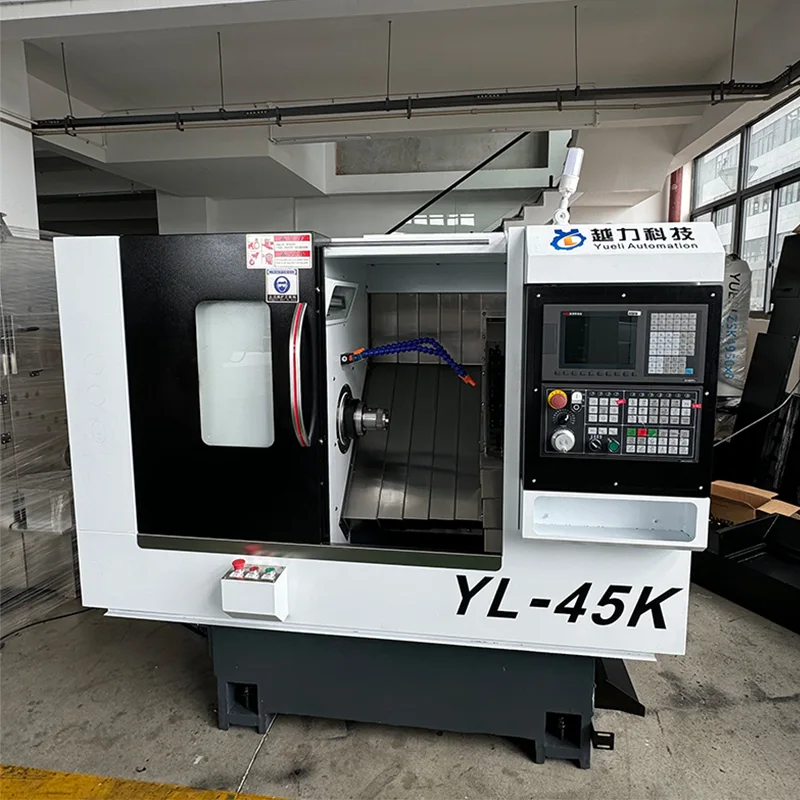

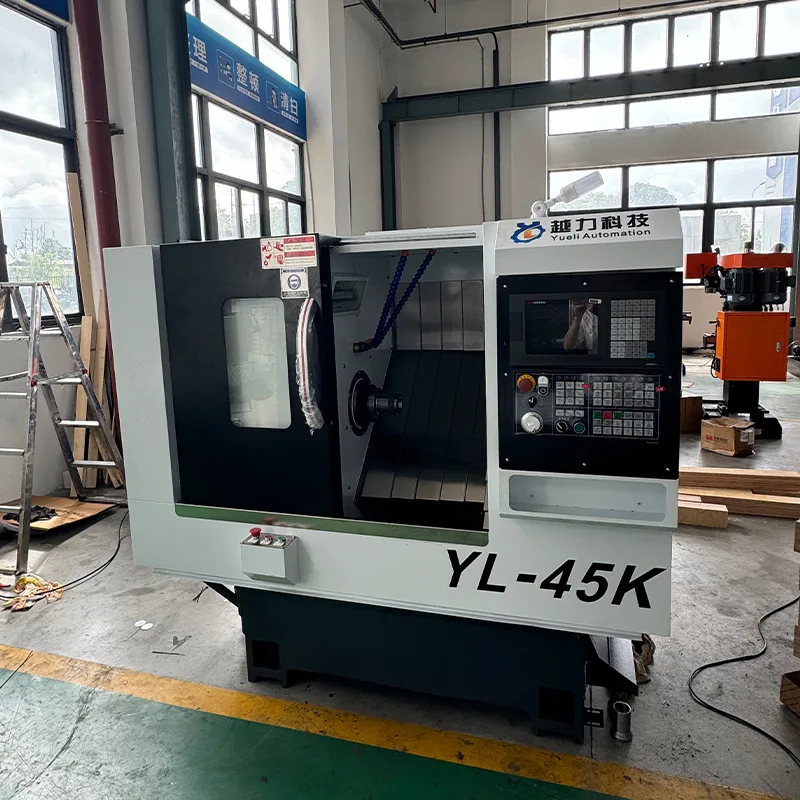

Le tour à banc incliné CNC avec tourelle servo et contre-pointe hydraulique (modèle YL-46K) est un tour de précision fabriqué par Quanzhou Yueli Automation Equipment Co., Ltd. La conception du banc incliné à 30 degrés offre une rigidité et une élimination efficace des copeaux lors des opérations de coupe lourdes. Équipée du système CNC FANUC Oi-TF PLUS (5), de vis à billes de précision japonaises THK de 32 mm et de guides à rouleaux linéaires de 30 mm, la machine offre une précision constante et une stabilité à long terme. Le moteur de broche Huahong de 7,5 kW offre une plage de vitesse de 0 à 5 000 tr/min. La contre-pointe hydraulique avec cône MT4 et course de 500 mm permet un maintien stable de la pièce, tandis que la tourelle servo 63 permet des changements d'outils automatisés pour une efficacité de production améliorée.

Fonctionnalités principales

Le tour CNC à banc incliné avec tourelle servo et contre-pointe hydraulique offre les caractéristiques clés suivantes.

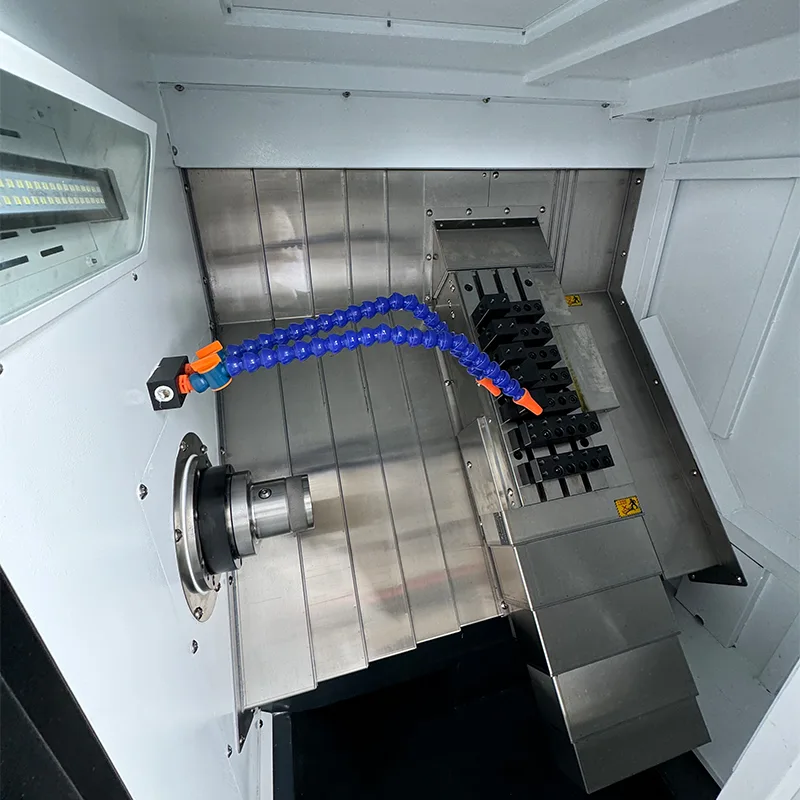

· Conception du lit incliné : lit incliné à 30 degrés pour une rigidité améliorée et un flux de copeaux efficace pendant l'usinage.

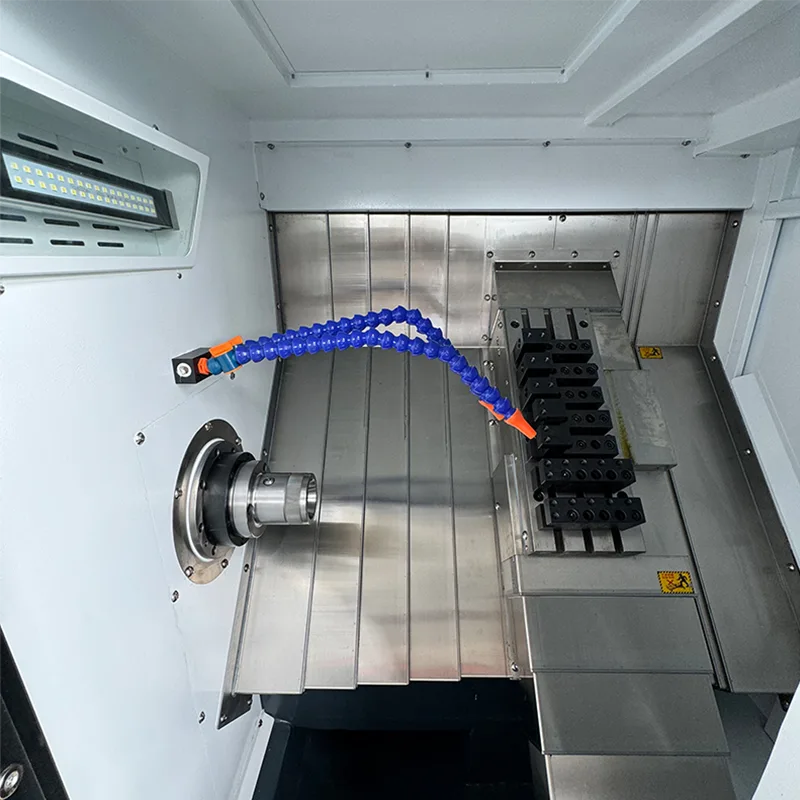

· Broche de haute précision : ensemble de broche de précision de type cartouche avec roulements Japan NSK. Modèle de broche A2-5 de 170 mm de diamètre.

· Guides haut de gamme : guides à rouleaux linéaires de précision Japon THK 30 mm. Axe X avec 4 blocs standards, axe Z avec 4 blocs étendus.

· Vis à billes de précision : vis à billes japonaises THK de 32 mm avec pas de 10 mm pour les axes X et Z.

· Tourelle servo : 63 tourelles servo pour une indexation rapide et précise des outils.

· Contre-pointe hydraulique : contre-pointe à guidage linéaire avec propulsion hydraulique. Course de la poupée mobile 500 mm avec cône MT4.

· Système d'entraînement moteur : moteur de broche principale avec entraînement par courroie, servomoteurs X et Z avec connexion directe à l'entraînement.

Spécifications techniques

Le tableau suivant répertorie les paramètres techniques complets du tour à banc incliné CNC avec tourelle servo et contre-pointe hydraulique.

Configuration de la machine

Le tour CNC à banc incliné avec tourelle servo et contre-pointe hydraulique est construit avec les principaux composants et marques suivants.

· Système CNC : FANUC Oi-TF PLUS (5) avec servomoteurs et variateurs FANUC X/Z.

· Moteur de broche : Huahong 7,5 KW.

· Vis à billes : vis à billes de précision japonaises THK 32 mm.

· Guides à rouleaux linéaires : guides à rouleaux de précision Japon THK 30 mm.

· Ensemble de broche : type de précision à cartouche avec roulements Japan NSK.

· Cylindre rotatif hydraulique : Taiwan.

· Station hydraulique : Taïwan.

· Tête motrice : 3 stations, 11,4 N.

· Pompe de liquide de refroidissement : 750 W.

Accessoires standards

Chaque tour CNC à banc incliné avec tourelle servo et contre-pointe hydraulique est livré avec les accessoires suivants.

· Pince à ressort pour le matériel de serrage – 1 pièce incluse.

· Porte-outils de tournage – 3 pièces.

· Porte-outils de perçage – 2 pièces.

· Barres à outils de perçage – barre d'extension ER20A, 2 pièces.

· Jeu de clés hexagonales – 1 jeu.

Applications et avantages

Le tour CNC à banc incliné avec tourelle servo et contre-pointe hydraulique convient à une large gamme d'applications de tournage.

· Capacité de traitement : diamètre de tournage maximum 375 mm, longueur d'usinage maximale 380 mm avec mandrin. Gère une variété de matériaux, notamment l'acier, l'acier inoxydable et les métaux non ferreux.

· Efficacité de la production : la tourelle à 63 servos permet une indexation rapide des outils, réduisant ainsi le temps de configuration et augmentant le débit pour la production par lots.

· Précision et stabilité : les guidages et vis à billes Japan THK, combinés à la commande CNC FANUC, garantissent une précision et une répétabilité constantes.

· Support de pièce à usiner : la contre-pointe hydraulique avec un débattement de 500 mm et un cône MT4 permet un serrage sécurisé pour les pièces plus longues.

· Construction rigide : le lit incliné à 30 degrés avec des guides à rouleaux robustes prend en charge les opérations de coupe lourdes et stables.

Fabrication et assurance qualité

Le tour CNC à banc incliné avec tourelle servo et contre-pointe hydraulique est fabriqué selon des normes de contrôle de qualité strictes.

· Tous les composants clés proviennent de marques établies, notamment FANUC, Japan THK, Japan NSK et Huahong.

· Processus d'assemblage de précision pour vis à billes, guides linéaires et ensembles de broches.

· Inspection et tests rigoureux avant la livraison pour garantir la précision et la fiabilité de la machine.

· Soutenu par plus de dix ans d'expérience en fabrication et de support technique professionnel.

Foire aux questions

Quel système CNC est utilisé sur ce tour à banc incliné ?

La machine utilise le système CNC FANUC Oi-TF PLUS (5) avec des servomoteurs FANUC et des entraînements pour les axes X et Z.

Quelles sont les courses d'axe de ce tour CNC ?

La course de l'axe X est de 200 mm et celle de l'axe Z est de 460 mm.

Quelle est la vitesse de broche et la puissance du moteur ?

La vitesse de la broche varie de 0 à 5 000 tr/min, alimentée par un moteur de broche Huahong de 7,5 kW.

Quels types de guidages et de vis à billes sont utilisés ?

La machine utilise des vis à billes de précision japonaises THK de 32 mm et des guides à rouleaux linéaires de précision de 30 mm.

Quel est le poids et les dimensions hors tout de la machine ?

Les dimensions de la machine sont de 1 875 × 1 021 × 1 263 mm et son poids est d'environ 1,8 tonne.
