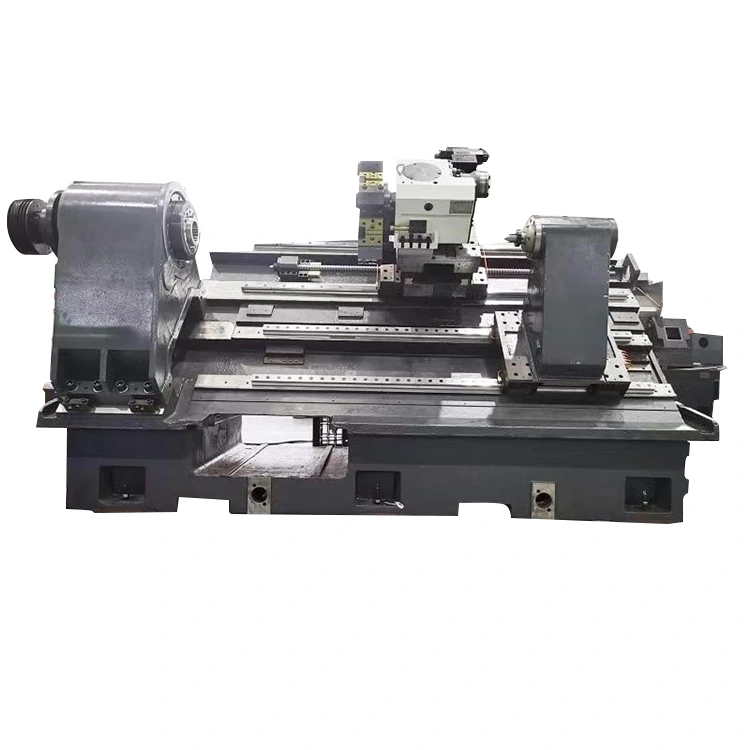

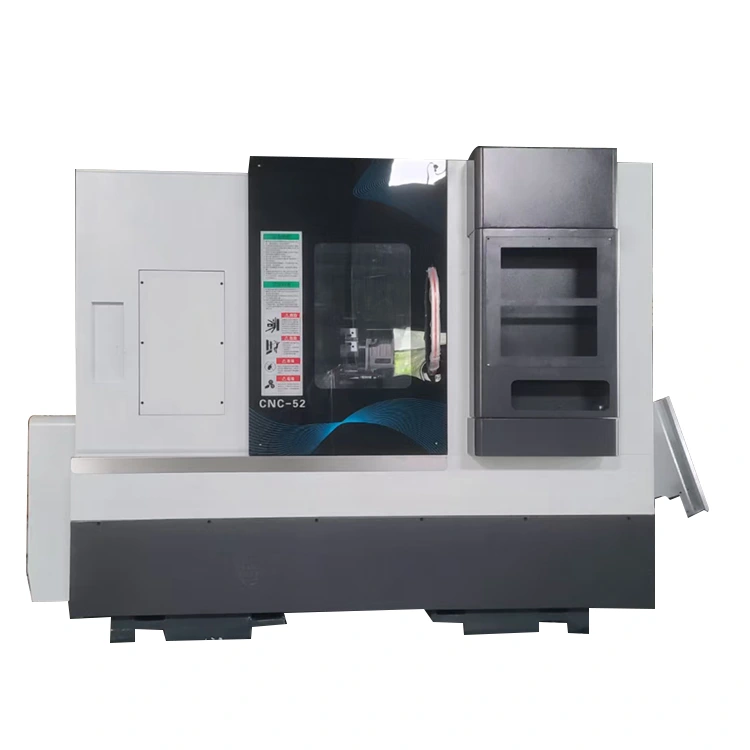

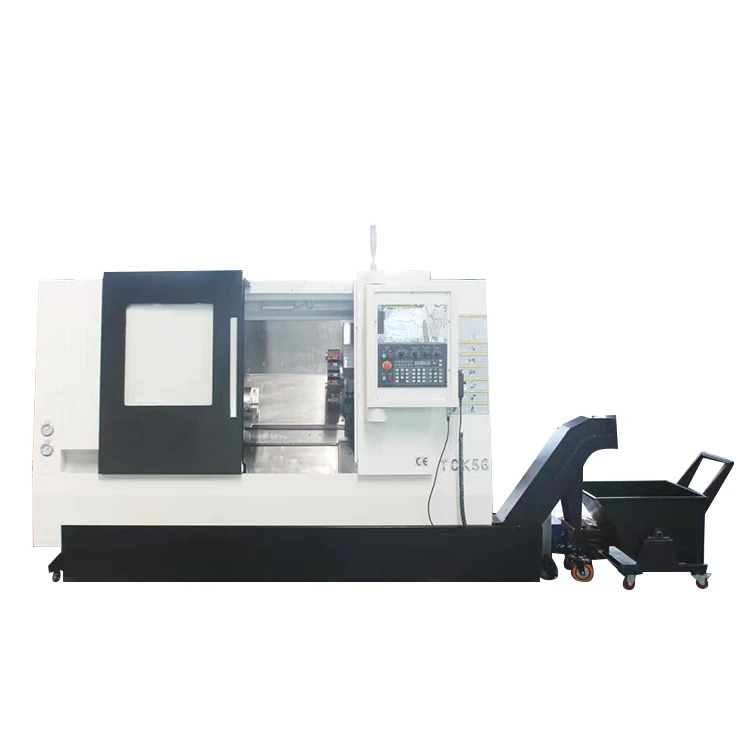

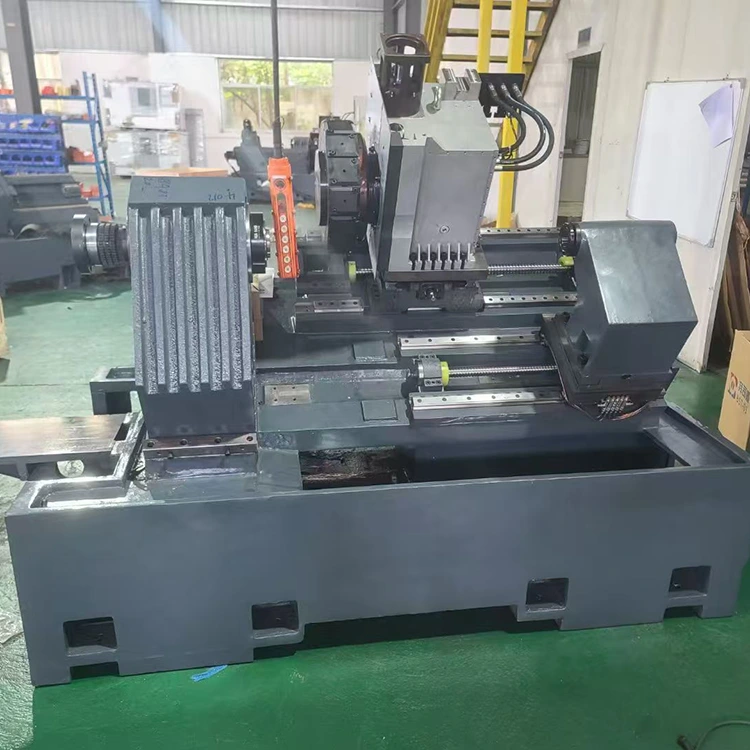

Centre de tournage-fraisage CNC avec contre-pointe

NON.

Nom

Unité

Spécification

Remarque

1

Dimension du dessus de table coulissante

mm

450*340

2

Course maximale de l'axe z

mm

600

3

Course maximale de l'axe X

mm

300

4

Diamètre maximum d'oscillation

mm

650

5

Distance entre la broche et le plateau de la table coulissante

mm

170

6

Distance du centre de la broche au sol

mm

1100

7

Longueur d'usinage maximale

mm

475

Prenons l'exemple de la tourelle motrice NF80-170-BMT55-12T

8

Diamètre de tournage MAX

mm

500

9

Modèle de broche (diamètre de la broche)

mm

A2-6 (200)

10

Vitesse de broche

RPM

0-4000

11

Spécifications des vis à billes X、Z

32*10/40*10

Vis à billes japonaise THK, classe C3

12

Rail de guidage linéaire de l'axe X

Taiwan HIWIN rouleau classe p, taille 35

4 curseurs de type standard

13

Rail de guidage linéaire sur l'axe Z

Taiwan HIWIN rouleau classe p taille 35

4 curseurs – Curseurs de longueur étendue.

14

Méthode de connexion du moteur principal X.Z

Courroie de distribution/entraînement direct/entraînement direct

15

X.Z. Bride / Spigot de moteur de poupée mobile

mm

130/110

16

Taille de la machine

mm

2415*1257*1270

17

Poids net de la machine

KG

3800 kg

Avec protection interne et externe

18

Méthode d'installation de l'outil

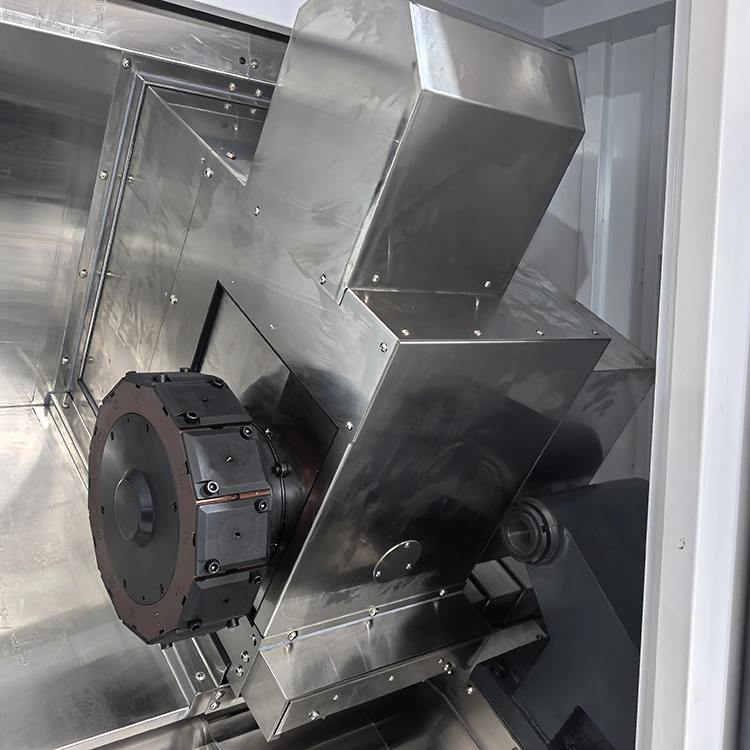

Tourelle motorisée 170-BMT55

19

Type de base de machine et inclinaison

Lit incliné à 30 degrés

20

Contre-pointe

Contre-pointe de guidage linéaire

21

Méthode d'avancement de la poupée mobile

Propulsion hydraulique et servopropulsion

Centre de poupée mobile hydraulique équipé de série

22

Déplacement maximum de la poupée mobile

600

23

Longueur de projection minimale de la poupée mobile

30mm

24

Modèle central de poupée mobile

MT5
