Tour CNC à banc incliné avec tourelle servo et contre-pointe

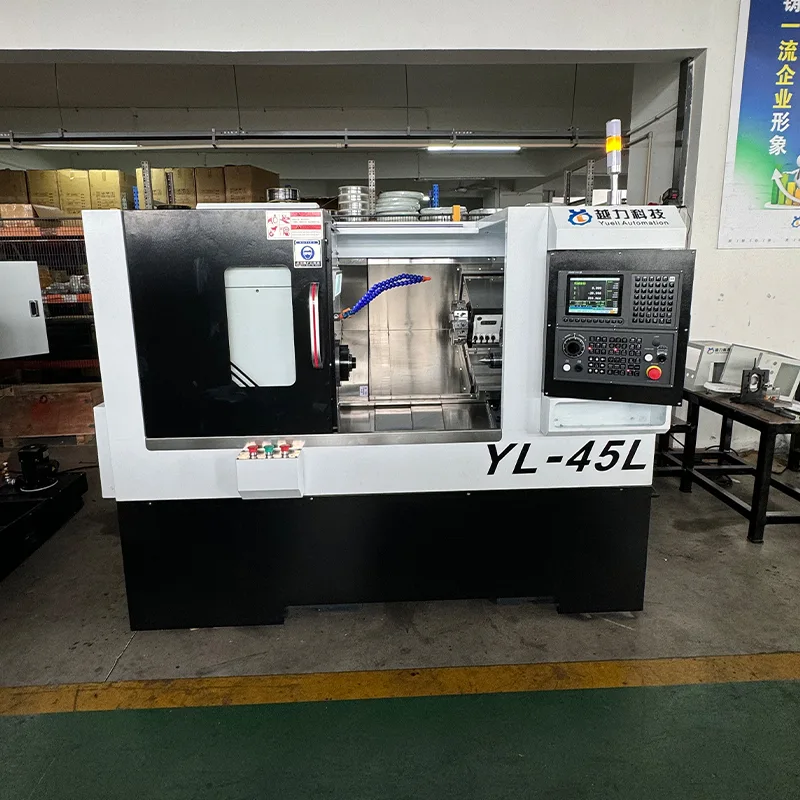

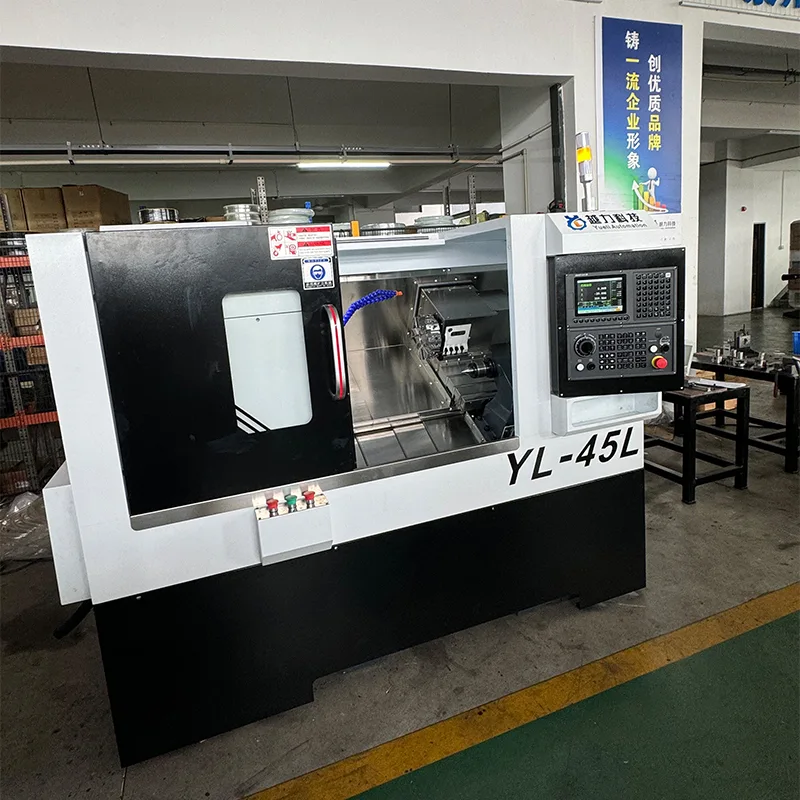

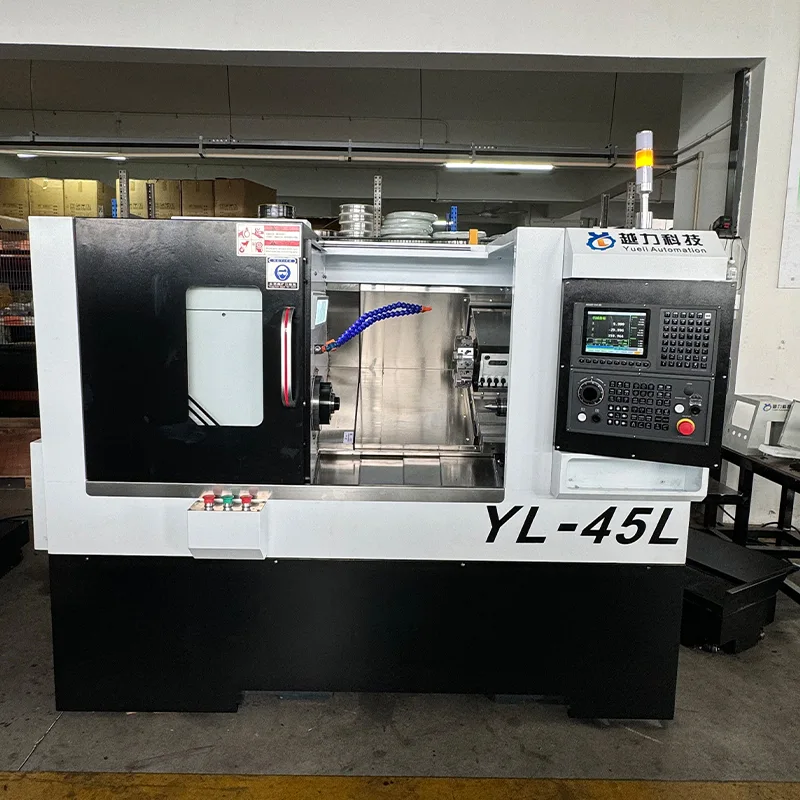

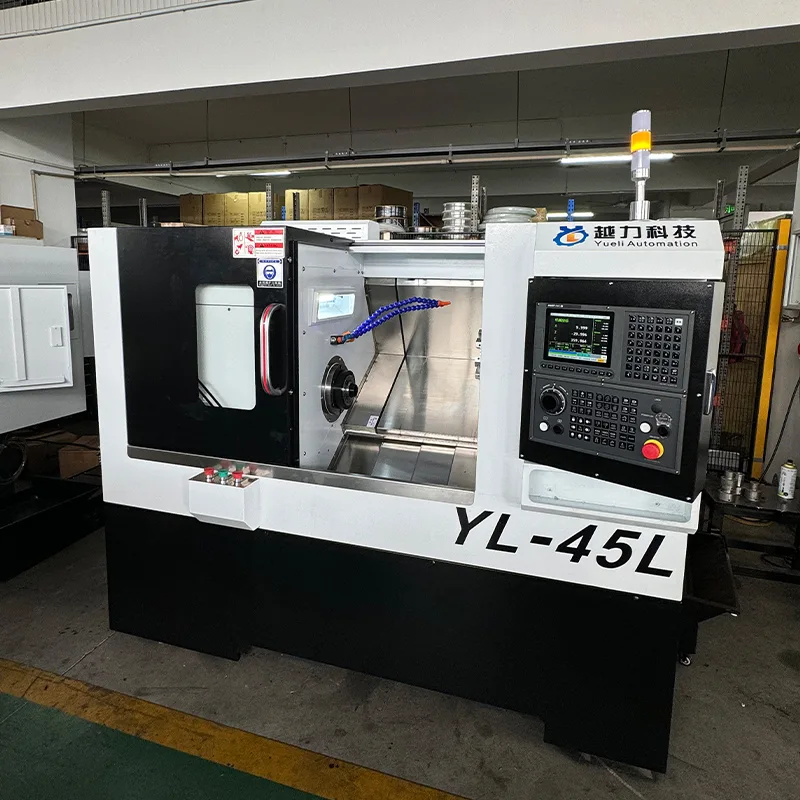

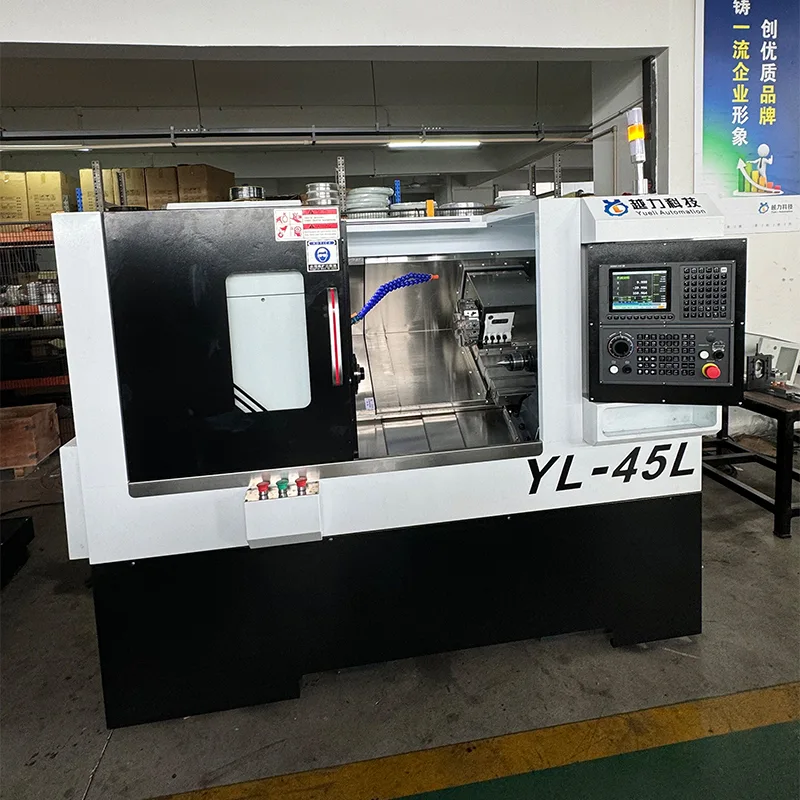

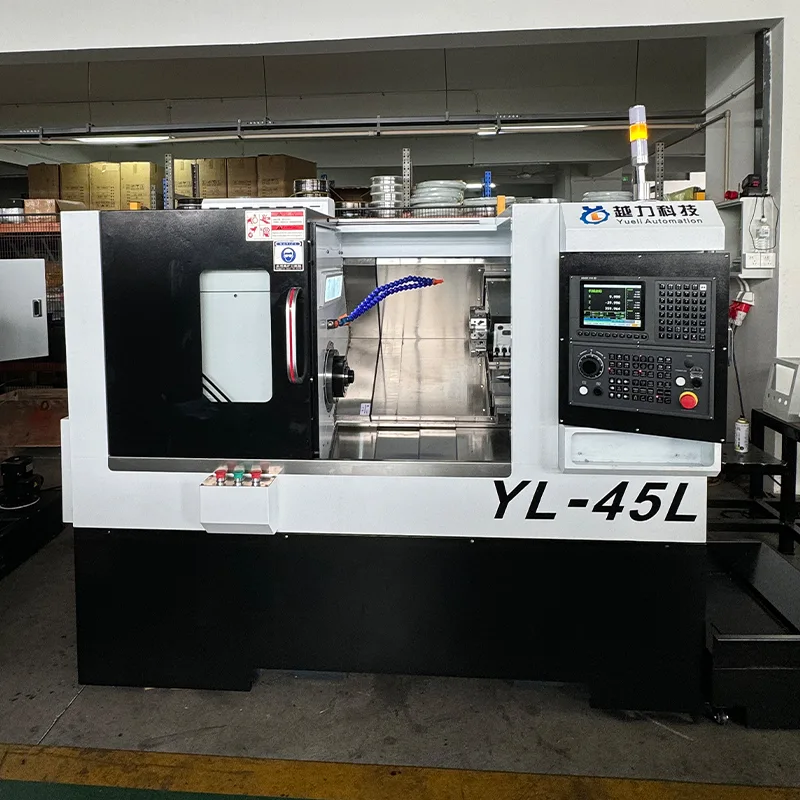

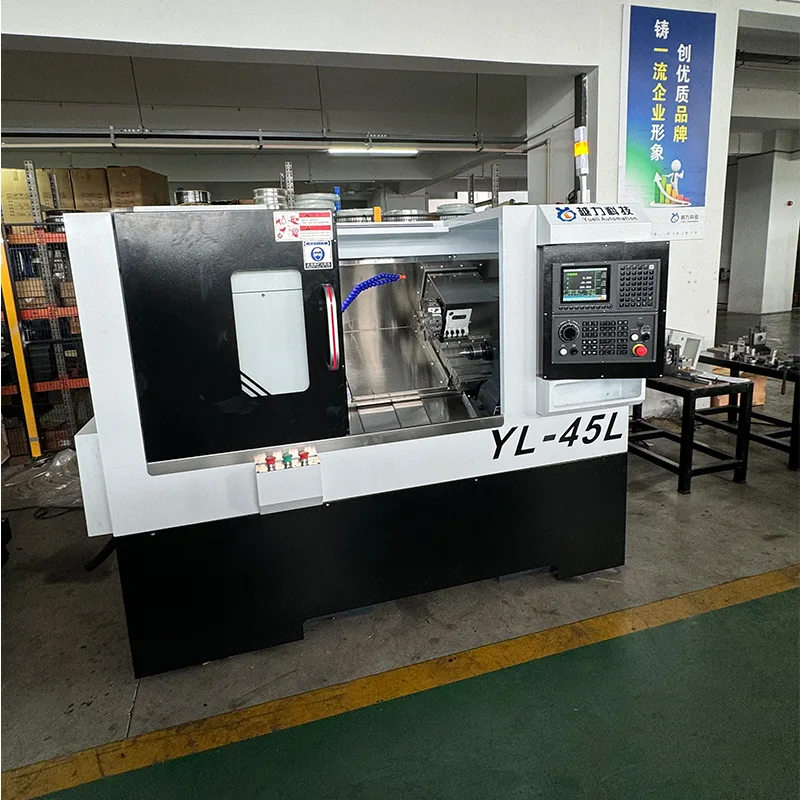

Le tour CNC à lit incliné avec tourelle servo et contre-pointe (modèle YL-45L) est produit par Quanzhou Yueli Automation Equipment Co., Ltd. La machine présente une conception à lit incliné à 30 degrés avec une tourelle à 63 servos pour l'outillage. Il est équipé du système CNC FANUC Oi-TF PLUS (5), de vis à billes de précision japonaises THK de 32 mm et de guides à rouleaux linéaires de précision de 30 mm, offrant des performances d'usinage stables et précises. La vitesse de broche varie de 0 à 5 000 tr/min avec un moteur de broche Huahong de 7,5 kW. La machine est équipée d'une contre-pointe à guidage linéaire avec propulsion hydraulique, la course de la contre-pointe est de 500 mm et le cône de la contre-pointe est MT4. Le diamètre de tournage maximum est de 375 mm et la longueur d'usinage maximale est de 380 mm avec mandrin.

Spécifications techniques

Les paramètres techniques suivants s'appliquent au tour CNC à banc incliné avec tourelle servo et contre-pointe.

Configuration principale

Le tour CNC à banc incliné avec tourelle servo et contre-pointe est équipé des composants clés suivants.

Accessoires standards

Les accessoires suivants sont inclus avec le tour CNC à banc incliné avec tourelle servo et contre-pointe.

Structure de la machine et caractéristiques clés

Le tour CNC à banc incliné avec tourelle servo et contre-pointe intègre les caractéristiques structurelles et de performances suivantes.

· Lit : conception du lit incliné à 30 degrés pour plus de rigidité et un flux de copeaux efficace.

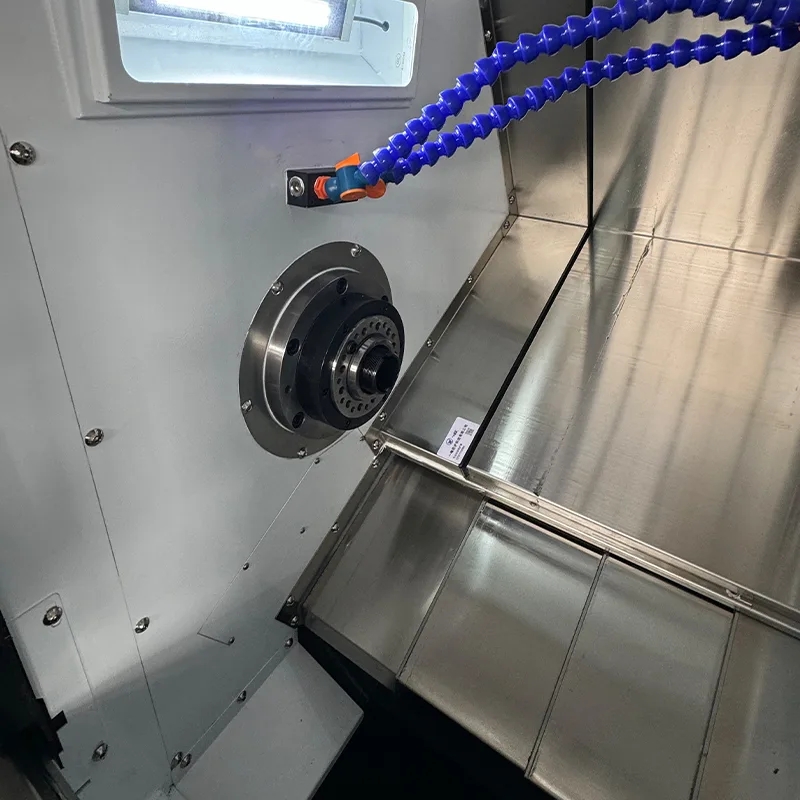

· Broche : assemblage de broche de précision à cartouche avec roulements Japan NSK. Modèle de broche A2-5 de 170 mm de diamètre. Plage de vitesse 0-5000 tr/min.

· Rails de guidage : guides à rouleaux linéaires de précision Japon THK 30 mm. Axe X avec 4 blocs standards, axe Z avec 4 blocs étendus.

· Vis à billes : vis à billes de précision japonaises THK de 32 mm avec pas de 10 mm pour les axes X et Z.

· Outillage : 63 tourelles servo pour changement d'outil automatique.

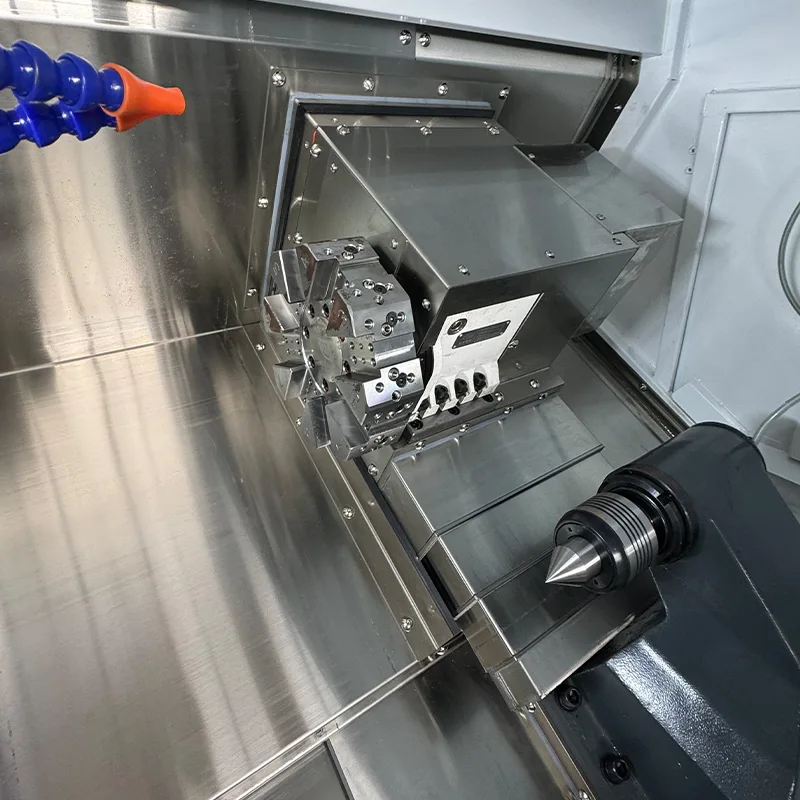

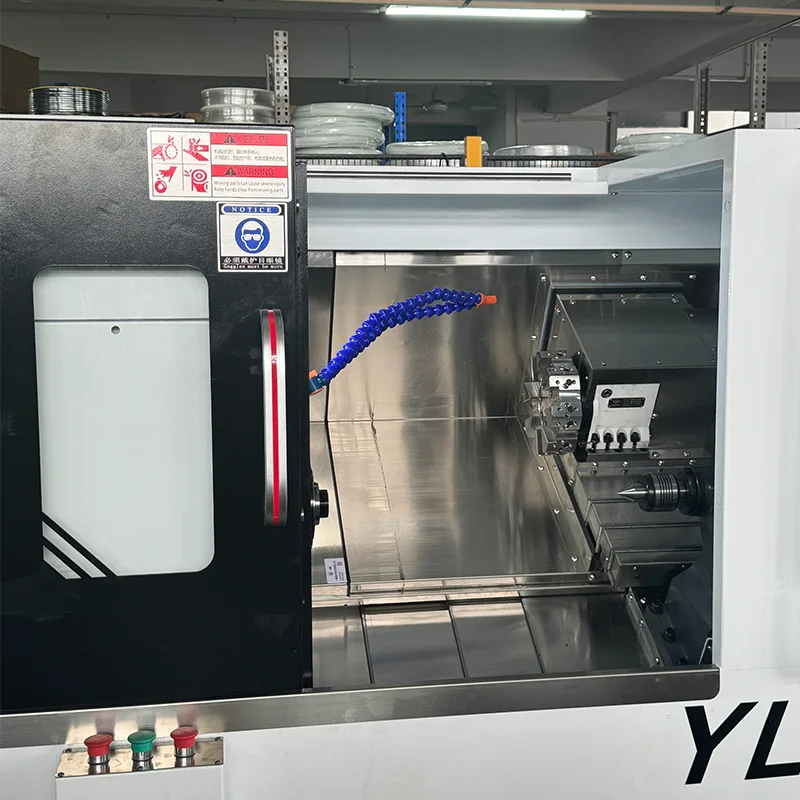

· Contre-pointe : Contre-pointe à guidage linéaire avec propulsion hydraulique. Course de la poupée mobile 500 mm. Contre-pointe conique MT4.

· Connexions moteur : Moteur principal avec entraînement par courroie, moteurs X et Z avec entraînement direct.

Informations de commande

Les prix et détails de commande suivants s'appliquent au tour CNC à banc incliné avec tourelle servo et contre-pointe.

· Nom du produit : tour CNC à lit incliné (type de tourelle à outils)

· Modèle : YL-45L

· Conditions de paiement : dépôt de 30 %, solde avant expédition

· Garantie : 1 an pour les pièces (dommages causés par l'homme exclus)

· Taxe : 13% TVA incluse

· Fret : inclus

Foire aux questions

Quel est le système de contrôle de ce tour CNC à banc incliné ?

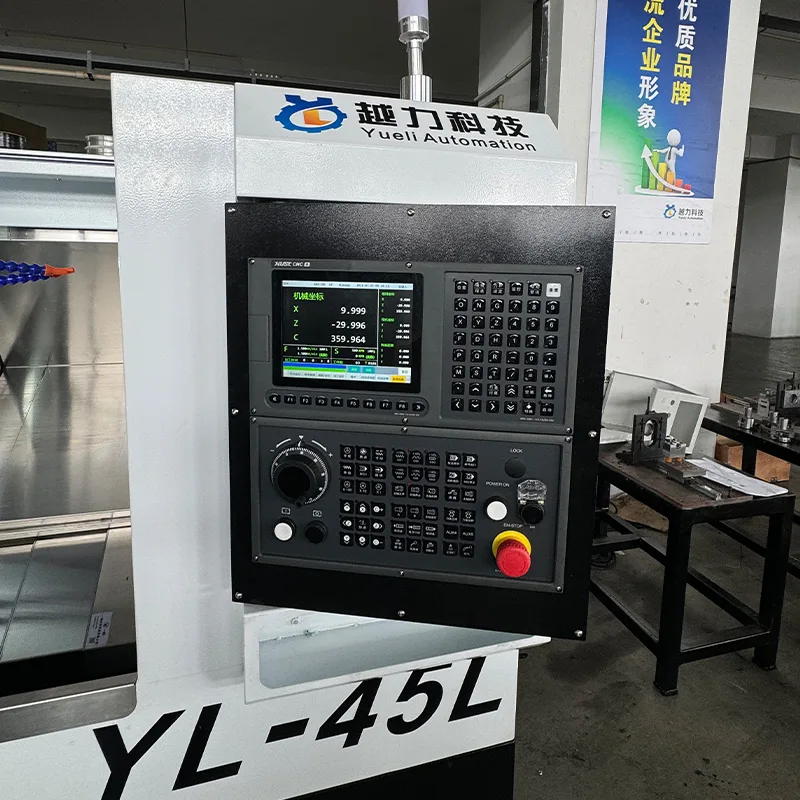

Le tour CNC à banc incliné utilise le système CNC FANUC Oi-TF PLUS (5) avec des servomoteurs FANUC et des entraînements pour les axes X et Z.

Quelle est la course des axes X et Z de cette machine ?

La course de l'axe X est de 200 mm et celle de l'axe Z est de 460 mm. Quelle est la vitesse de broche et la puissance du moteur de broche ?

La plage de vitesse de broche est de 0 à 5 000 tr/min et la puissance du moteur de broche est de 7,5 kW de Huahong.

De quel type de lit et d'outillage cette machine dispose-t-elle ?

La machine dispose d'un banc incliné à 30 degrés avec une tourelle à 63 servos pour un changement automatique d'outil.

Quelles sont les spécifications des rails de guidage et des vis à billes ?

Les axes X et Z utilisent des vis à billes de précision de 32 mm et des guides à rouleaux linéaires de précision de 30 mm, tous deux provenant du Japon THK.

Quel est le poids et les dimensions de ce tour CNC ?

Les dimensions de la machine sont de 1 875 × 1 021 × 1 263 mm et son poids est d’environ 1,8 tonne.

De quel type de contre-pointe la machine dispose-t-elle ?

La machine est équipée d'une contre-pointe à guidage linéaire avec propulsion hydraulique, la course de la contre-pointe est de 500 mm et le cône de la contre-pointe est MT4.
