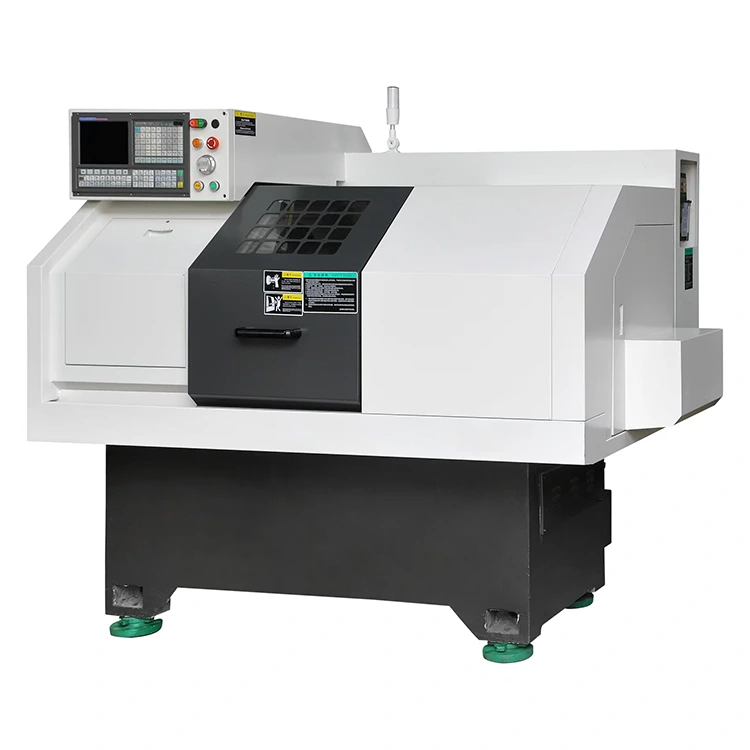

Machine intégrée à ferme

Client

Réza

Numéro de devis

YL2025091101

Contact

Réza

Date du devis

2025-9-11

CC.

Validité du devis

30 jours

Tél

Délai de livraison

20 jours après avoir reçu le dépôt

Prix

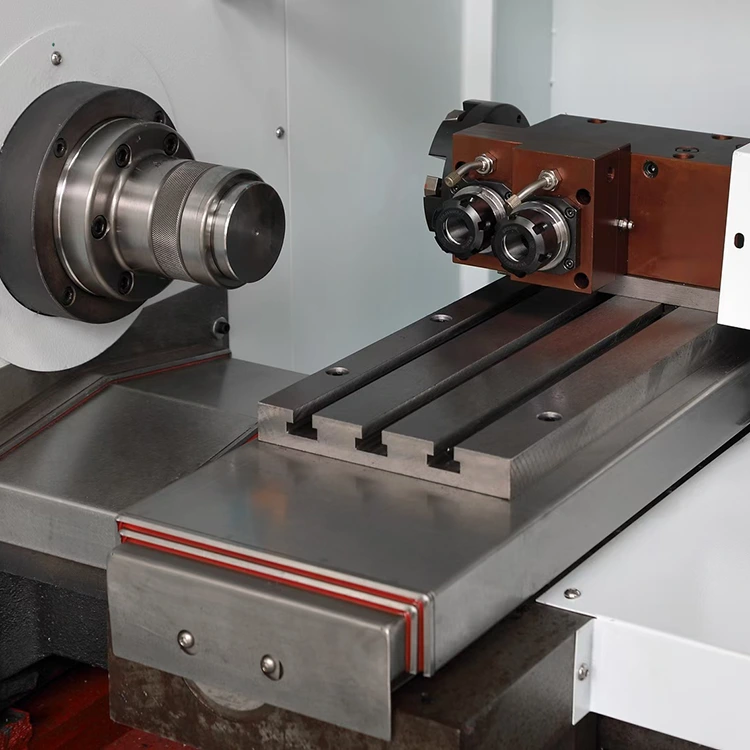

0640 (y compris la tête motrice Fly-cutter et la tourelle à outils carrée)

RMB42000SET

Paiement

T/T.30 % comme dépôt, 70 % paiement avant la livraison.

Garantie

Un an.


 Nom

 Spécification

Capacité de traitement

Diamètre maximum d'oscillation au-dessus du lit (mm)

280

Diamètre d'oscillation maximum sur le chariot (Φ/mm)

f160

Longueur de tournage maximale (Φ/mm)

280

Diamètre de tournage maximum (Φ/mm)

280

Diamètre maximum du trou traversant pour les barres (Φ/mm)

42

Broche

Type de nez de broche (GB 5900.1)

A2-5

 Cône du trou du revêtement de broche

21°

GB21°

Diamètre du trou traversant de la broche (Φ/mm)

49

 Diamètre du trou traversant de la barre d'attelage de la broche

41.5

Filetage de barre d'attelage de broche

M48×1,5

Plage de vitesse de broche (r/min)

0-3000（4000）

Configuration standard : 0-3 000 (en option : 4 000)

 Mode de changement de vitesse de broche

32

Broche indépendante : 3 à l'avant, 2 à l'arrière

Puissance du moteur principal (capacité continue) (kW)

4

Puissance du moteur principal (valeur maximale instantanée) (kW)

4

Vitesse de déplacement rapide sur l'axe X (m/min)

15

Vitesse de déplacement rapide sur l'axe Z (m/min)

15

Couple du servomoteur de l'axe X (N·m)

110/6,4

Couple du servomoteur de l'axe Z (N·m)

110/6,4

Course sur l'axe X (mm)

640

Course sur l'axe Z (mm)

280

Méthode de connexion du moteur sur les axes X et Z

 Couplage direct

Rail de guidage sur l'axe Z

Z-30-640

Vis à billes axe Z 30-640 type carré

X-Après.

X-30-540

Vis à billes axe X 30-540 type carré

 Type de voie de guidage

（30FZS）

Guidage linéaire (30FZS)

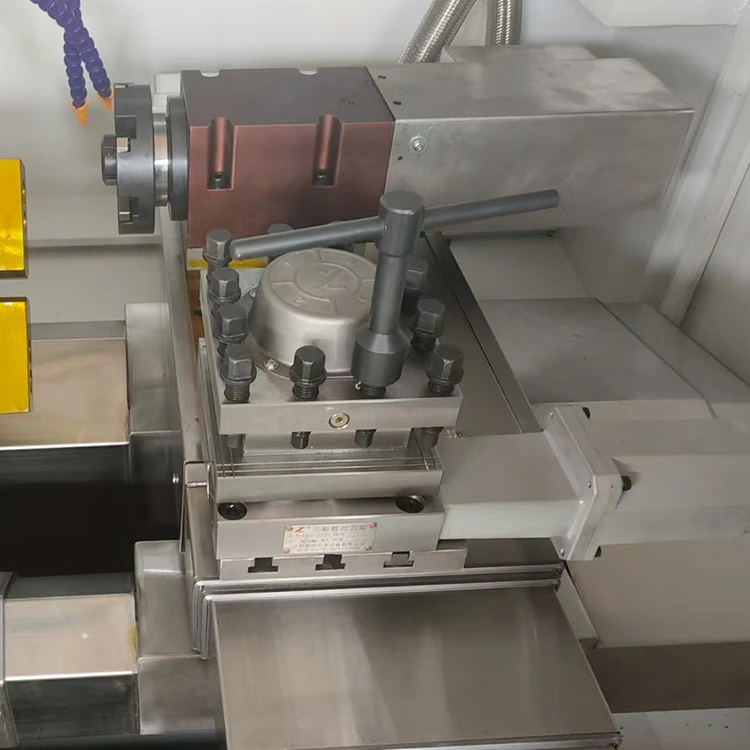

Tourelle à outils

 Type de tourelle à outils

6125

 Nombre de postes d'outils

（MM）

Taille de l'outil (mm)

20*20

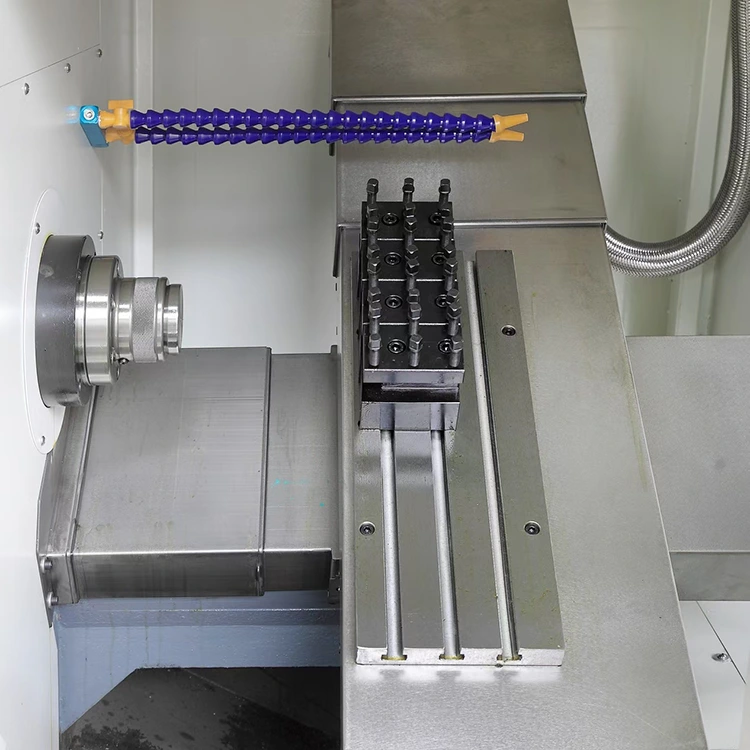

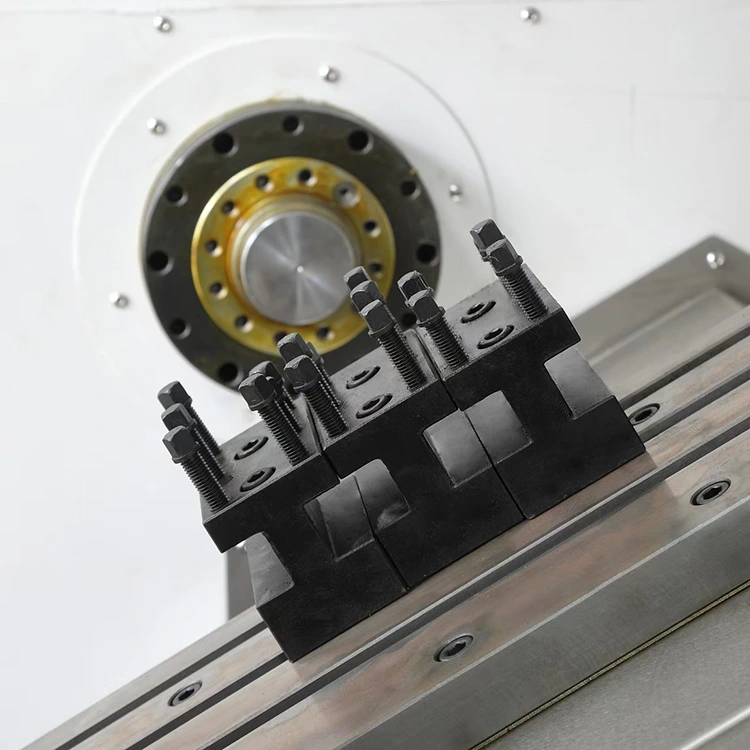

Poste à outils fixe (20×20)

Ferme

Course standard sur l'axe X

2400mm

Vitesse maximale de l'axe X

1,5 mm/s

Course standard sur l'axe Y

650mm

Vitesse maximale sur l'axe Y

1 m/s

Course standard de l'axe Z

1000mm

Vitesse maximale sur l'axe Z

1,5 m/s

 Hauteur du plateau depuis le sol

1100mm

 Taille du plateau

550*350mm

 Nombre de plateaux

2

2 photos

 Matériau de la ferme

acier

 Fin de pince

，

Serrage pneumatique  rotation pneumatique

 Mode de transmission

Guidage linéaire avec crémaillère inclinée

 Tension d'entrée

220V

 Pression d'air d'entrée

0,5-0,8 pa

Alimentation

 Puissance totale nominale

9KW

 Courant total nominal

20A

Spécification

 Poids de la machine

900 kg

Taille de la machine (L × L × H)

1650×1250×1600mm

autre

 Méthode de serrage

Diamètre du mandrin (facultatif)

 Puissance de la pompe à eau

380V/90w

Modèle de vis à billes (axe X)

2508

Modèle à vis à billes (axe z)

3208

Type de convoyeur à copeaux (achat en option)

Champ d'usinage

 Pièces et accessoires de quincaillerie pour motos automobiles
