Centre de perçage et de taraudage à guidage linéaire, type ouvert

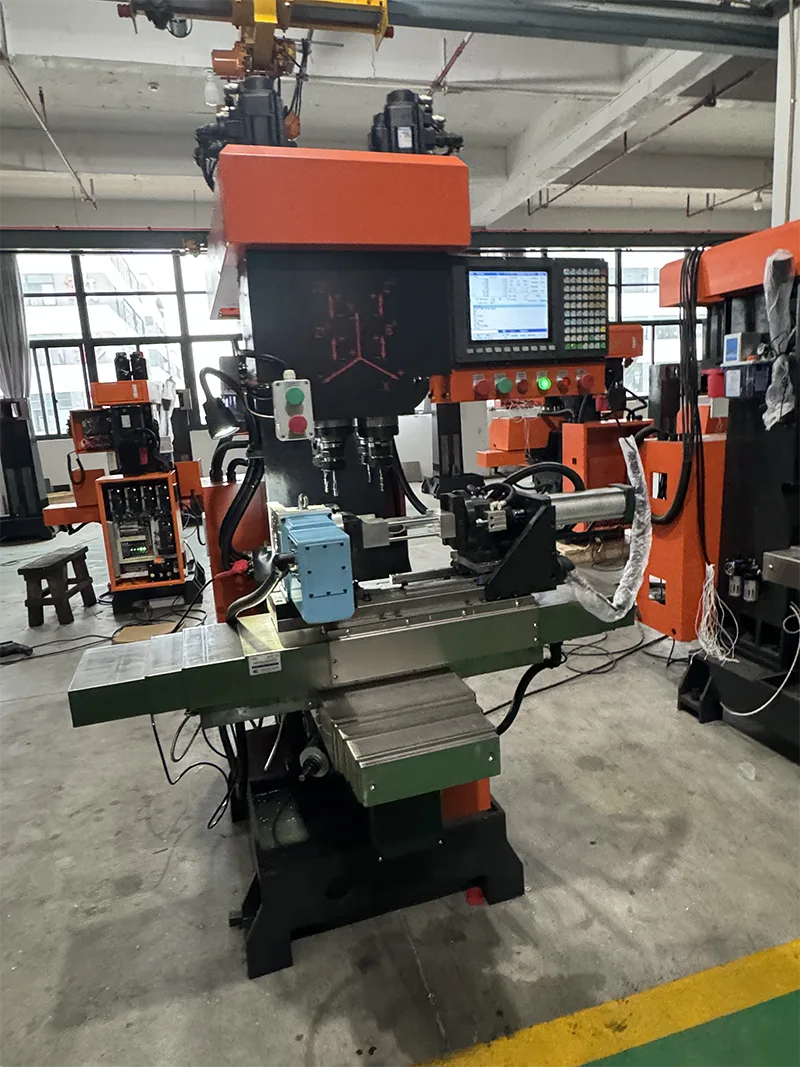

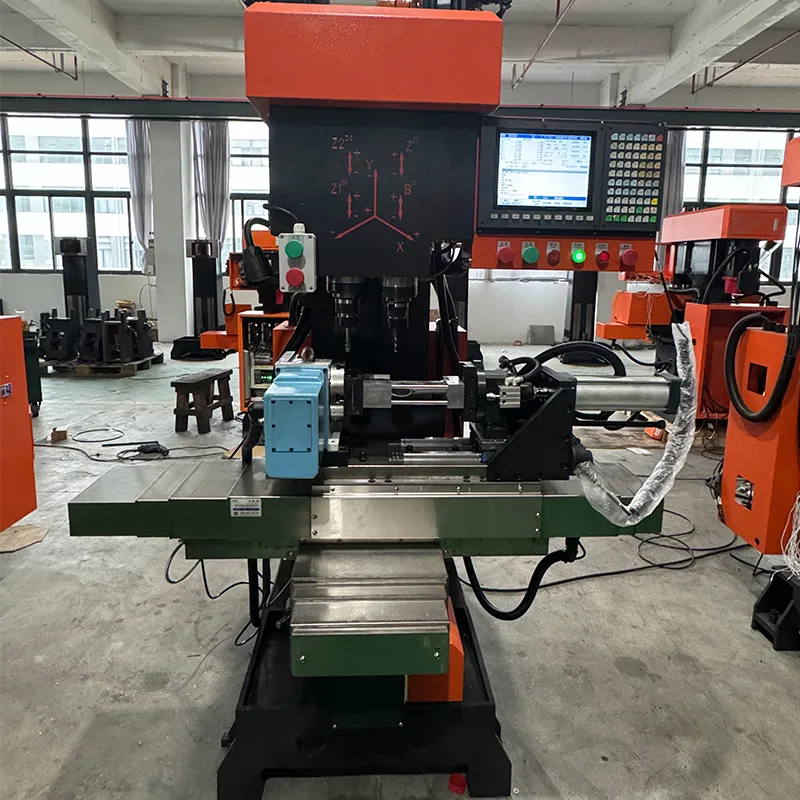

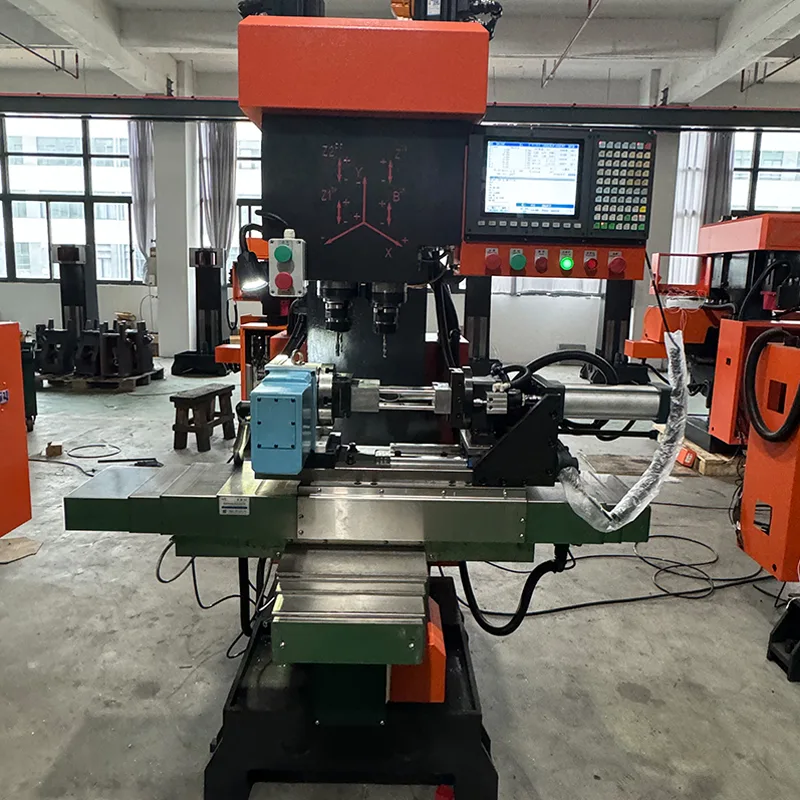

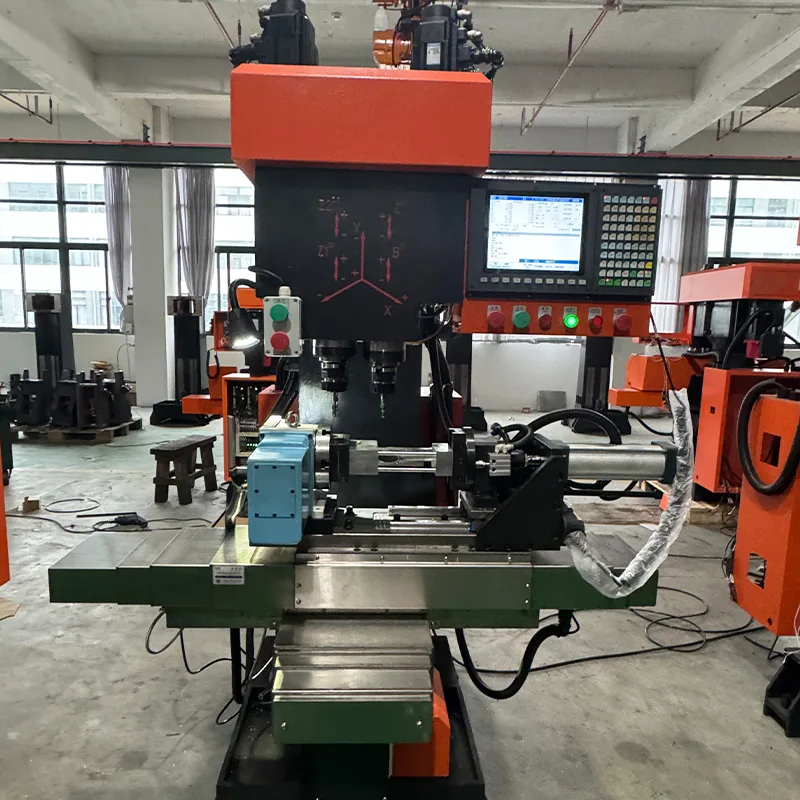

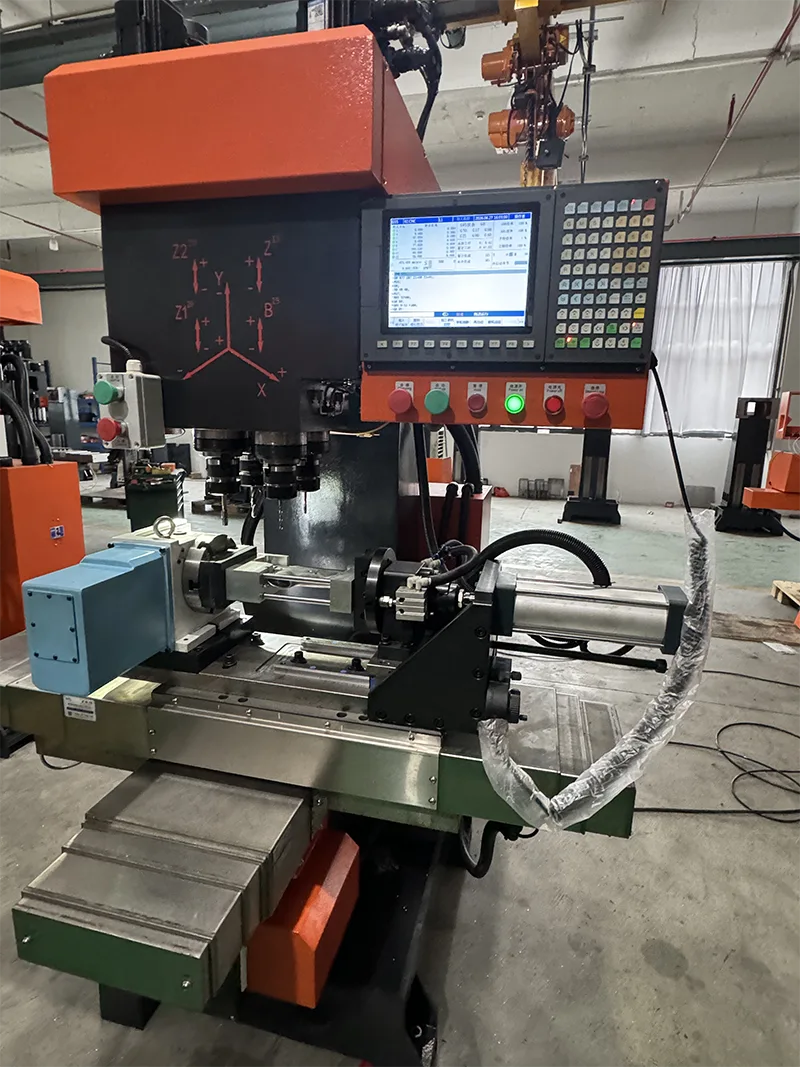

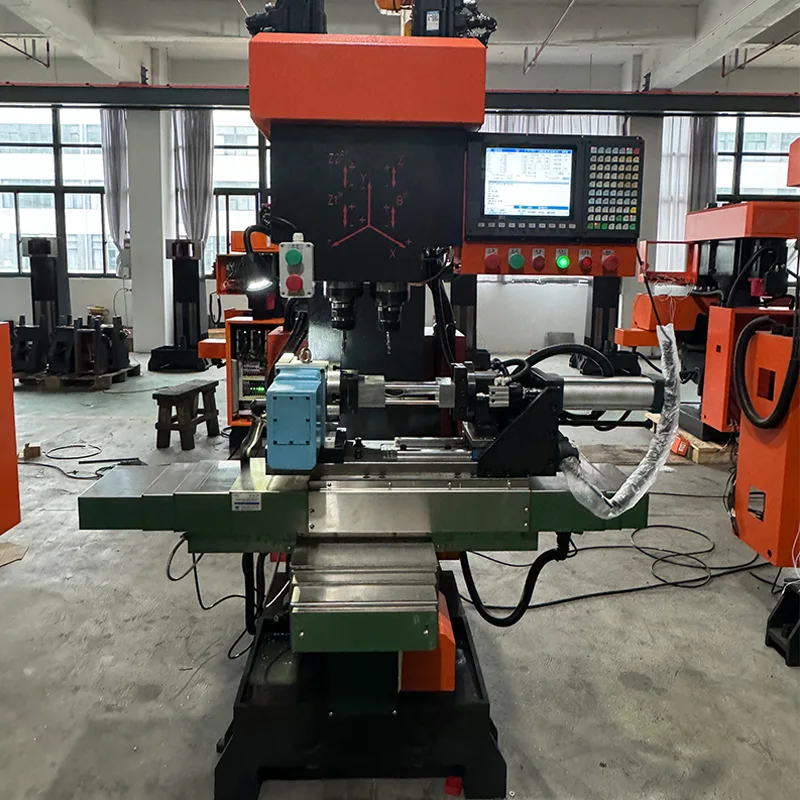

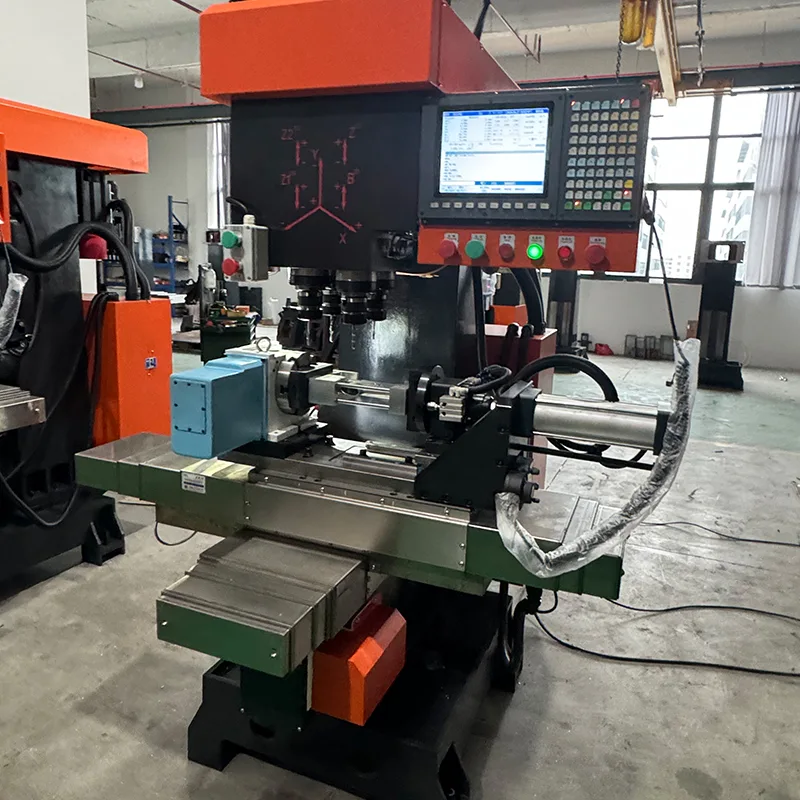

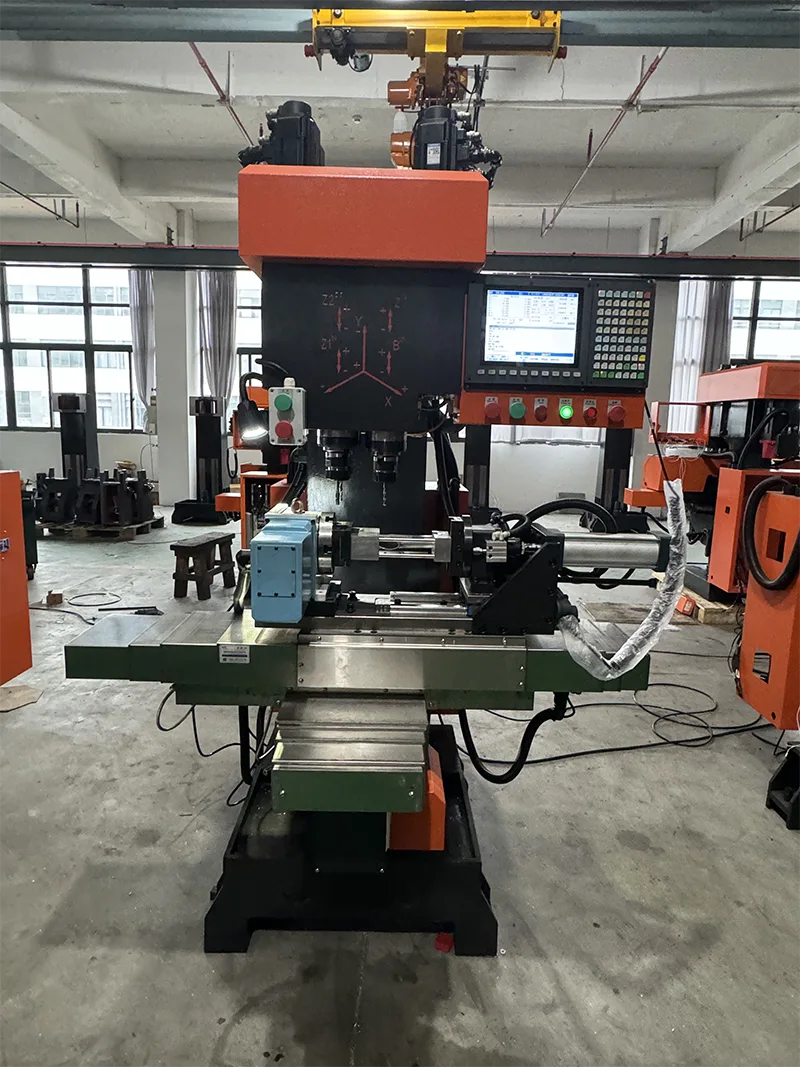

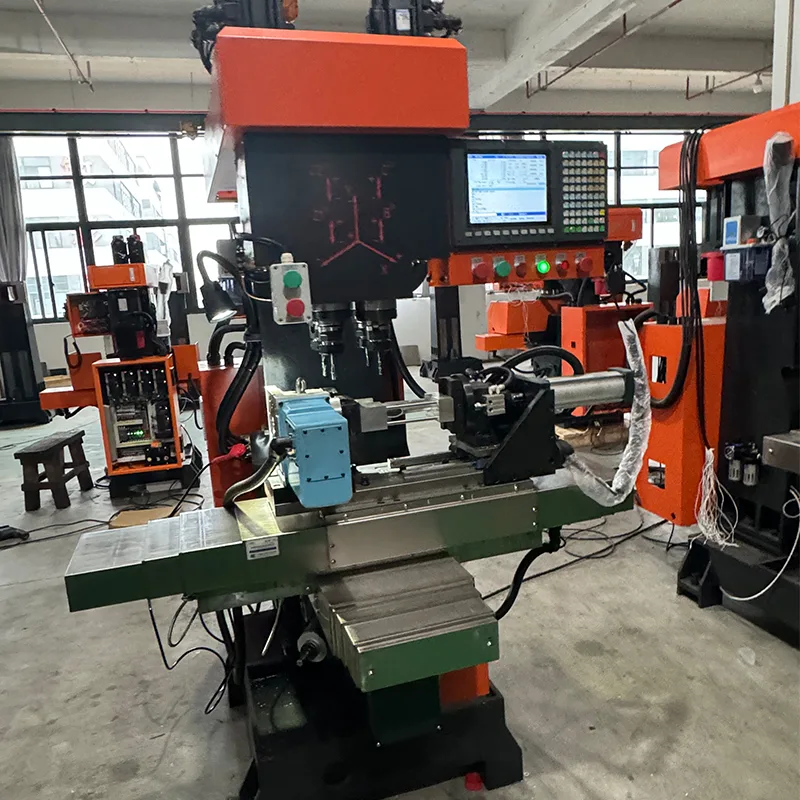

Le centre de taraudage de perçage à guidage linéaire ZSK540 de type ouvert est un centre de taraudage de perçage à guidage linéaire vertical à 4 axes en configuration de type ouvert. Ce modèle est livré sans boîtier en tôle, offrant une conception à cadre ouvert adaptée aux applications où un boîtier complet n'est pas requis. La machine est équipée du système CNC Taiwan Syntec bus avec écran tactile, doté d'une interface homme-machine conviviale pour une programmation intuitive et un fonctionnement simple. Avec la fonction CNC 4 axes, les quatre axes peuvent effectuer des opérations de perçage, de taraudage et de fraisage. Le moteur de servobroche de 5,5 kW avec convertisseur de fréquence intégré permet un taraudage rigide et une régulation de vitesse en continu, garantissant ainsi la précision de l'usinage.

Configuration de la machine et caractéristiques structurelles

Le centre de taraudage de perçage à guidage linéaire ZSK540 de type ouvert est construit avec les configurations standard et les caractéristiques structurelles suivantes.

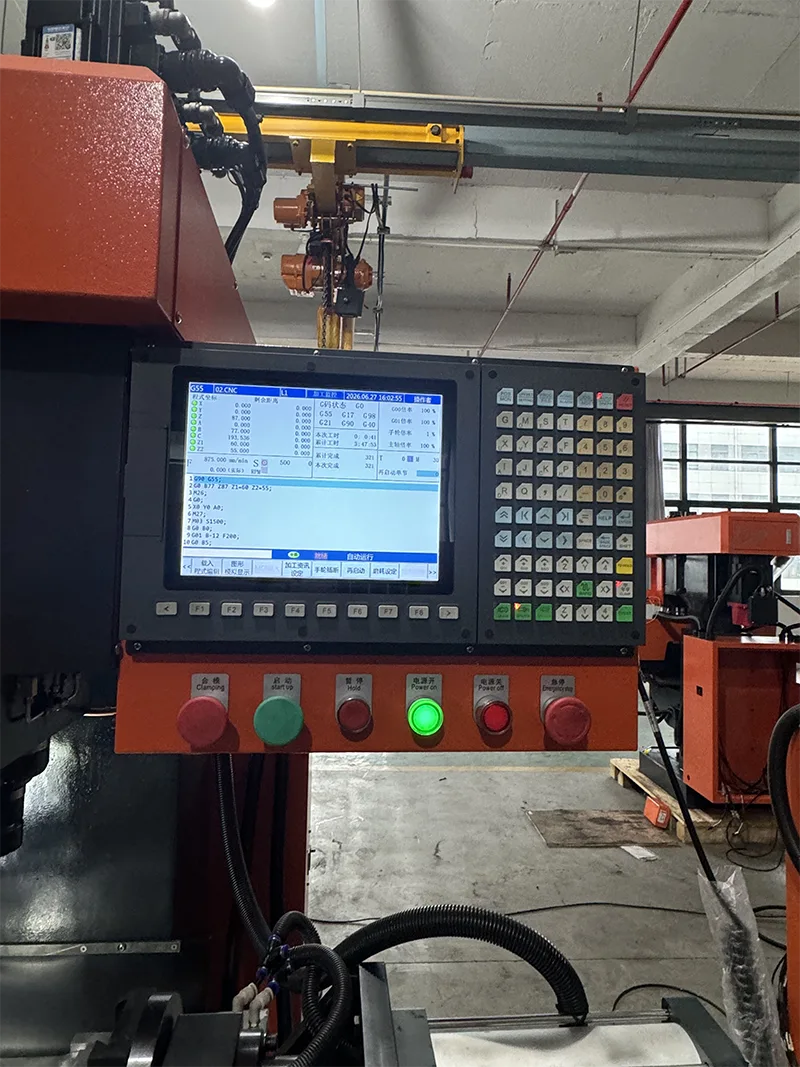

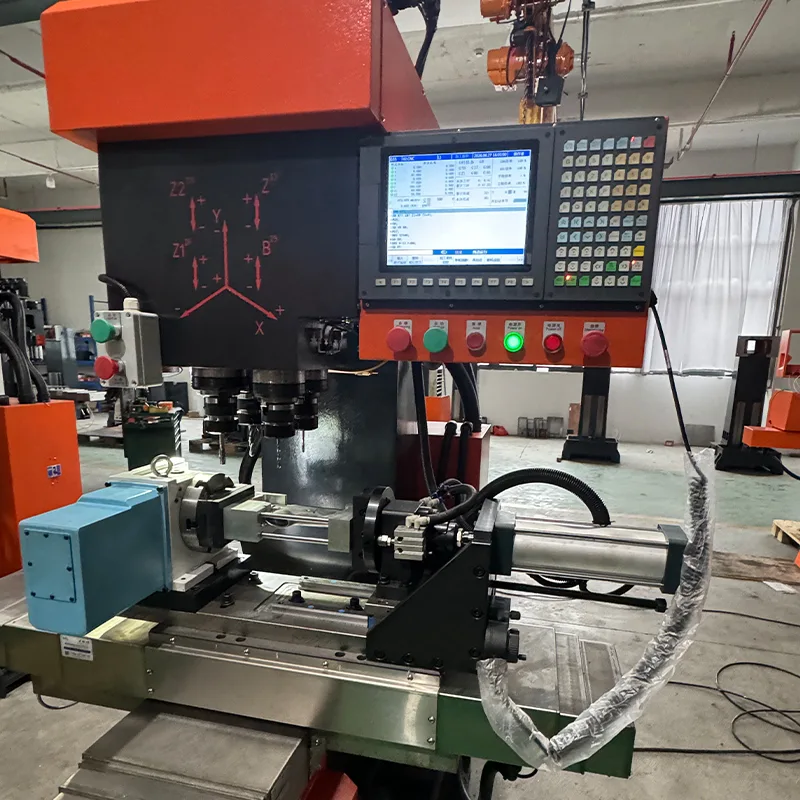

· Système CNC : système CNC de bus Taiwan Syntec avec écran tactile. Interface homme-machine conviviale. Programmation intuitive. Opération simple. Rapide à apprendre.

· Système servo : servomoteurs Syntec, 5 unités au total (4 avec frein). Servomoteur de broche Huahong de 5,5 kW.

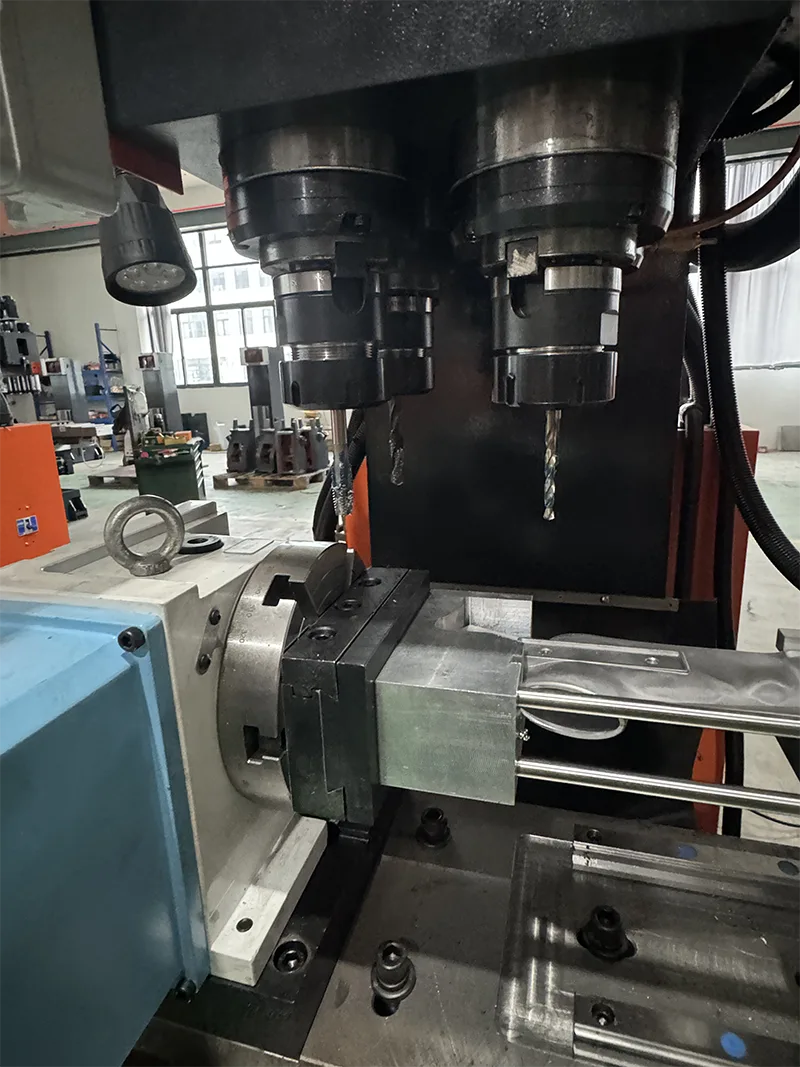

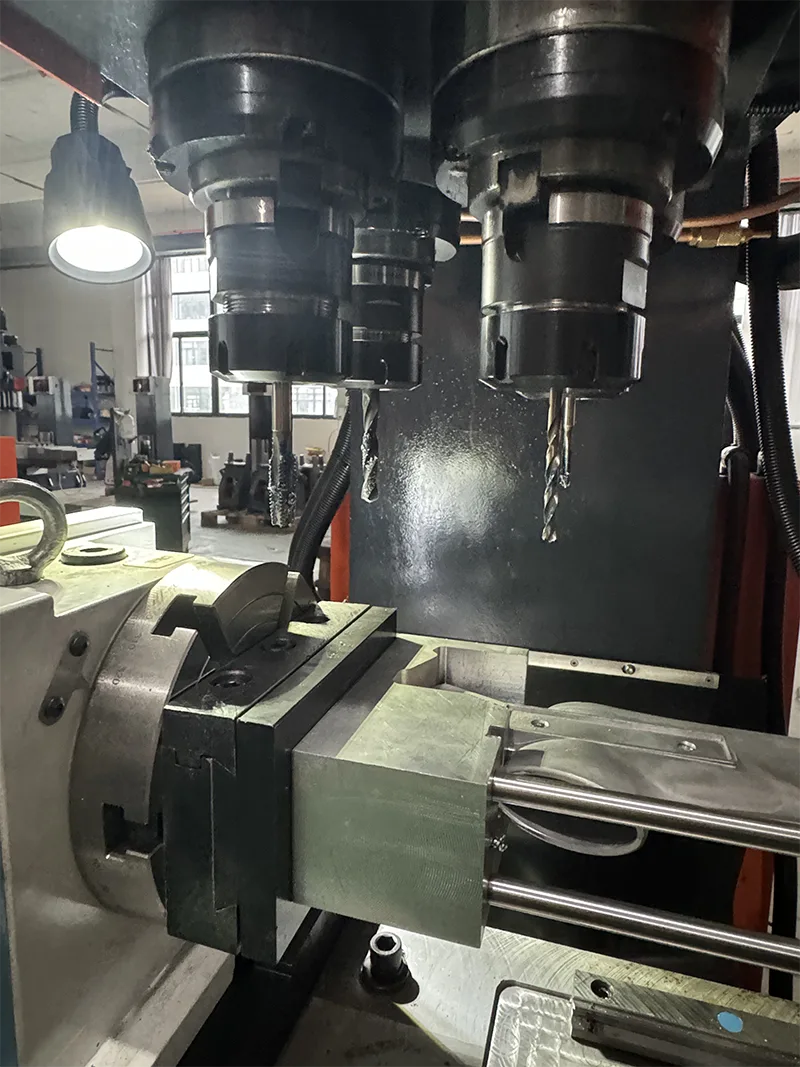

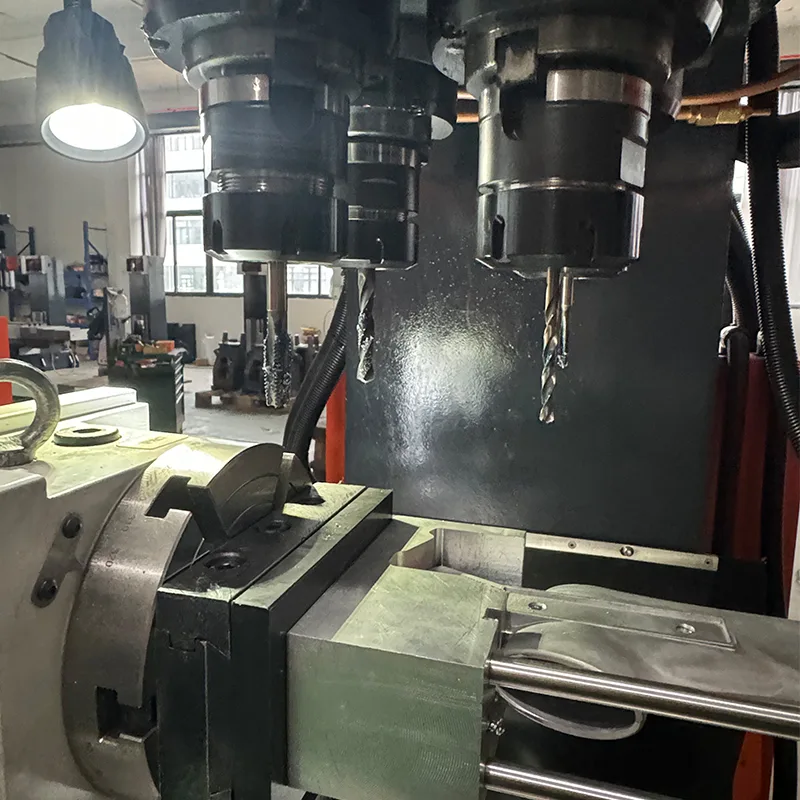

· Broche : cône de broche BT40. Diamètre du manchon de broche 105mm. Vitesse de broche 0-3000 tr/min.

· Rails de guidage et vis à billes : guides linéaires Hiwin (6 unités) et vis à billes Dinghan (3 unités). Pas de l'axe Z 10 mm, pas de l'axe X/Y 16 mm. Supporte les coupes lourdes.

· Composants pneumatiques : composants pneumatiques importés de Corée.

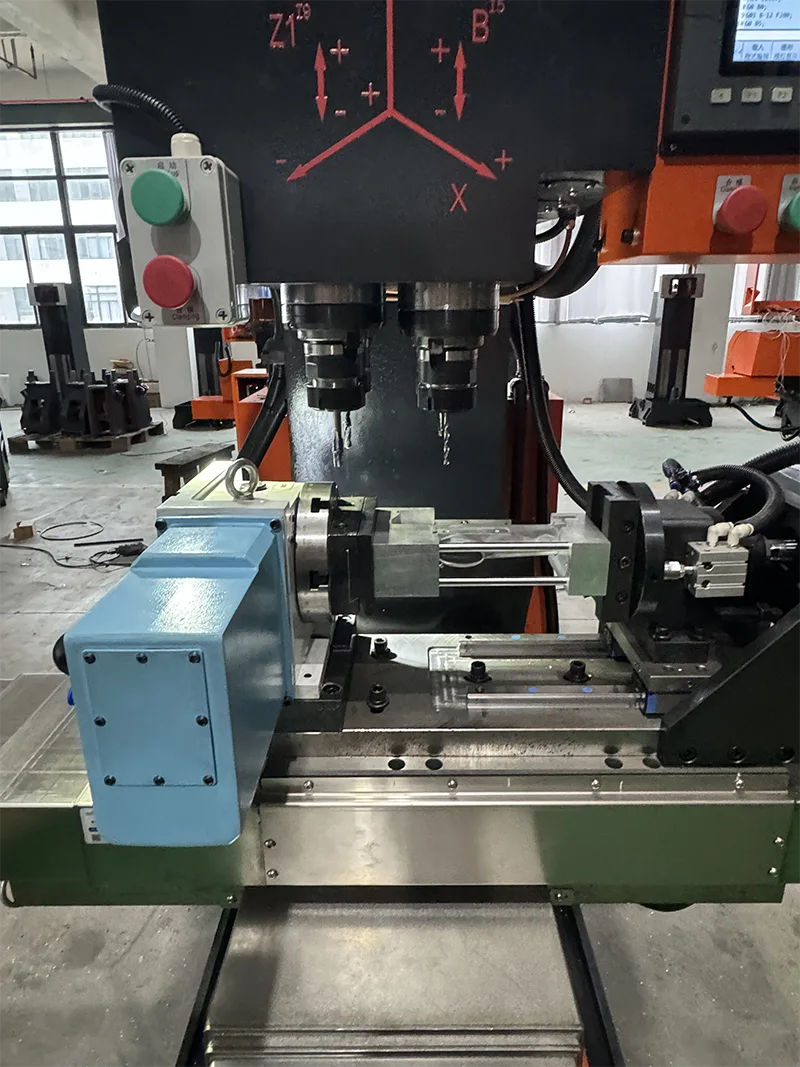

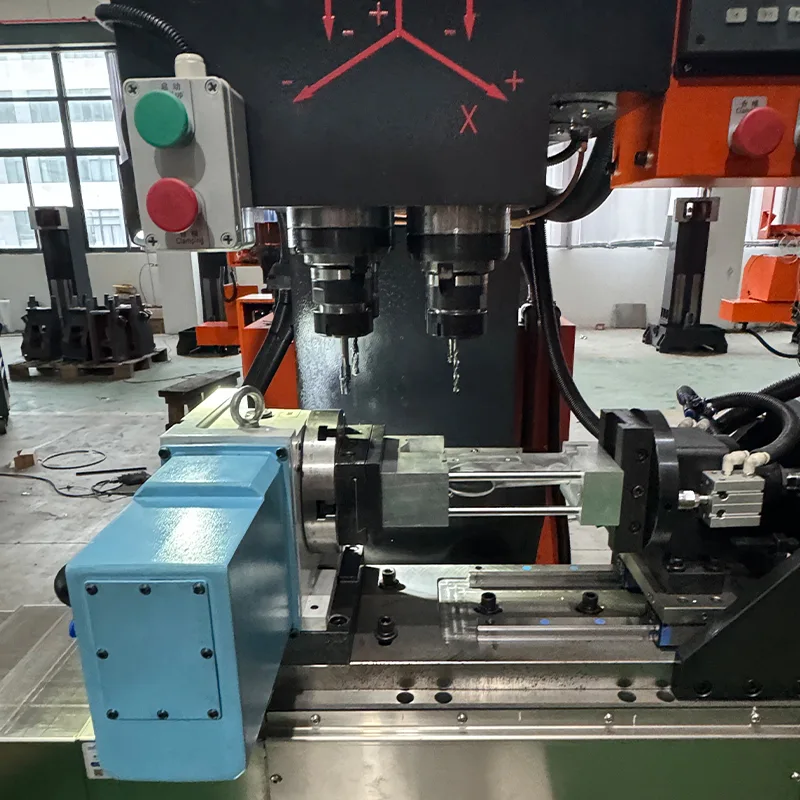

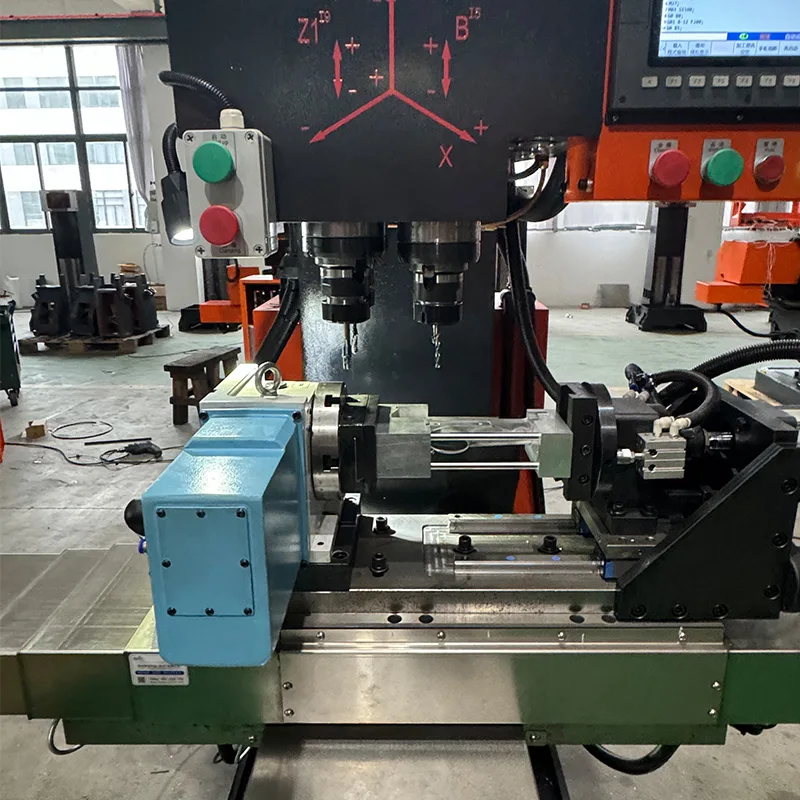

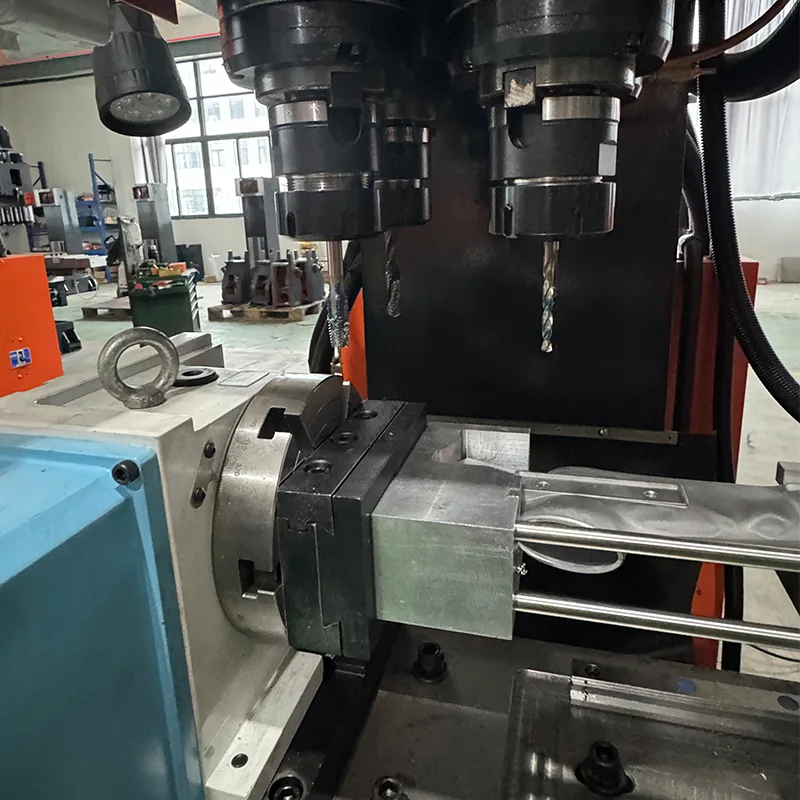

· Quatrième axe : équipé d'un quatrième axe pour le perçage, le taraudage, le fraisage et le rainurage sur différents plans.

· Composants électriques : composants électriques standard chinois. Réservoir de liquide de refroidissement inclus.

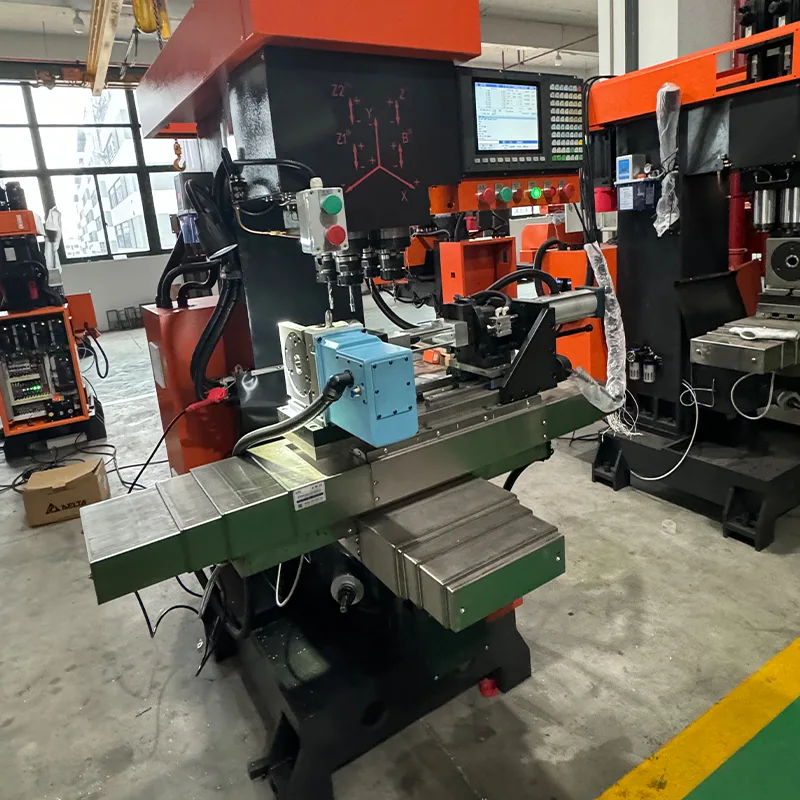

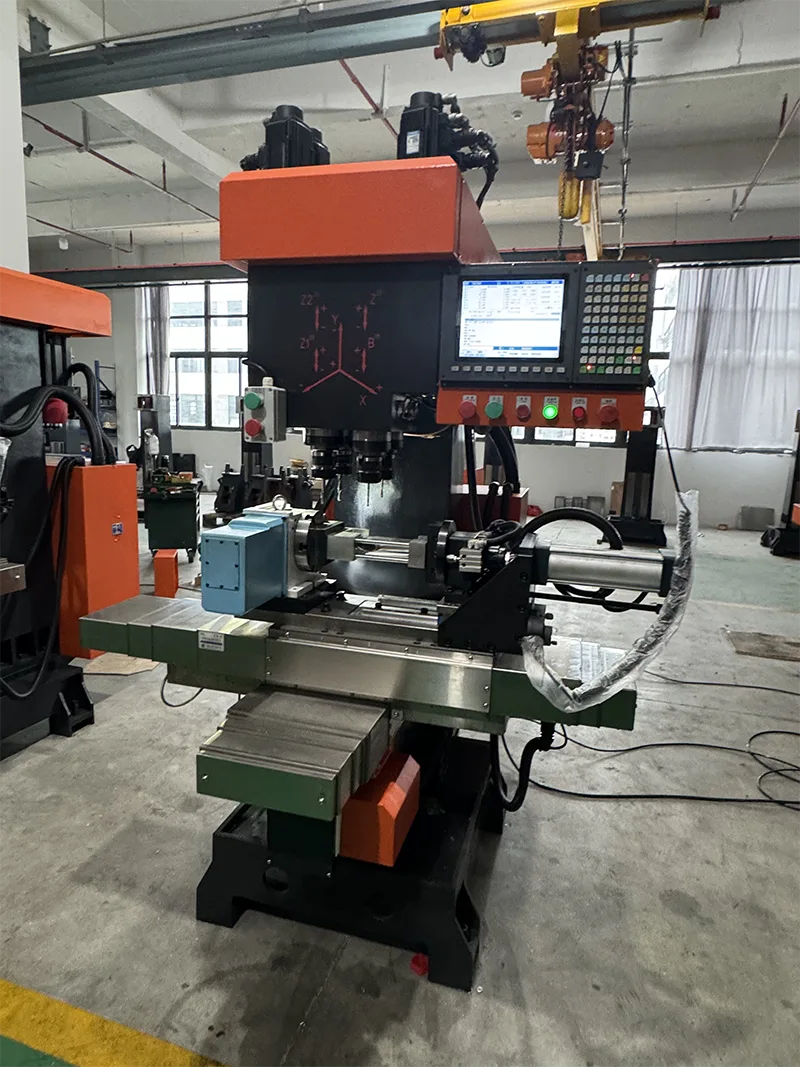

· Conception de type ouvert : Pas de boîtier en tôle. Structure à cadre ouvert pour un accès et un chargement faciles des pièces.

Spécifications techniques

Les paramètres techniques suivants s'appliquent au type ouvert à centre de taraudage et de perçage à guidage linéaire ZSK540.

Spécifications du quatrième axe

Le centre de perçage et de taraudage à guidage linéaire ZSK540 de type ouvert est équipé d'une unité de quatrième axe. Les paramètres suivants s'appliquent.

Capacité d'usinage et avantages opérationnels

Le centre de perçage et de taraudage à guidage linéaire ZSK540 de type ouvert est conçu pour une production efficace avec les capacités et avantages suivants.

· Usinage multi-axes : la fonction CNC 4 axes permet le perçage, le taraudage, le fraisage et le rainurage sur différents plans avec le quatrième axe.

· Capacité de coupe élevée : la table de travail et le support central avec guides linéaires à rouleaux Hiwin et vis à billes à rouleaux supportent les opérations de coupe lourdes.

· Haute précision : positionnement numérique avec une précision de positionnement répétée élevée. Vitesse de réglage rapide de l'outil.

· Productivité : un fonctionnement pratique permet à un seul opérateur de faire fonctionner plusieurs machines, réduisant ainsi les coûts et l'intensité du travail.

· Conception de type ouvert : aucun boîtier en tôle ne permet un accès facile pour le chargement et la maintenance des pièces.

Processus de fabrication et assurance qualité

Yueli suit des processus de fabrication et de contrôle qualité rigoureux pour garantir la fiabilité et la précision de la machine.

· Traitement des matériaux : Fonte traitée par traitement à haute température et vieillissement sur 6 mois.

· Assemblage de précision : processus d'assemblage strict pour les guides linéaires, les vis à billes et les roulements.

· Grattage professionnel : grattage de la base du moteur, grattage de l'extrémité de la broche et grattage de la surface de montage de la colonne.

· Contrôle qualité : détection d'erreur de pas avec mesure simultanée de rectitude dans les directions X et Y. Verticalité de la broche par rapport à la table de travail à moins de 0,01 mm. Guide de l'axe Z jusqu'à la perpendiculaire de la table à moins de 0,01 mm. Perpendiculaire de l'axe X-Y à moins de 0,005 mm.

· Traçabilité : Production scientifique avec système de contrôle qualité entièrement traçable.

Champs d'application

Le centre de taraudage et de perçage à guidage linéaire ZSK540 de type ouvert convient aux opérations de coupe de métal dans plusieurs industries desservies par Yueli.

· Matériaux : Cuivre, aluminium, alliage de zinc, acier.

· Articles sanitaires – composants et raccords de plomberie.

· Vannes de protection incendie – corps et composants de vannes.

· Quincaillerie – quincaillerie de commande de porte, quincaillerie électrique.

· Pièces automobiles – composants de moteur, accessoires de moto.

· Aéronautique – composants de précision.

· Fabrication de machines – pièces de machines générales.

Foire aux questions

Quelle est la différence entre ce modèle et la version fournie ?

Ce modèle n'a pas de boîtier en tôle. Il s'agit d'une configuration de type ouvert.

Quel est le cône de broche et la capacité de perçage maximale ?

Cône de broche BT40. Le diamètre maximum de perçage est de 50 mm. Le diamètre maximum de taraudage est de 50 mm.

Quels sont les déplacements des axes X et Y ?

La course de l'axe X est de 400 mm. La course de l'axe Y est de 280 mm.

De quelle marque sont les guides linéaires et les vis à billes ?

Guides linéaires et vis à billes Hiwin. Système CNC Taiwan Syntec. Composants pneumatiques importés de Corée.

À quelles industries cette machine est-elle adaptée ?

Articles sanitaires, vannes de protection incendie, quincaillerie, quincaillerie électrique, aérospatiale, fabrication de machines, pièces automobiles.
