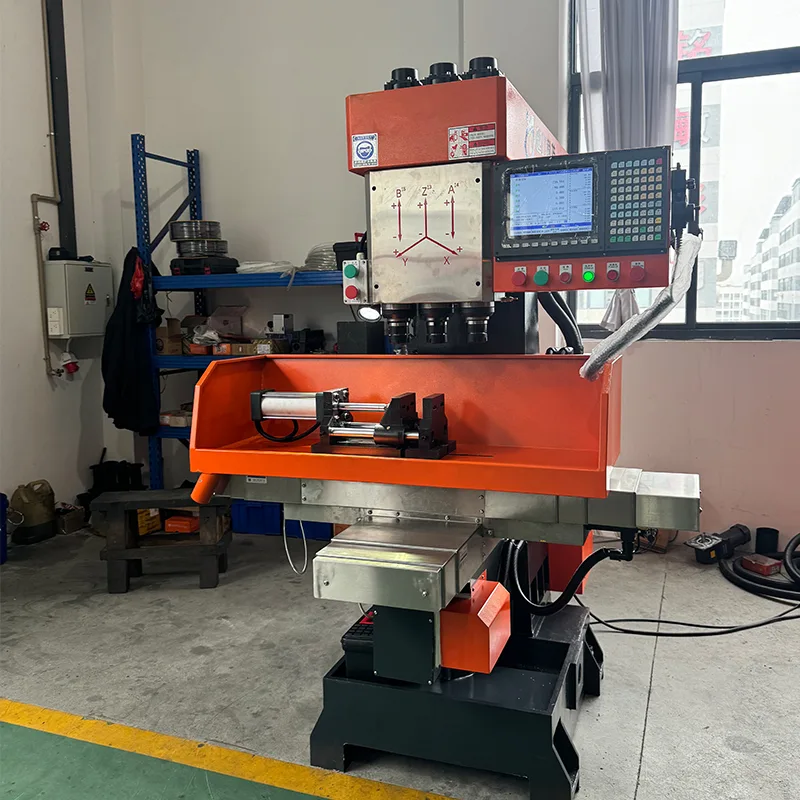

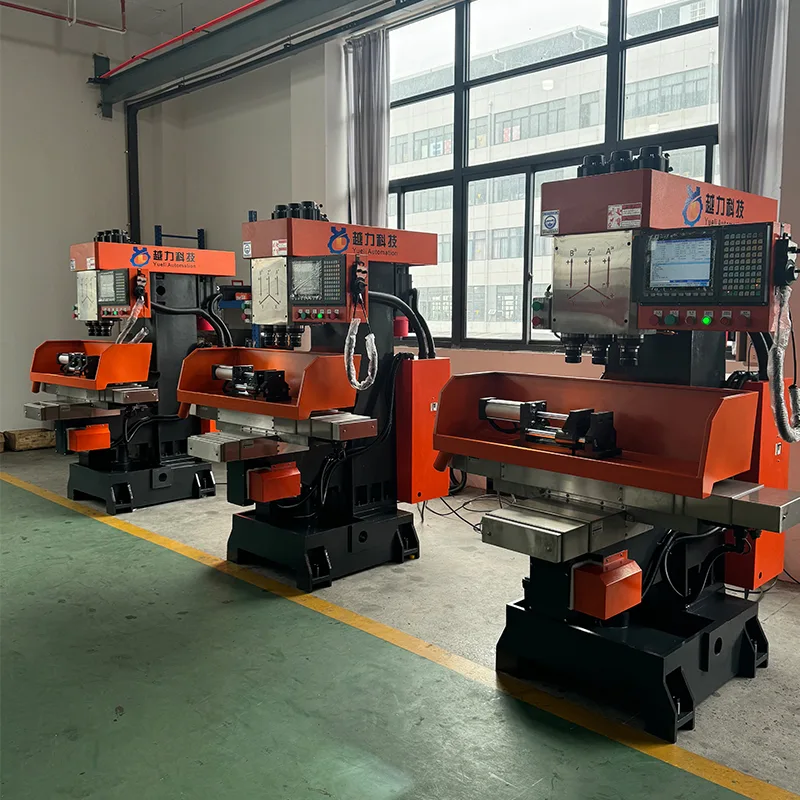

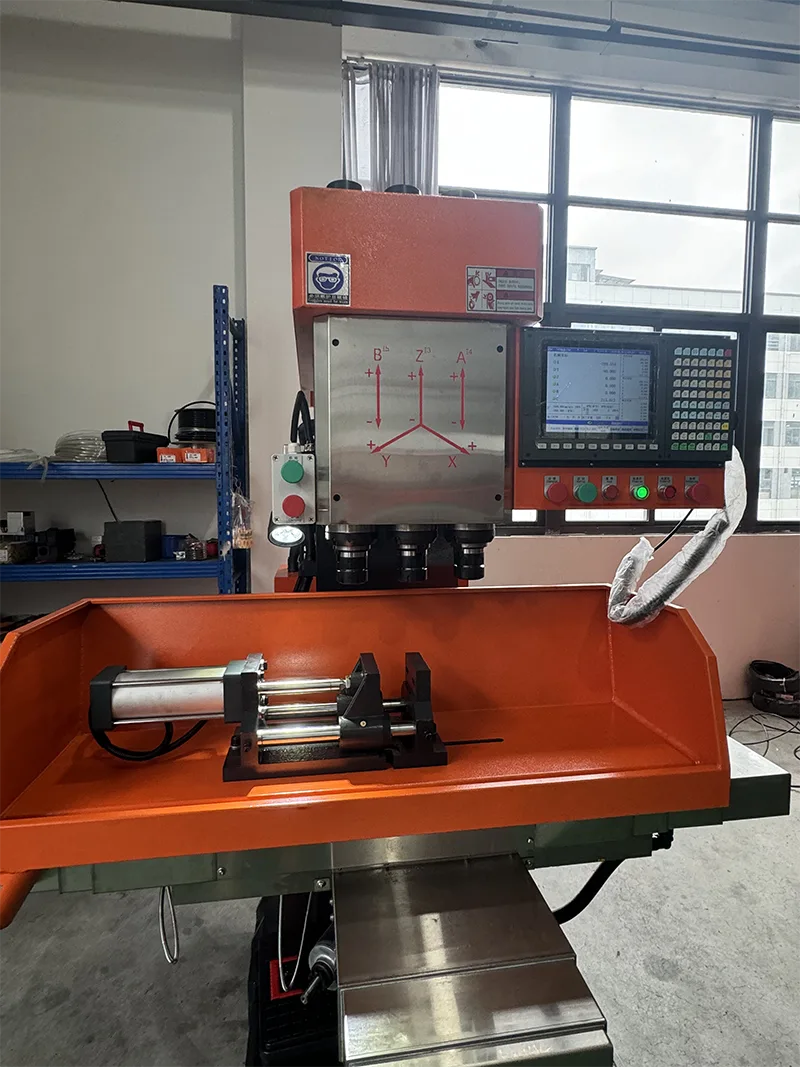

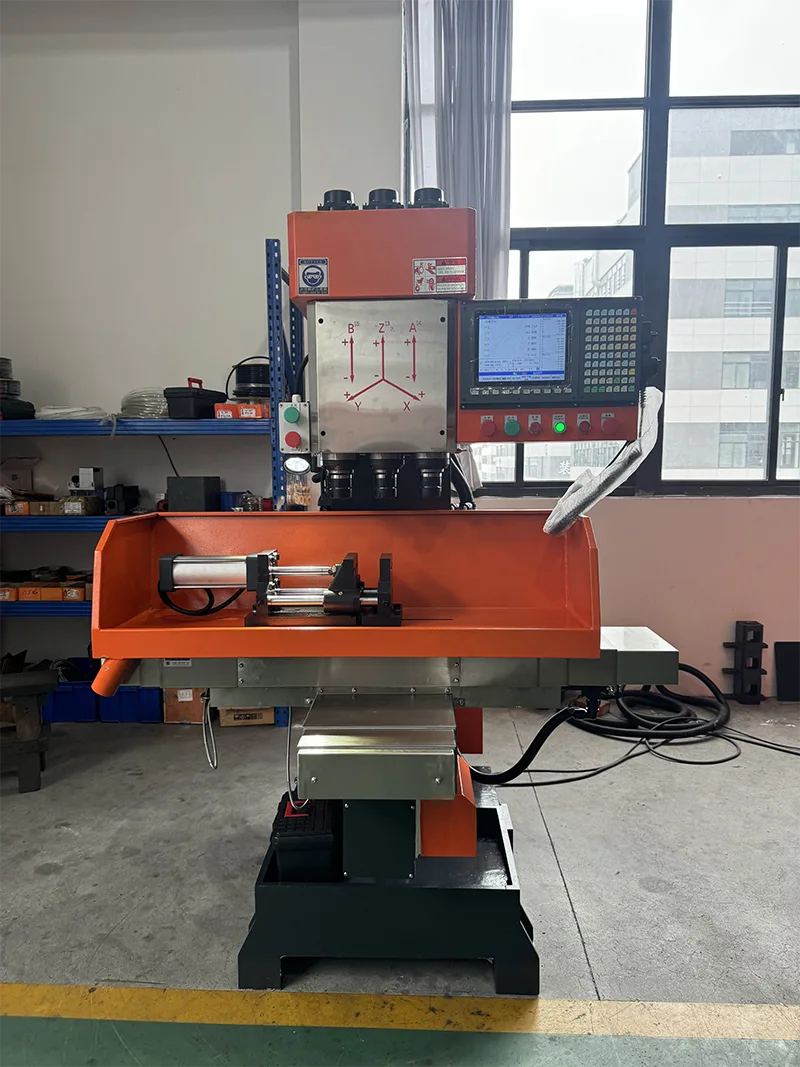

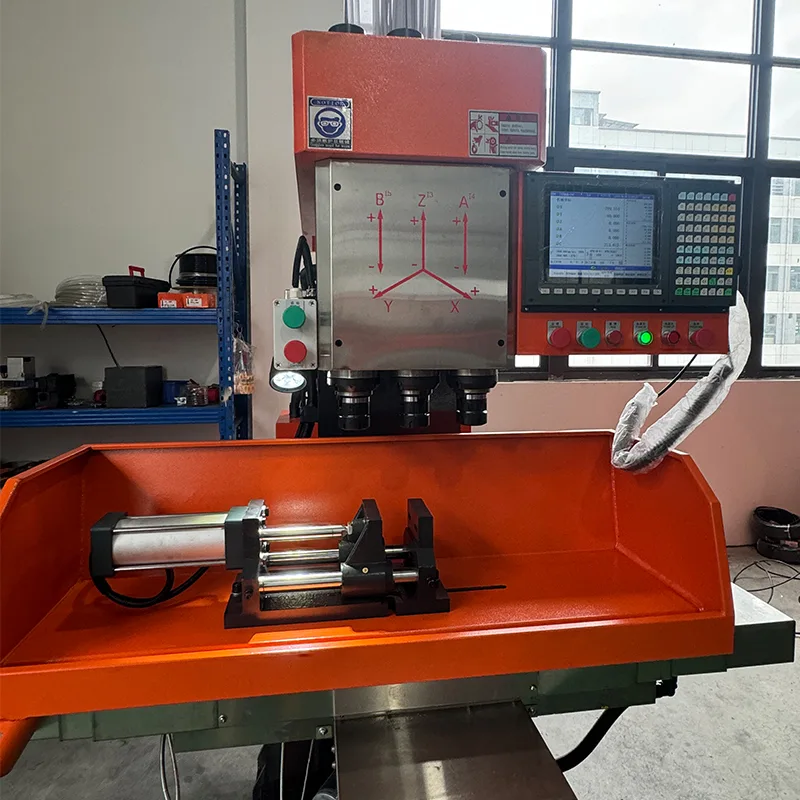

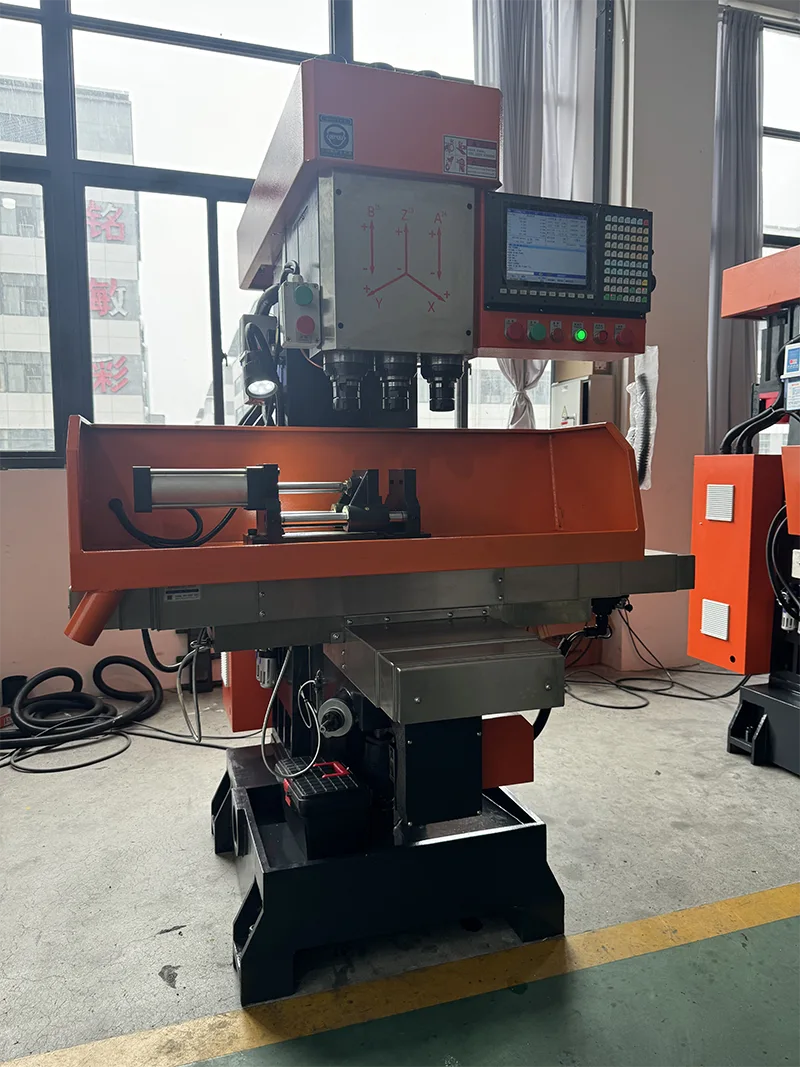

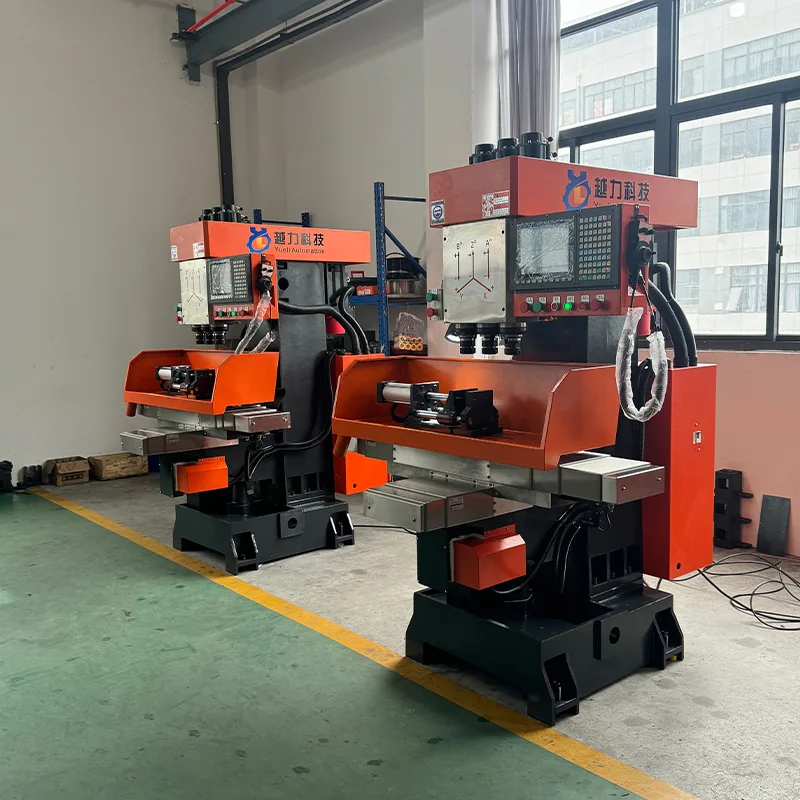

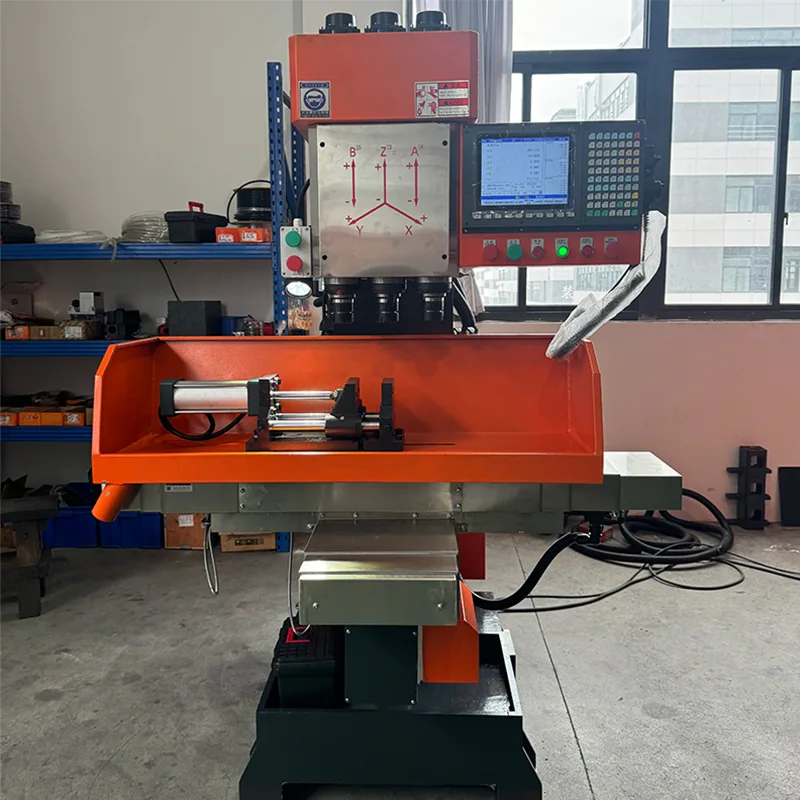

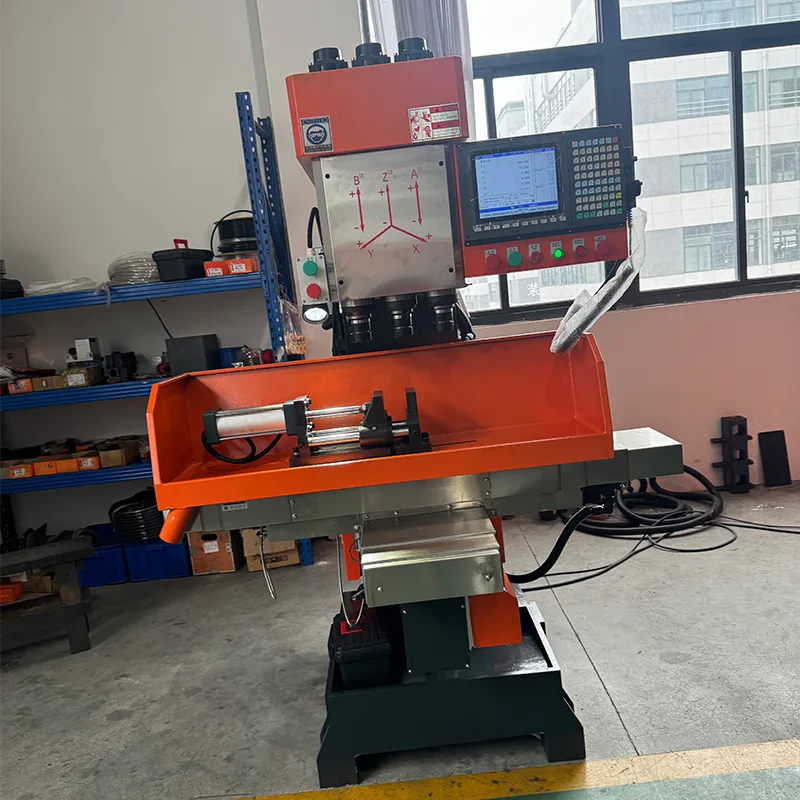

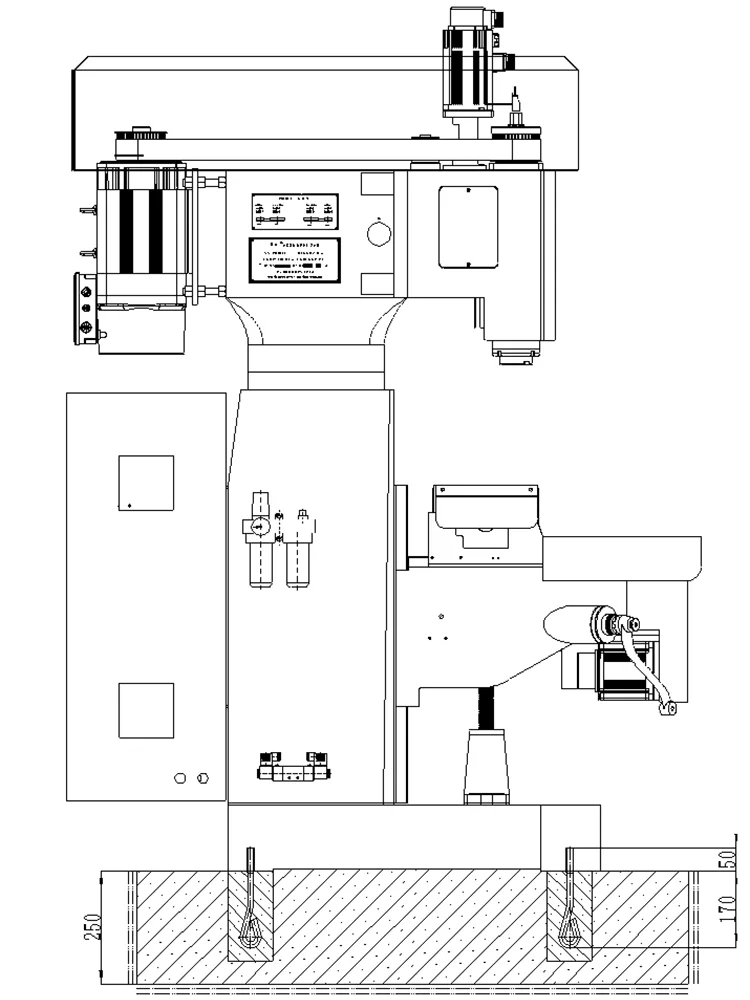

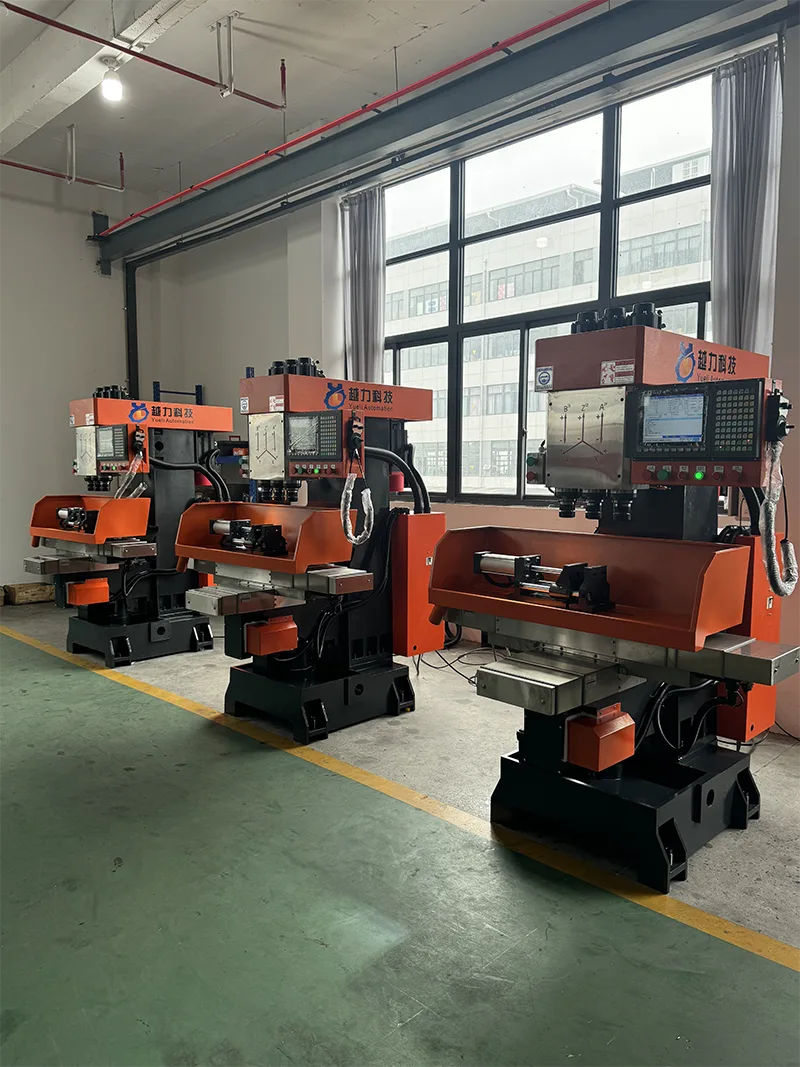

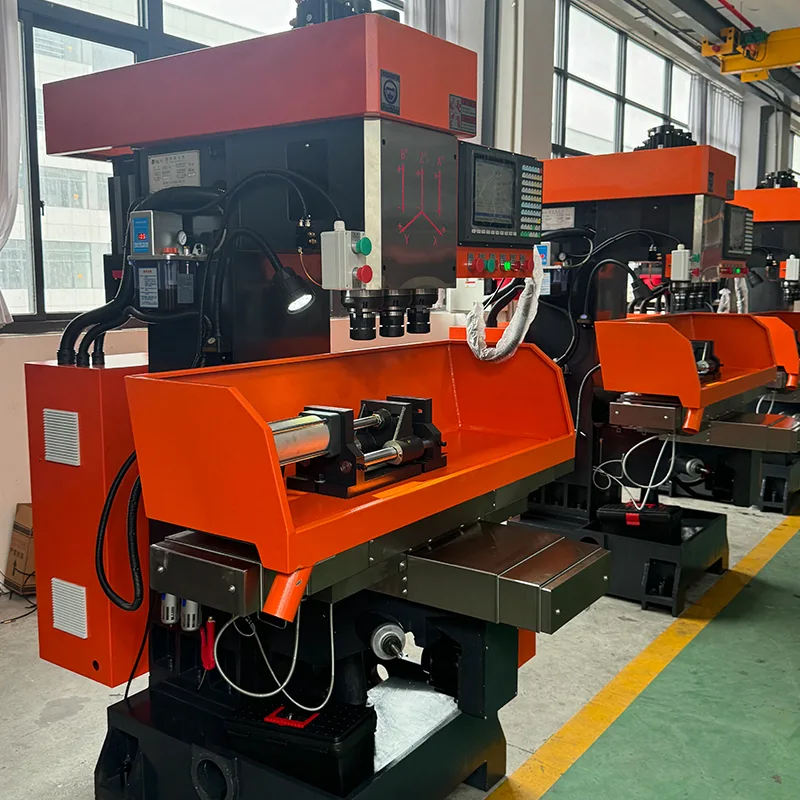

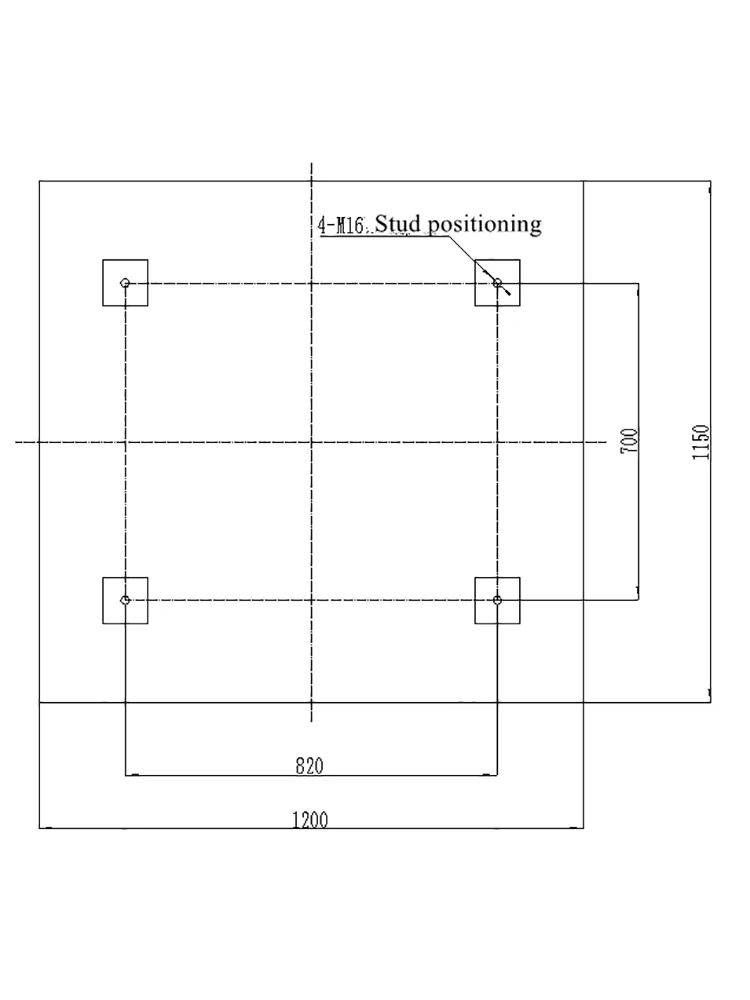

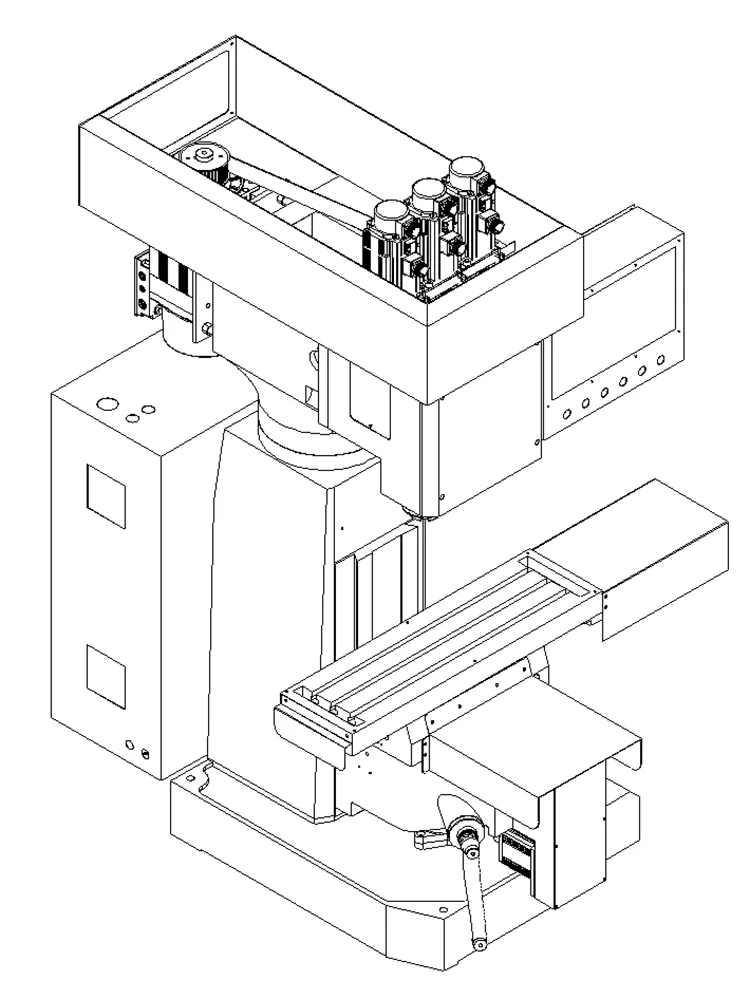

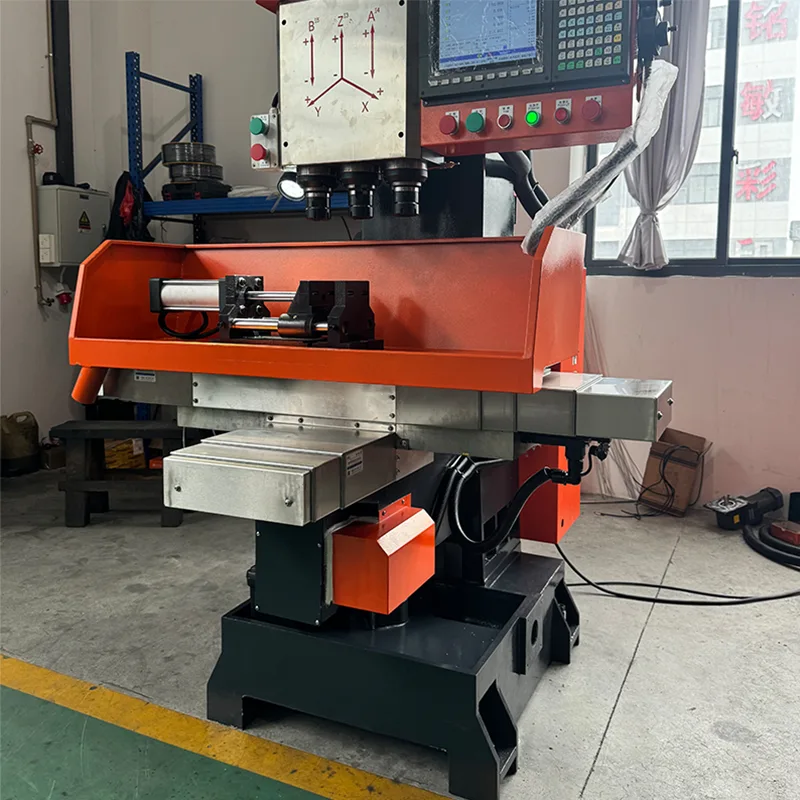

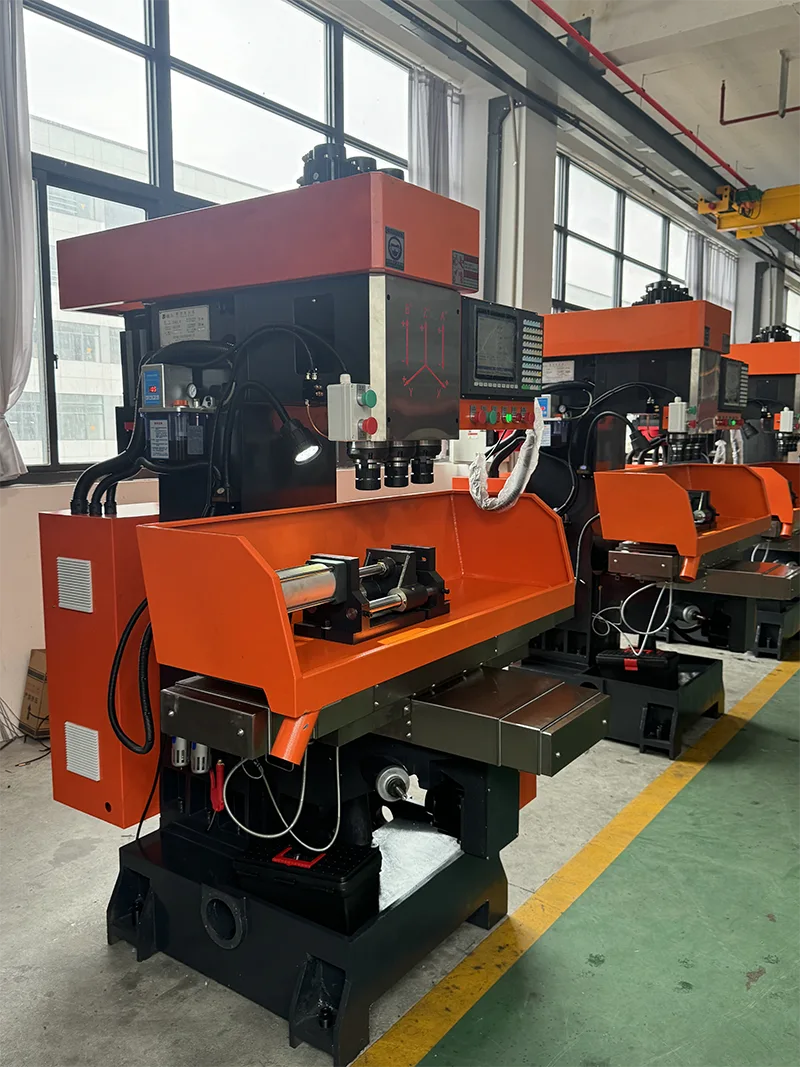

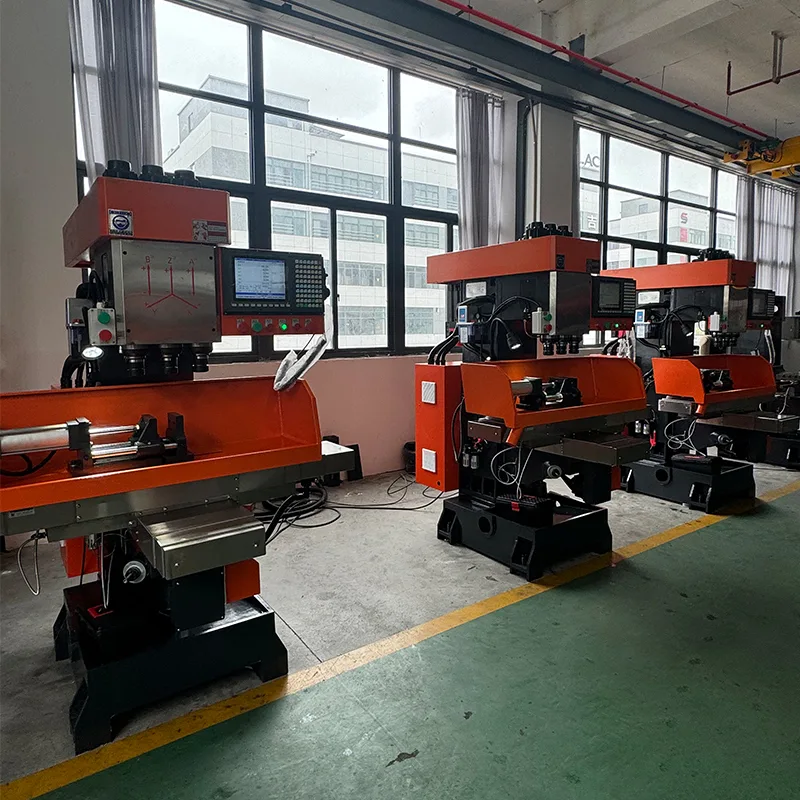

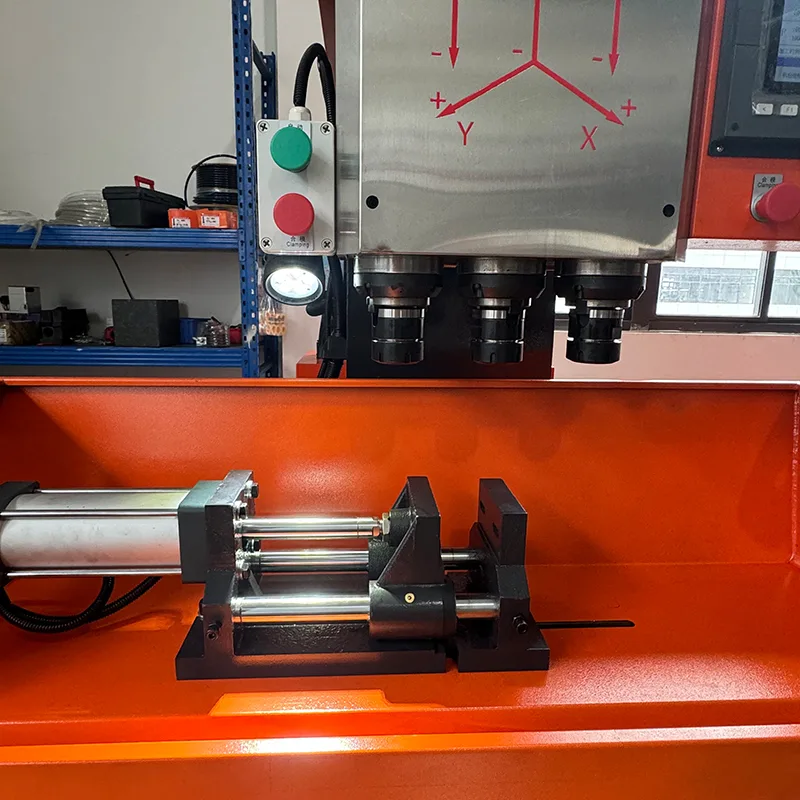

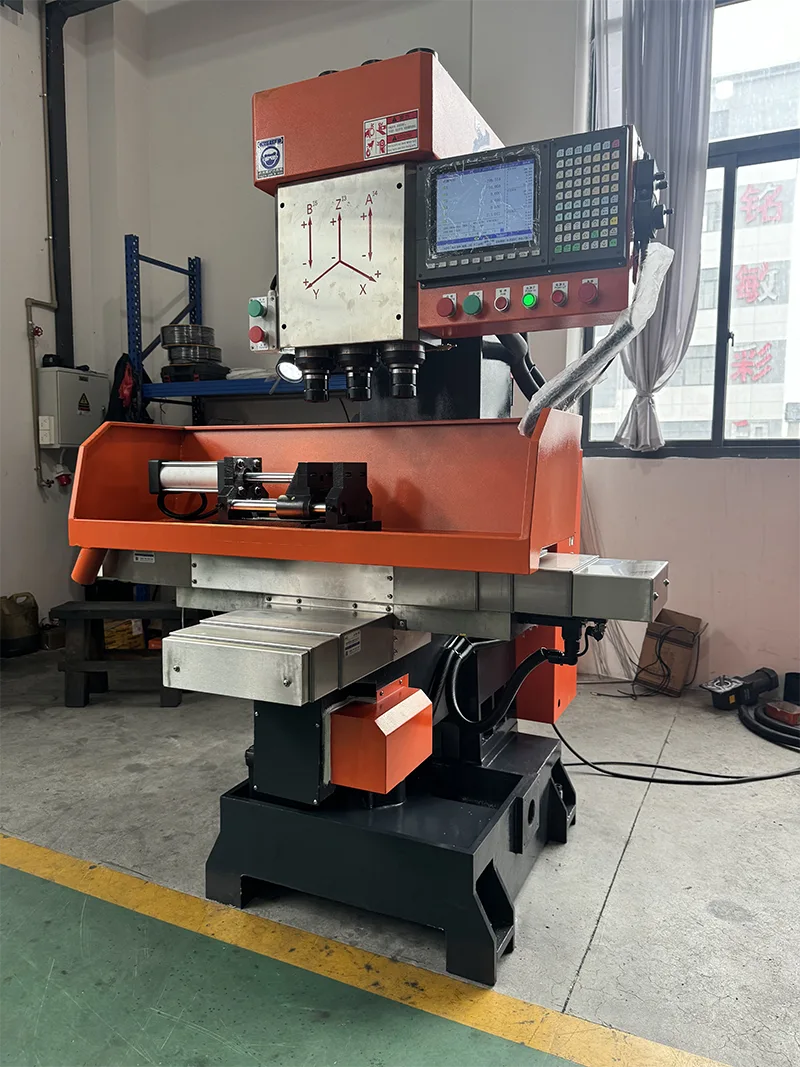

CNC verticale à trois axes

La CNC verticale à trois axes ZSK-4150X4 est un produit mature de notre société. Cette machine-outil résout le problème selon lequel le perçage, l'alésage et le taraudage ne pouvaient pas être effectués en même temps lors du traitement d'un grand nombre de pièces. Perçage complet, alésage, chanfreinage et taraudage et autres exigences, c'est un équipement mécanique idéal pour atteindre un rendement élevé et des économies d'énergie. La machine est facile à utiliser et peut fonctionner librement sans personnel technique spécial. L'entreprise a accumulé plus de dix ans de technologie professionnelle et de contrôle de qualité strict, et dispose d'un bon service après-vente, bien accueilli par les clients.

Présentation du produit

La CNC verticale à trois axes ZSK-4150X4 est un produit mature de notre société. Cette machine-outil résout le problème selon lequel le perçage, l'alésage et le taraudage ne pouvaient pas être effectués en même temps lors du traitement d'un grand nombre de pièces.

· Effectuez le perçage, l'alésage, le chanfreinage et le taraudage en une seule opération.

· Équipement mécanique idéal pour obtenir un rendement élevé et des économies d'énergie.

· Facile à utiliser sans personnel technique spécial.

· Plus de dix ans de technologie professionnelle et de contrôle qualité strict.

· Bon service après-vente, bien accueilli par les clients.

Principales caractéristiques

Le ZSK-4150X4 à trois axes CNC vertical présente les caractéristiques suivantes.

· Le traitement d'un grand nombre de pièces, le perçage, l'alésage et le taraudage sont effectués en même temps, avec une grande efficacité.

· Le fuselage est compact et rigide.

· L'arbre principal est en acier allié de haute qualité, trempé et traité thermiquement, rectifié avec précision. Il présente une grande résistance à l’usure.

· La surface coulissante est trempée par fréquence supersonique. Il dispose d'un dispositif de lubrification pour assurer la durée de vie de la surface de glissement.

· Le mouvement gauche et droit de la table de travail adopte un dispositif de démarrage et un dispositif de positionnement tampon, qui présentent de petites vibrations et un mouvement rapide.

· Le manche du couteau adopte un type de tige de traction, qui ne tombe pas facilement. Il a une haute sécurité.

Spécifications techniques

Les paramètres techniques suivants s'appliquent au ZSK-4150X4 à trois axes CNC vertical.

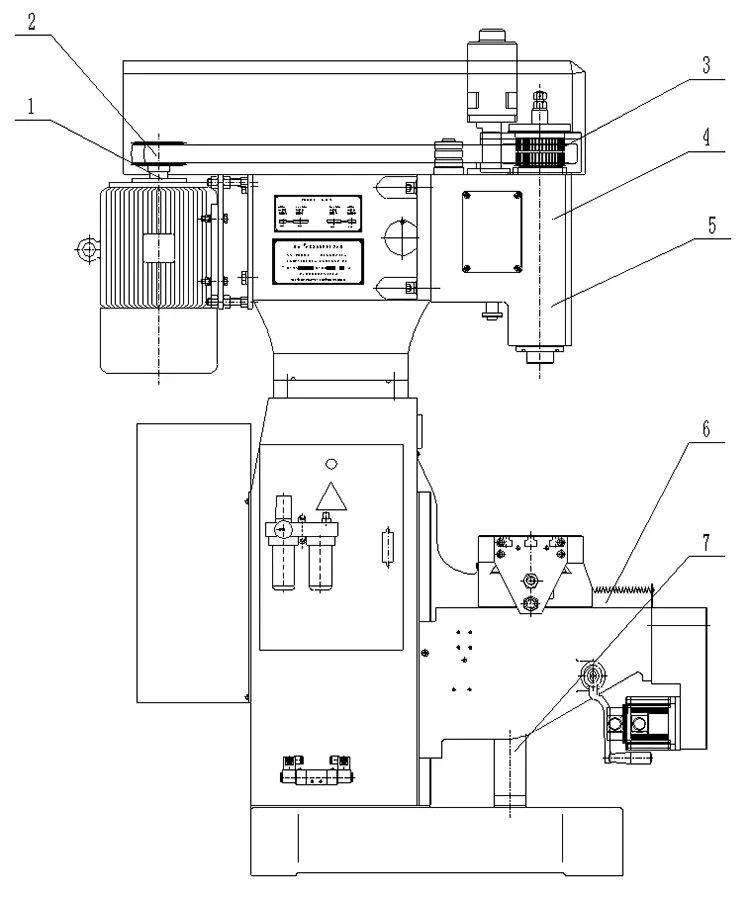

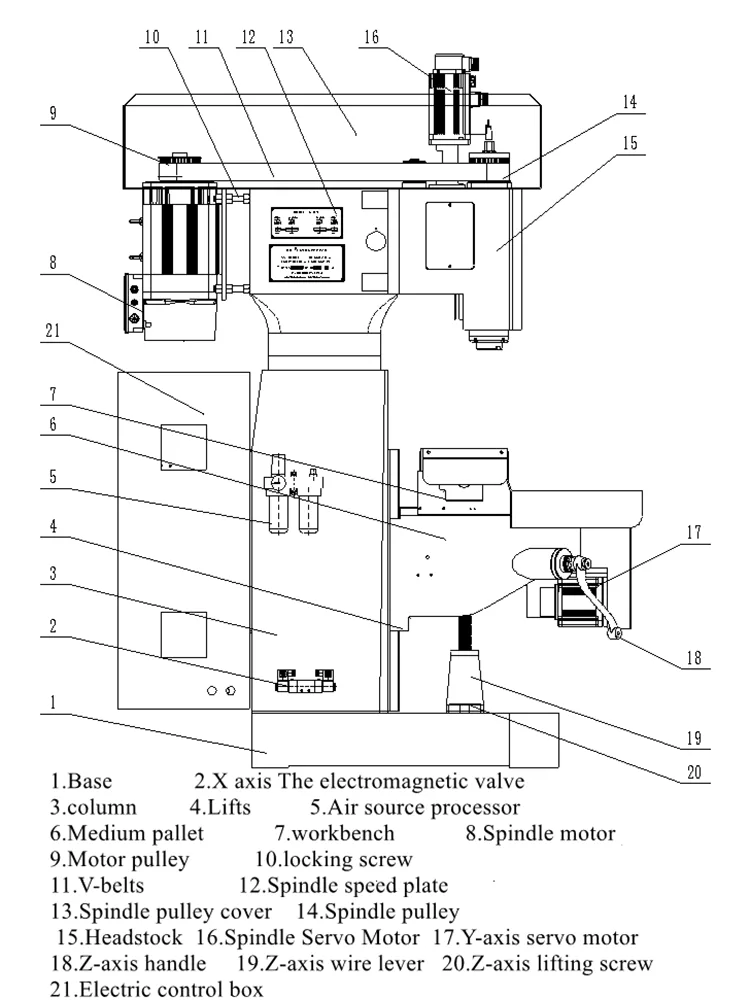

Mécanisme et performances de la machine-outil

La conception de la ZSK-4150X4 verticale à trois axes adopte les caractéristiques structurelles de la fraiseuse et du dispositif de démarrage de support, ce qui présente les avantages d'une efficacité de traitement élevée, d'une précision stable et de procédures de fonctionnement simples. L'utilisation d'un PLC pour le traitement du contrôle logique peut éviter efficacement les courts-circuits d'arc provoqués par la commutation avant et arrière du moteur. Dans le même temps, la méthode de déclenchement par impulsion est utilisée pour piloter l'électrovanne afin d'éviter le phénomène selon lequel la bobine de l'électrovanne est alimentée pendant une longue période, provoquant la combustion de la bobine.

· Structure : Centre d'usinage simple. Le contrôle du programme utilise le système de contrôle Taiwan Yitu avec fonction de détection pour éviter d'endommager le robinet ou l'outil en raison d'une défaillance de l'électrovanne ou du cylindre d'huile. Dialogue convivial homme-machine pour une utilisation facile.

· Convient au traitement de pièces en grands et moyens lots. Serrage unique. Haute efficacité et bonne précision.

· Le mécanisme de taraudage n'a pas besoin de remplacer la vis mère. L'emplacement est standard. Le servomoteur principal super-synchrone de Pékin avec sa propre conversion de fréquence améliore la rugosité de la surface du filetage et garantit la précision.

· Recherche et développement indépendants de composants de tête motrice. Meulage de précision. Bonne résistance à l'usure et longue durée de vie.

· Le système CNC Hust peut régler la vitesse d'alimentation en fonction des besoins. Après une utilisation à long terme, la vis mère s'use, le système a une fonction de compensation d'outil.

· Chaque surface coulissante motorisée adopte un dispositif de lubrification automatique centralisé pour assurer la durée de vie de la machine-outil.

· Mouvement de la table coulissante entraîné par servomoteur. Plusieurs coordonnées peuvent être définies numériquement. Haute précision de positionnement. Faibles vibrations. Réponse rapide.

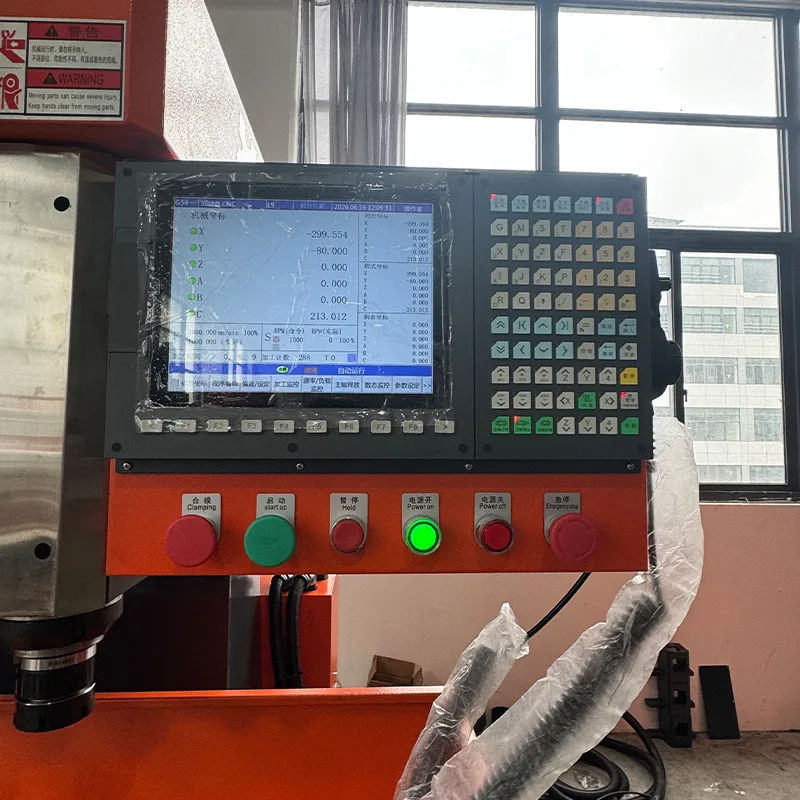

· Pendant le traitement, l'état de la pièce affiché via l'écran tactile. Fonction d'alarme en cas de défauts.

· Une protection entièrement fermée garantit la sécurité personnelle et améliore l'environnement de traitement.

Système électrique

Le ZSK-4150X4 vertical à trois axes CNC utilise les composants électriques suivants.

· Électrovanne : Taiwan AirTAC. Bonne stabilité. La pression de l'air ne peut pas être inférieure à 0,5 MPa.

· Contacteur AC : LS coréen. Bonne stabilité.

· Relais : Omron. Bonne stabilité.

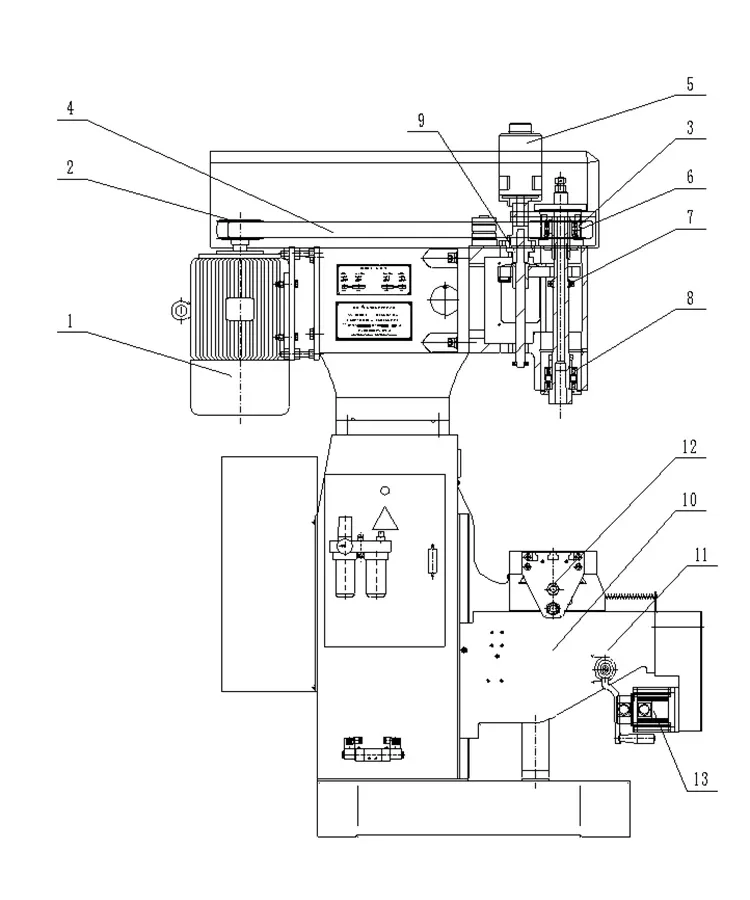

Système de transmission

Le ZSK-4150X4 à trois axes CNC vertical utilise les composants de transmission suivants.

Système de lubrification

Le manchon de broche et la surface du rail de guidage sont lubrifiés par une pompe de lubrification manuelle, ce qui rend l'opération plus facile et plus complète, garantissant la durée de vie de la surface lubrifiante.

Précautions d'utilisation et de traitement

Les précautions suivantes proviennent du manuel d'utilisation de la CNC verticale à trois axes ZSK-4150X4.

· Lire le manuel d'utilisation et les documents qui l'accompagnent avant d'utiliser l'appareil.

· Alimentation : triphasé à quatre fils, capacité de 7 kW, section de fil isolée d'au moins 4 mm² (cuivre).

· Ne pas installer à proximité d'une source de chaleur, de températures élevées ou de zones poussiéreuses.

· Ajoutez de l'huile jusqu'à la ligne de repère d'huile avant la première utilisation après le déballage.

· La pompe de refroidissement ne peut pas fonctionner sans liquide.

· Ne partagez pas le boîtier d'alimentation avec des machines à souder électriques ou des équipements haute/moyenne fréquence.

· Le fil de terre doit être connecté au standard. Section transversale d'au moins 2,5 mm².

· Après la mise sous tension, utilisez un stylo test pour vérifier que l'extérieur de la machine n'est pas électrifié avant le test.

· Démarrer le moteur de la pompe à huile conformément au manuel. Observez si la pompe à huile est inversée.

· Les interrupteurs de proximité ont été ajustés et réparés. Petits ajustements autorisés. Modifications majeures consulter le service après-vente.

· Paramètres de l'onduleur définis en usine. L'utilisateur n'est pas autorisé à définir séparément.

· N'appuyez pas sur le bouton « manuel » rapidement et fréquemment pour éviter l'alarme de l'onduleur.

· Lors du remplacement de l'outil ou du réglage de la courroie d'entraînement, coupez l'alimentation externe.

· La borne de mise à la terre jaune-vert doit être mise à la terre. Ne connectez pas la ligne de phase à la borne neutre (N).

· Ne sélectionnez pas le fonctionnement en surcharge. Utilisez des outils, une quantité de coupe et une vitesse d'avance appropriés.

· Interrupteur de verrouillage sur le boîtier de commande électrique. Coupez l'alimentation et verrouillez pendant l'inspection de maintenance.

Foire aux questions

Quel est le cône de broche de cette machine ?

Le cône de broche du ZSK-4150X4 à trois axes CNC vertical est MT4.

Quel est le diamètre maximum du trou pouvant être usiné ?

Le diamètre maximum du trou est de Ф50 mm lors du traitement de pièces en cuivre avec 4 arêtes de coupe et une avance par tour de 0,16 mm/r.

Quel est le diamètre maximum de taraudage ?

Le diamètre de taraudage maximum est de Ф50 mm pour le traitement des pièces en cuivre. Quelles sont les courses des axes X, Y et Z ? La course de l'axe X est de 400 mm, la course de l'axe Y est de 250 mm et la course de l'axe Z est de 320 mm.

Quelle est la plage de vitesse de broche ?

La plage de vitesse de broche des axes Z1 et Z2 est de 619 à 1420 tr/min avec servocommande.

Quelle est la puissance du moteur de broche et le poids total de la machine ?

La puissance du servomoteur de broche est de 5,5 kW à 380 V et le poids net de la machine est de 2 500 kg.

Quel système de contrôle cette machine utilise-t-elle ?

La machine utilise le système de contrôle Taiwan Yitu avec un dialogue convivial homme-machine pour une utilisation facile.
