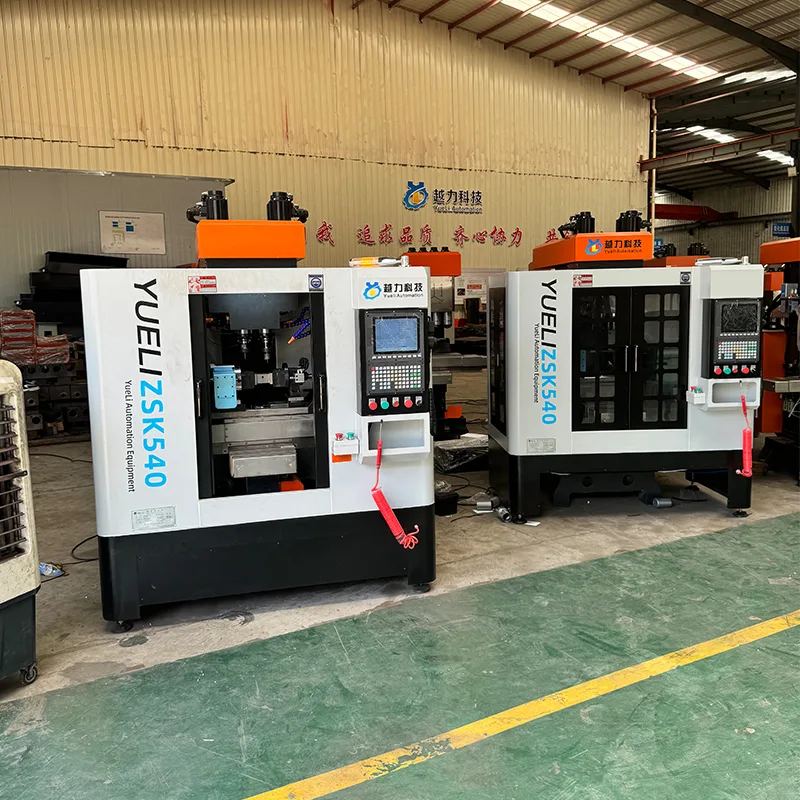

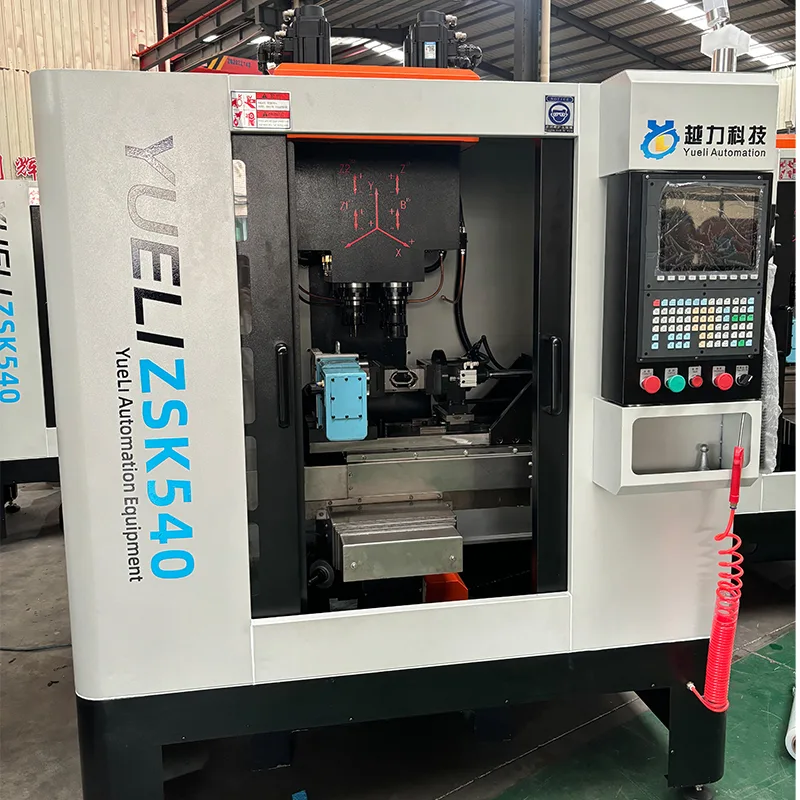

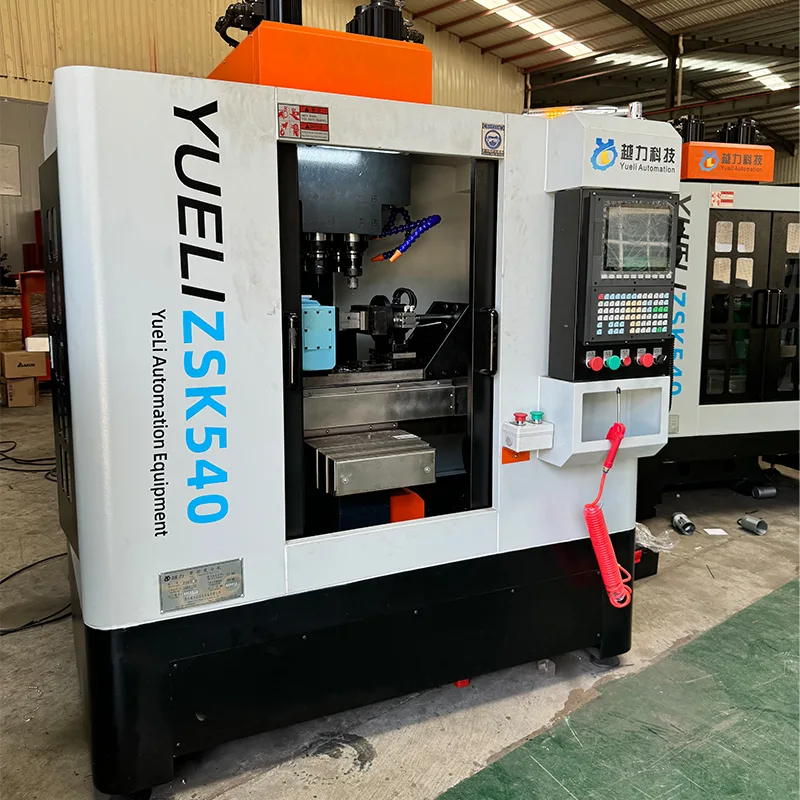

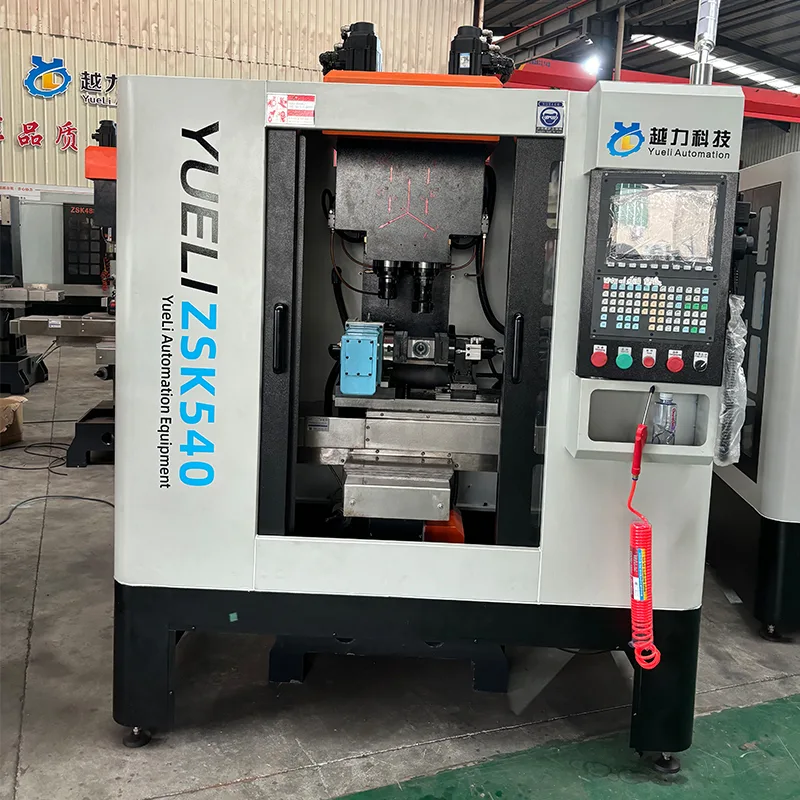

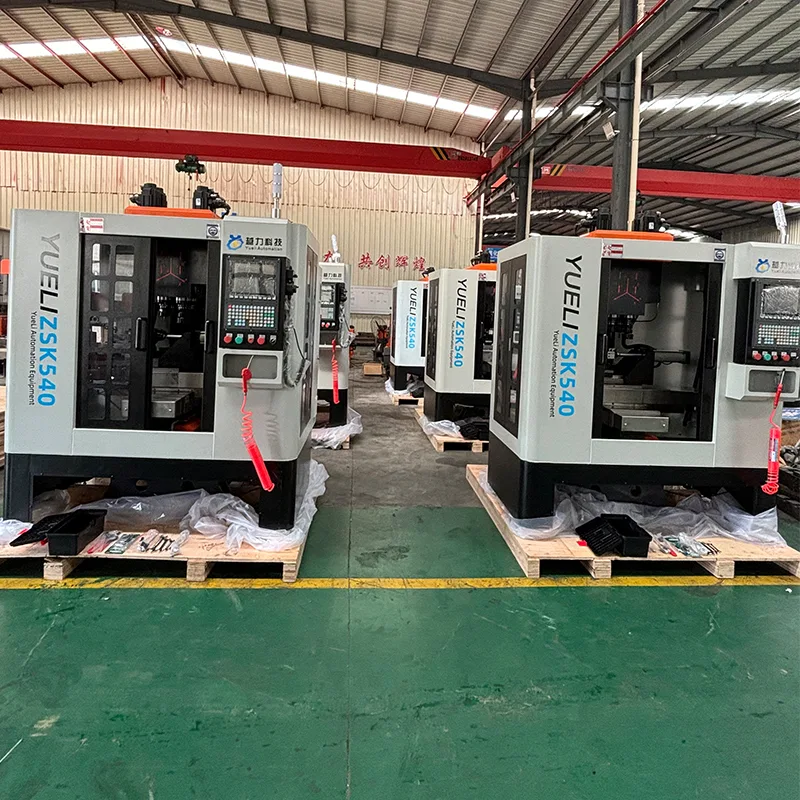

Centre de taraudage de perçage vertical à 4 axes

Centre de taraudage de forage vertical à 4 axes Yueli ZSK540-A. Système CNC de bus Taiwan Syntec avec écran tactile. Interface homme-machine. Dialogue convivial. Programmation intuitive. Opération simple. Rapide à apprendre. Fonction CNC 4 axes : les quatre axes peuvent percer, tarauder et fraiser. Alimentation par vis à billes Hiwin. Moteur de servobroche de 5,5 kW. Taraudage rigide. Convertisseur de fréquence intégré. Régulation de vitesse en continu. Garantit la précision de l’usinage. Equipé d'un quatrième axe. Effectue le perçage, le taraudage, le fraisage et le rainurage sur différents plans. Composants pneumatiques importés de Corée. Table de travail et support central avec guides linéaires à rouleaux Hiwin et vis à billes. Supporte les coupes lourdes. Positionnement numérique. Haute précision de positionnement répété. Réglage rapide de l'outil. Fonctionnement pratique. Un opérateur peut faire fonctionner plusieurs machines. Réduit les coûts de main-d’œuvre et réduit l’intensité du travail. Enclos complet. Maintient l'atelier propre.

Avantages principaux

Le centre de perçage et de taraudage vertical à 4 axes ZSK540-A intègre les caractéristiques clés suivantes pour garantir des performances stables et un fonctionnement efficace.

· Système CNC de bus Taiwan Syntec avec écran tactile. Interface homme-machine conviviale. Programmation intuitive. Opération simple. Rapide à apprendre.

· Fonction CNC 4 axes : les quatre axes peuvent percer, tarauder et fraiser. Alimentation par vis à billes Hiwin. Moteur de servobroche de 5,5 kW. Taraudage rigide. Convertisseur de fréquence intégré. Régulation de vitesse en continu. Garantit la précision de l’usinage.

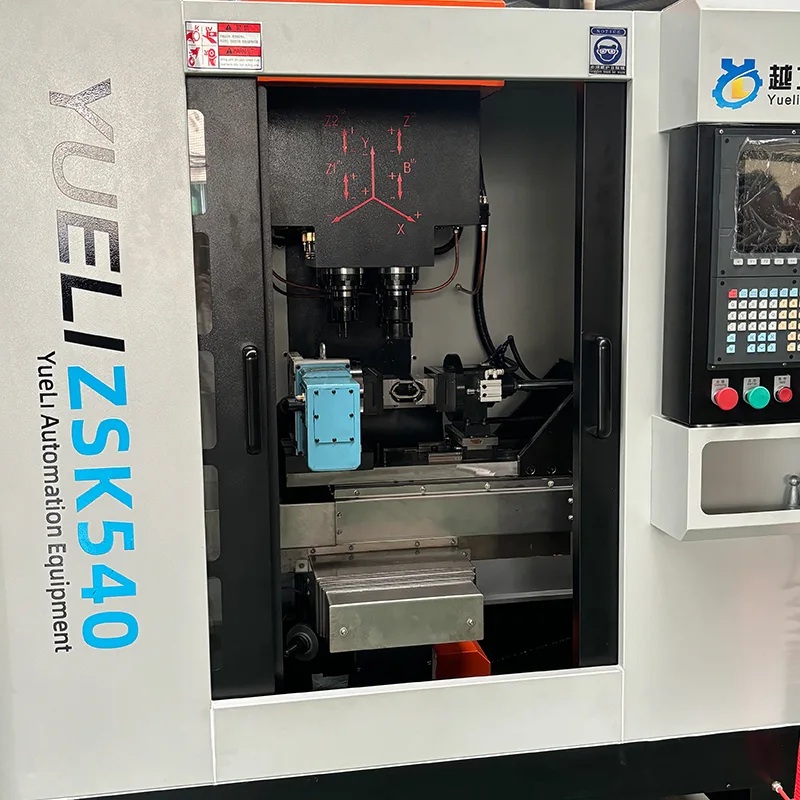

· Equipé d'un quatrième axe. Effectue le perçage, le taraudage, le fraisage et le rainurage sur différents plans.

· Composants pneumatiques importés de Corée.

· Table de travail et support central avec guides linéaires à rouleaux Hiwin et vis à billes. Supporte les coupes lourdes.

· Positionnement numérique. Haute précision de positionnement répété. Réglage rapide de l'outil.

· Fonctionnement pratique. Un opérateur peut faire fonctionner plusieurs machines. Réduit les coûts de main-d’œuvre et l’intensité du travail.

· Enclos complet. Maintient l'atelier propre.

Spécifications techniques

Les paramètres techniques suivants s'appliquent au centre de taraudage vertical à 4 axes ZSK540-A.

Liste de configuration principale

Les composants suivants sont standard sur le centre de taraudage vertical à 4 axes ZSK540-A.

Spécifications du quatrième axe

La machine est équipée d'un quatrième axe. Les paramètres suivants s'appliquent à l'unité du quatrième axe.

Processus de fabrication et de contrôle qualité

Yueli suit un processus de fabrication structuré pour garantir la qualité des machines.

· Fonte traitée par traitement à haute température et vieillissement sur 6 mois.

· Processus d'assemblage de précision : assemblage de guidage linéaire, assemblage de vis à billes, assemblage de roulements.

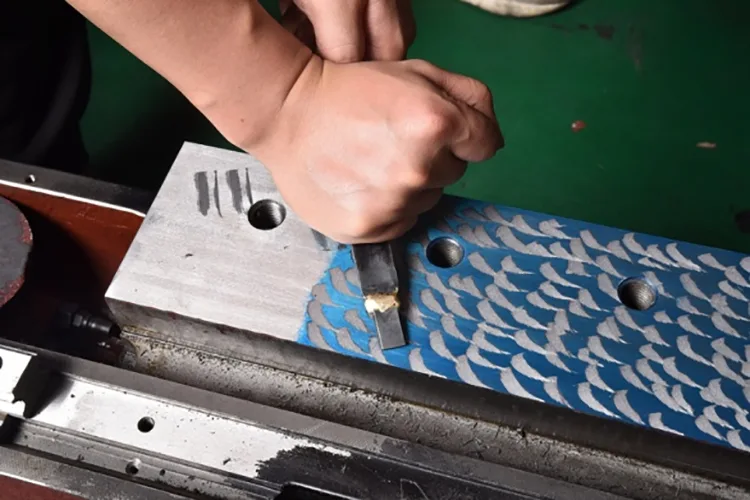

· Processus de grattage professionnel : grattage du socle moteur, grattage de l'extrémité de la broche, grattage de la surface de montage de la colonne.

· Production scientifique avec système de contrôle qualité entièrement traçable.

Normes d'inspection de la qualité

Yueli effectue des inspections de qualité complètes sur chaque machine.

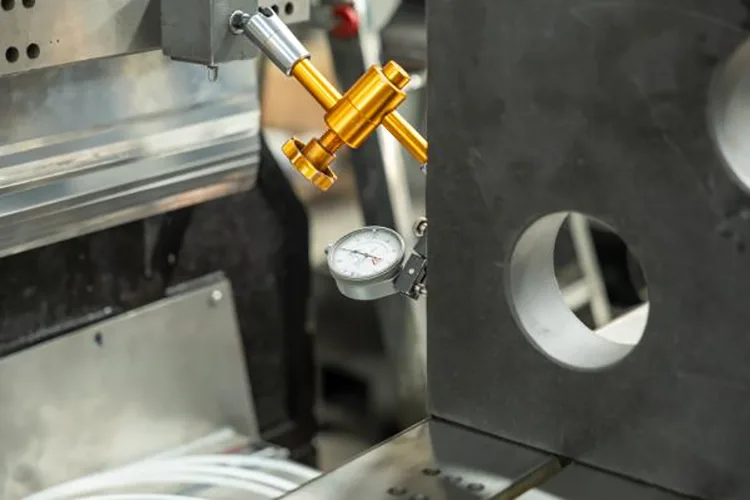

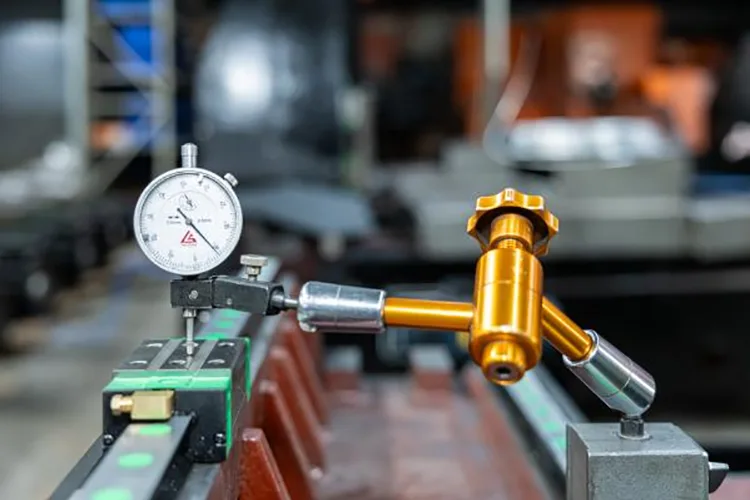

· Détection d'erreur de pas : détecte simultanément la rectitude dans les directions X et Y.

· Valide la précision de l'usinage et de l'assemblage de tous les composants.

· Mesure la précision de positionnement réelle et la précision de positionnement répétée.

· Verticalité de la broche par rapport à la table de travail : à moins de 0,01 mm.

· Guidage de l'axe Z par rapport à la perpendiculaire de la table : à moins de 0,01 mm.

· Perpendiculaire de l'axe X-Y : à moins de 0,005 mm.

Champs d'application

Le centre de perçage-taraudage vertical à 4 axes ZSK540-A convient à diverses opérations de découpe de métaux.

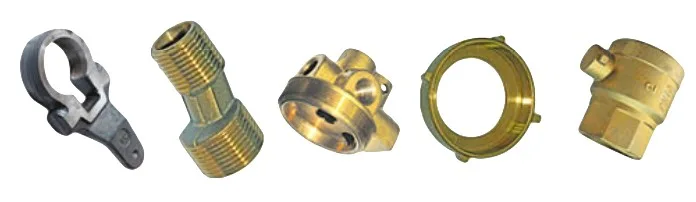

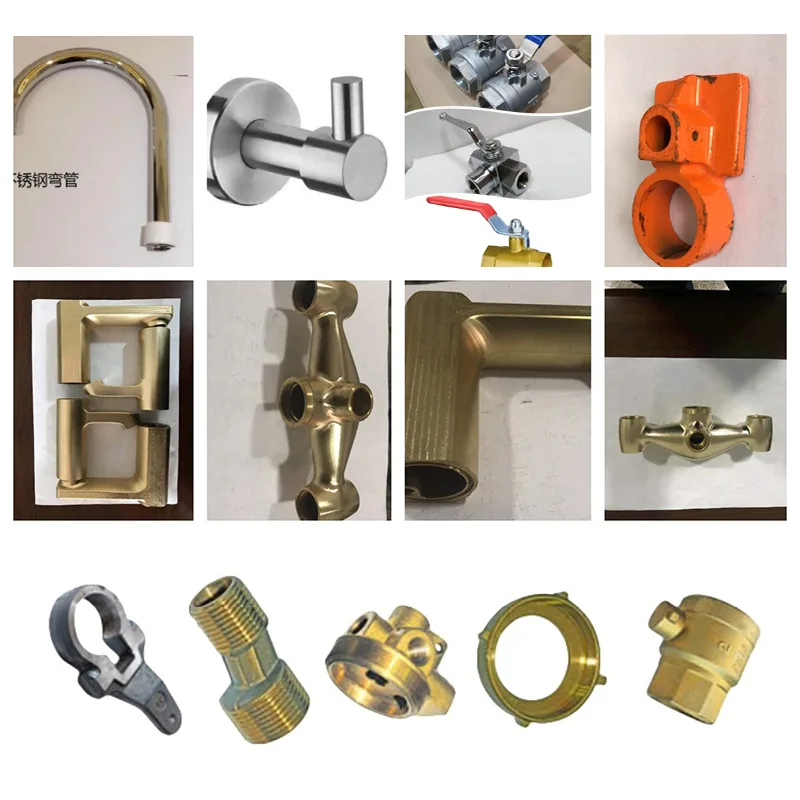

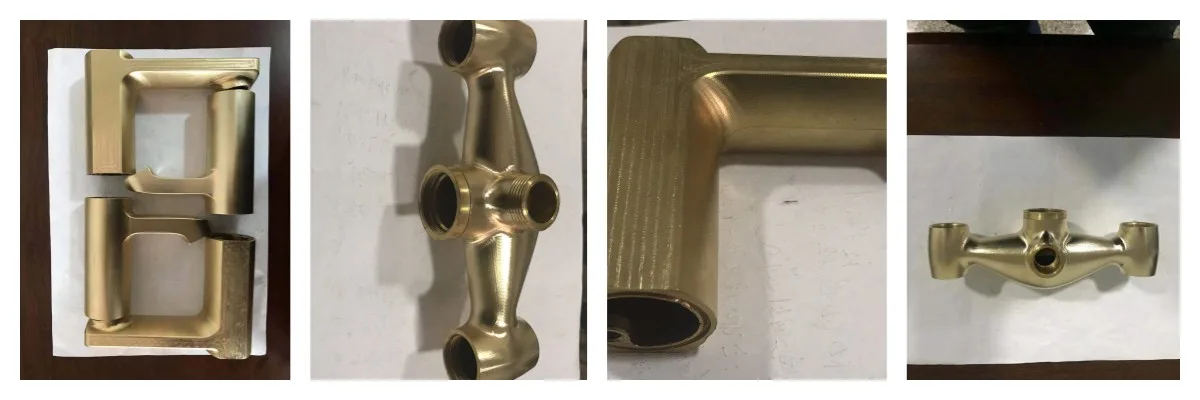

· Matériaux : cuivre, aluminium, alliage de zinc, acier.

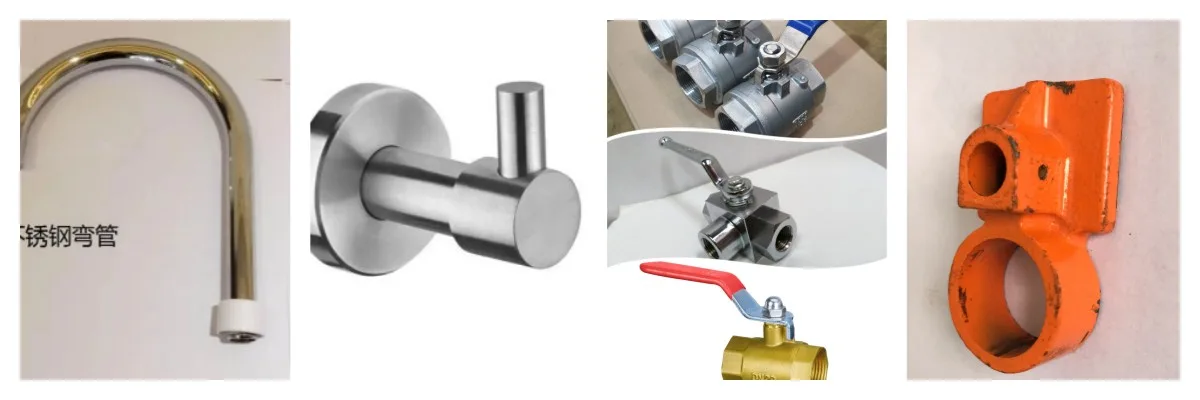

· Sanitaires, vannes coupe-feu, quincaillerie de commande de porte.

· Quincaillerie électroménager, compteurs d'eau, pièces automobiles.

· Composants aérospatiaux.

À propos de Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. a été fondée en 2013. La société est située à Nan'an, Fujian, en Chine. Il s'agit d'une entreprise de production privée dirigée par des machines de forage et de taraudage, des centres de forage et de fraisage.

· Fondée en 2013, située à Nan'an, Fujian.

· Produits de base : machines de perçage et de taraudage, centres de perçage et de taraudage, centres de processus de perçage et de taraudage.

· Sert : appareils sanitaires, vannes de protection incendie, quincaillerie de commande de porte, pièces automobiles, aérospatiale, fabrication de machines.

· Développé depuis la fabrication d'assemblage jusqu'à la R&D, la production, les ventes et l'intégration de services.

· Possède des rectifieuses de rails à portique CNC, des aléseuses, des machines de fraisage, de creusement, de polissage et d'autres équipements de test.

· Le réseau de vente couvre plus de 20 provinces en Chine et exporte vers plus de 30 pays.

Foire aux questions

Quel est le cône de la broche et le diamètre de perçage maximum ?

Cône de broche BT40. Le diamètre maximum de perçage est de 50 mm. Le diamètre maximum de taraudage est de 50 mm.

Quelle est la vitesse de broche et la puissance du moteur ?

La plage de vitesse de broche est de 0 à 3 000 tr/min. La puissance du moteur de broche est de 5,5 kW.

Qu'est-ce que l'indexation et la répétabilité du quatrième axe ?

La précision de l'indexation est de 20 secondes. La précision de répétition est de 4 secondes.

Quelle est la marque du système CNC, des guides et des vis à billes ?

Système CNC Taiwan Syntec. Guides linéaires et vis à billes Hiwin. Composants pneumatiques importés de Corée.

À quels matériaux et industries cette machine est-elle adaptée ?

Cuivre, aluminium, alliage de zinc, acier. Articles sanitaires, vannes de protection incendie, quincaillerie de commande de porte, quincaillerie pour appareils électroménagers, compteurs d'eau, pièces automobiles, aérospatiale.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Chine – Fondée en 2013
