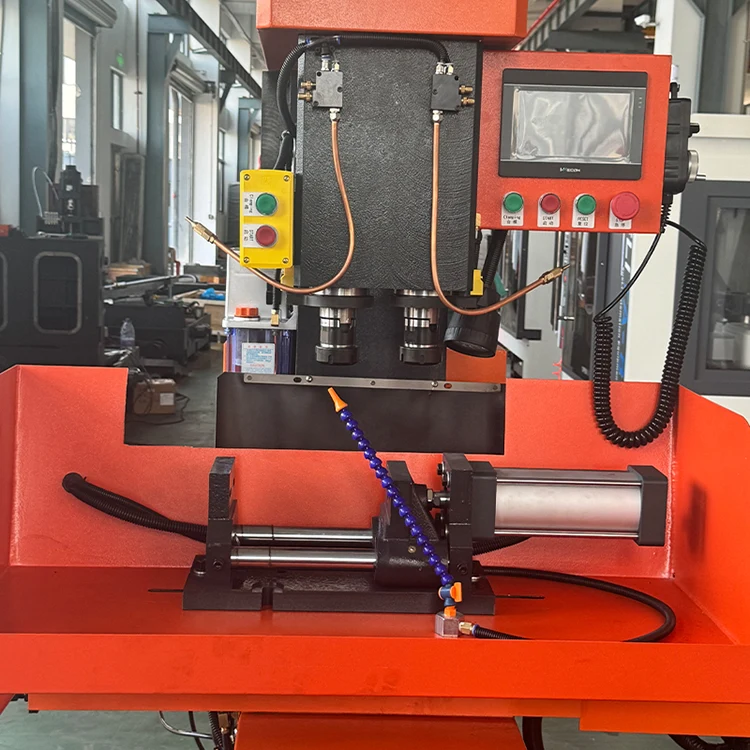

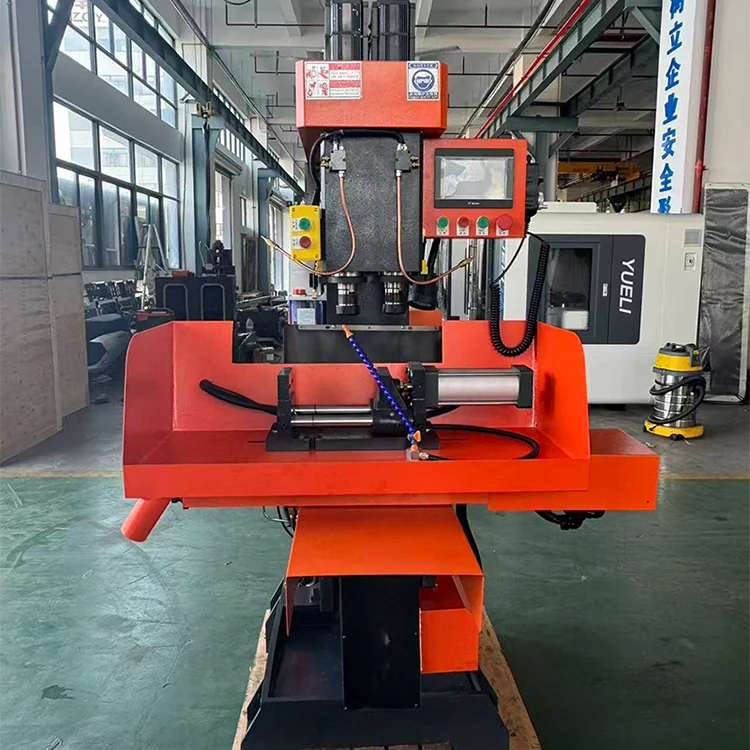

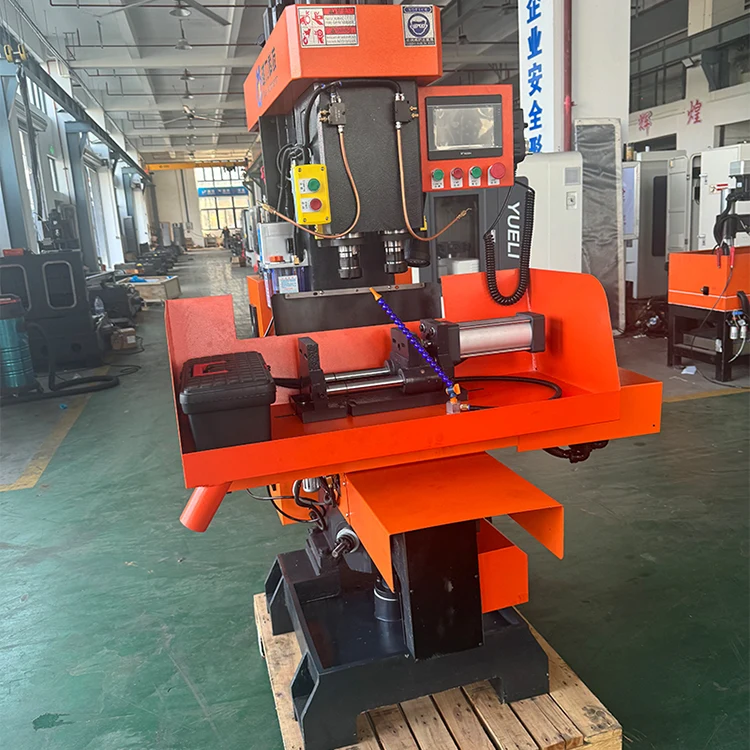

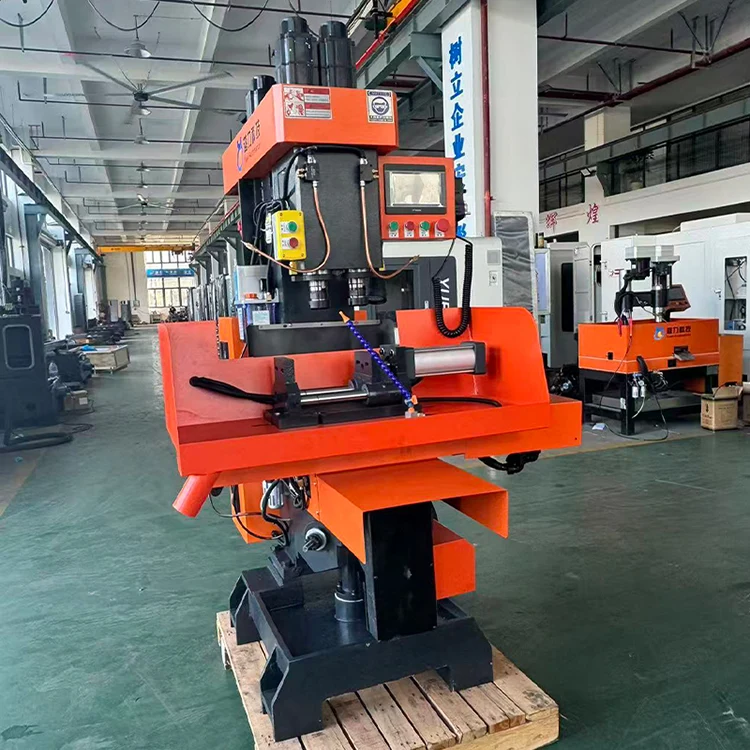

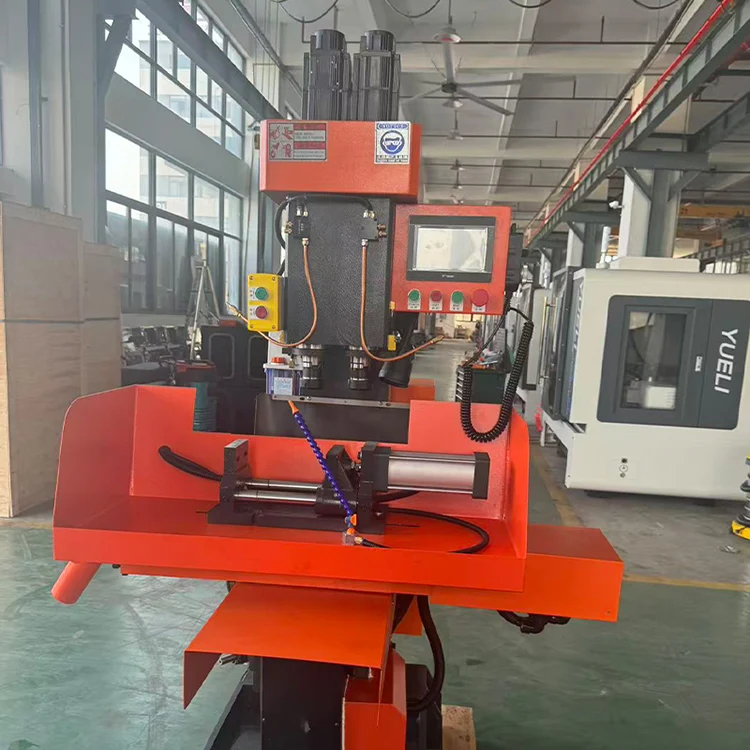

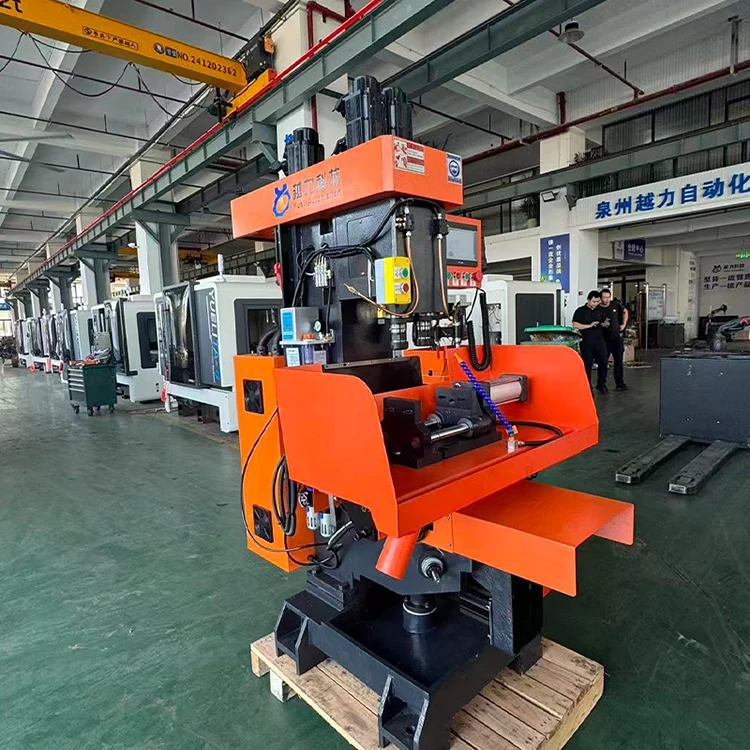

Machine composée verticale à deux axes

La machine composée verticale à deux axes (modèle interne ZSK4132X2B) est fabriquée par Quanzhou Yueli Automation Equipment Co., Ltd. Elle convient à la production et au traitement de produits de ferrures de porte en petits et moyens lots. La machine-outil présente une apparence douce et élégante, avec un fonctionnement simple et intuitif et un réglage pratique. Adoptant le contrôle PLC, il offre un niveau d'automatisation plus élevé et une excellente fiabilité, ce qui réduit l'intensité du travail des opérateurs. Il permet à un opérateur de gérer plusieurs machines et constitue un équipement de traitement idéal à haute efficacité et anti-pollution.

Présentation du produit

La machine composée verticale à deux axes convient à la production et au traitement de produits de ferrures de porte en petits et moyens lots. La machine-outil présente une apparence douce et élégante, avec un fonctionnement simple et intuitif et un réglage pratique. Adoptant le contrôle PLC, il offre un niveau d'automatisation plus élevé et une excellente fiabilité, ce qui réduit l'intensité du travail des opérateurs. Il permet à un opérateur de gérer plusieurs machines et constitue un équipement de traitement idéal à haute efficacité et anti-pollution.

· Aspect lisse et élégant avec un fonctionnement simple et intuitif.

· Réglage pratique et niveau d'automatisation plus élevé avec contrôle PLC.

· Excellente fiabilité avec une intensité de travail réduite.

· Un opérateur peut gérer plusieurs machines.

Principaux paramètres techniques

Les paramètres techniques suivants s'appliquent à la machine composée verticale à deux axes.

Structure et caractéristiques de la machine

La machine composée verticale à deux axes présente les caractéristiques structurelles et de performances suivantes.

· Le traitement, le perçage, l'alésage et le taraudage d'un grand nombre de pièces peuvent être réalisés en une seule fois avec une grande efficacité.

· La structure de la carrosserie est compacte et présente une bonne rigidité.

· L'arbre principal est en acier allié de haute qualité, trempé et traité thermiquement, rectifié avec précision et présente une résistance élevée à l'usure.

· La surface coulissante est trempée par ultrasons et dispose d'un dispositif de lubrification pour assurer la durée de vie de la surface coulissante.

· L'établi se déplace à gauche et à droite avec un dispositif de démarrage et un dispositif de positionnement tampon, qui présente de petites vibrations et un mouvement rapide.

· La poignée adopte un type de tige de traction, qui n'est pas facile à tomber et offre une sécurité élevée.

Structure et performances

La conception de la machine composée verticale à deux axes adopte les caractéristiques structurelles de la fraiseuse et du dispositif de démarrage de support, avec les avantages d'une efficacité de traitement élevée, d'une précision stable et d'une procédure de fonctionnement simple.

· Structure de remplacement et de tension de la courroie, facile à modifier la vitesse et à tendre la courroie.

· L'arbre principal est entraîné par un moteur 4KW/4P via une courroie synchrone, avec une efficacité de transmission élevée et un faible bruit.

· Le mécanisme de récupération automatique des broches gauche et droite peut toujours maintenir la broche dans un état prêt pour le traitement, ce qui permet de gagner du temps et d'améliorer l'efficacité du travail.

· La poignée de levage peut être facilement tournée pour réaliser le levage de la plate-forme élévatrice.

· L'établi est équipé d'un positionnement tampon pour garantir un positionnement fiable et une précision stable.

· Le chariot intermédiaire et la plate-forme élévatrice sont conçus avec des mécanismes de verrouillage pour assurer le positionnement stable de la pièce, ce qui contribue à garantir la précision du traitement.

· Un dispositif pneumatique est utilisé pour réaliser un contrôle automatique, une bonne fiabilité et garantir une efficacité élevée et une haute précision du traitement.

Système de lubrification

La machine composée verticale à deux axes utilise un système de lubrification automatique à déplacement positif. Le programme de lubrification suivant s'applique.

Système électrique

La machine composée verticale à deux axes utilise la configuration de système électrique suivante.

· Système CNC : Sunicon.

· Servomoteur : Sunicon.

· Servo de broche : technologie Zhima.

· Contacteur CA : Schneider.

· Relais : Omron.

· Etau pneumatique : YUELI.

Protection de sécurité

La machine composée verticale à deux axes est conforme aux exigences techniques générales GB 15760-2004 pour la protection de sécurité des machines-outils de coupe de métaux et est équipée des dispositifs de sécurité et des panneaux d'avertissement nécessaires.

· L'axe X utilise un bouclier en tôle d'acier inoxydable entièrement fermé pour bloquer efficacement les fluides de coupe et les copeaux.

· L'axe Z utilise une protection en tôle et un couvercle télescopique pour prolonger efficacement la durée de vie.

· Les axes X et Z sont équipés de limites strictes et souples pour éviter les dysfonctionnements causés par des erreurs opérationnelles, des erreurs de programmation, des pannes de lecteur, etc.

· La conception électrique est conforme à la norme électrique GB5226.1 avec protection contre les surintensités et les courts-circuits.

· L'armoire électrique adopte une conception entièrement fermée avec des ventilateurs axiaux pour la dissipation thermique.

· Le système NC dispose d'une batterie intégrée ; si le système perd de l'alimentation, les programmes d'usinage stockés ne seront pas perdus.

· Fonction d'alarme et bouton d'arrêt d'urgence pour éviter les dommages causés par diverses pannes soudaines.

Accessoires et documents standards

La machine composée verticale à deux axes est livrée avec les accessoires et documents suivants.

Outils inclus :

· Clé double 17-19, 12-14, 8-10, 22-24 (1 de chaque)

· Interrupteur de proximité (2 pièces)

· Collet Φ20 (2 pièces)

· Clé hexagonale 1,5-10 (1 jeu)

Foire aux questions

Quel est le système CNC utilisé sur cette machine composée verticale à deux axes ?

La machine utilise le système CNC Sunicon.

Quel est le cône de broche et la capacité de perçage maximale ?

Le cône de la broche est NT30. Le diamètre de perçage maximum est de 32 mm pour les pièces en cuivre et le diamètre de taraudage maximum est de M32.

Quelles sont les courses des axes X, Y et Z1/Z2 ?

La course de l'axe X est de 320 mm, la course de l'axe Y est de 120 mm et la course de l'axe Z1/Z2 est de 110 mm.

Quelle est la vitesse de broche et le poids de la machine ?

La vitesse de broche varie de 10 à 3000 tr/min avec vitesse réglable. Le poids de la machine est de 900 kg.

Quelle est la puissance totale requise ?

La capacité totale d'alimentation est de 7 kW.
