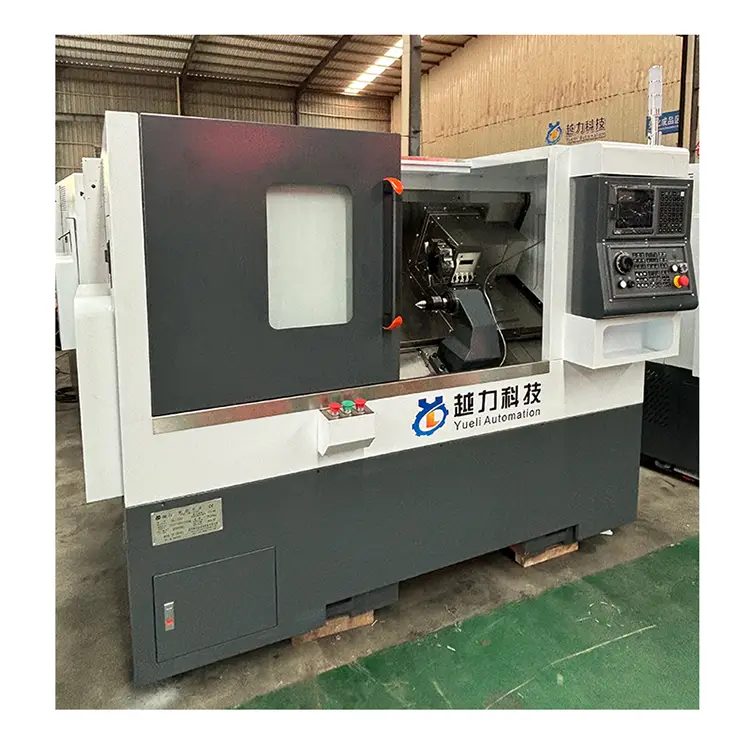

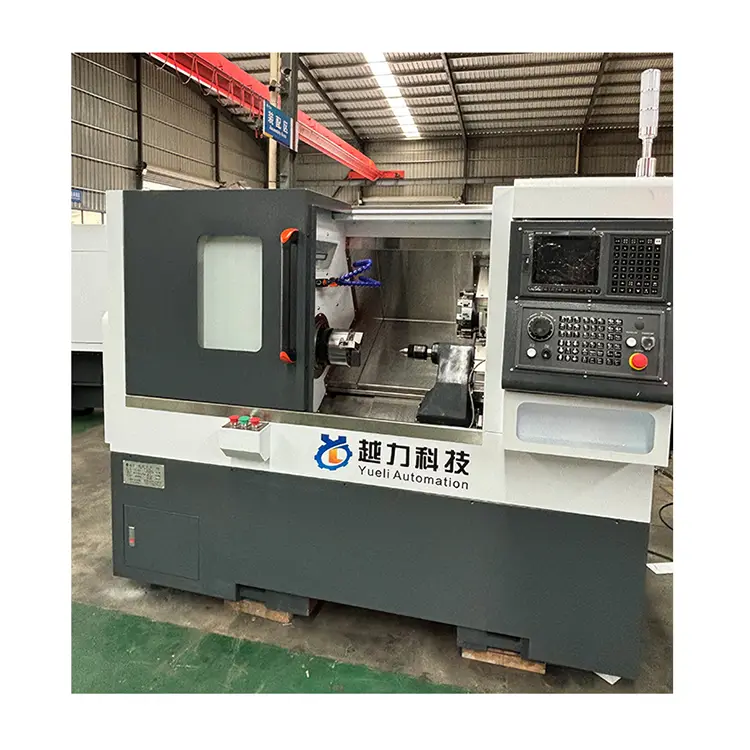

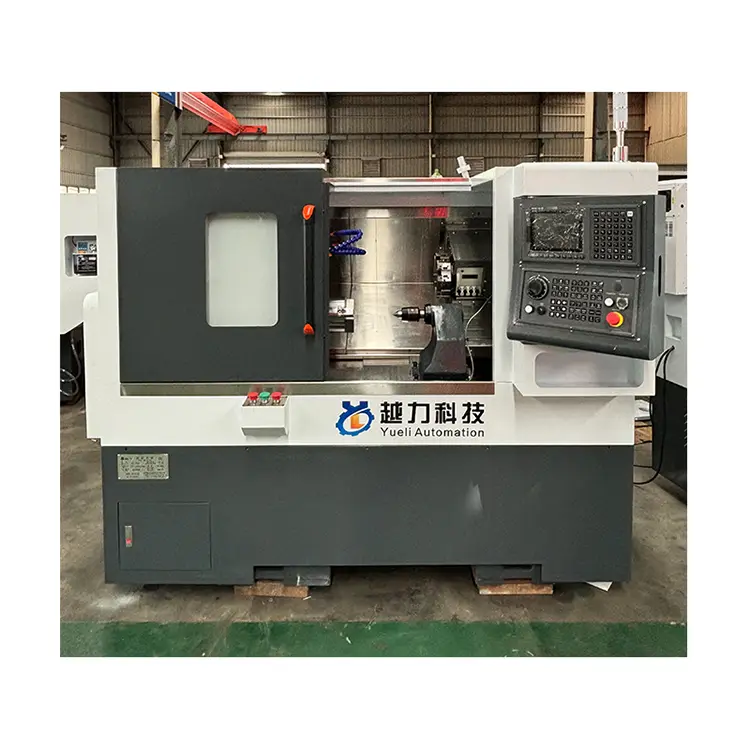

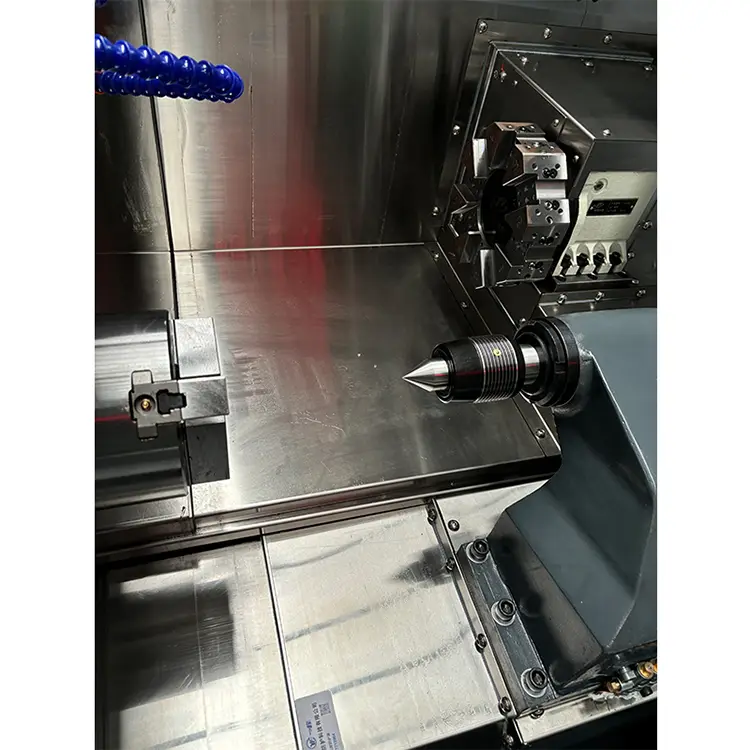

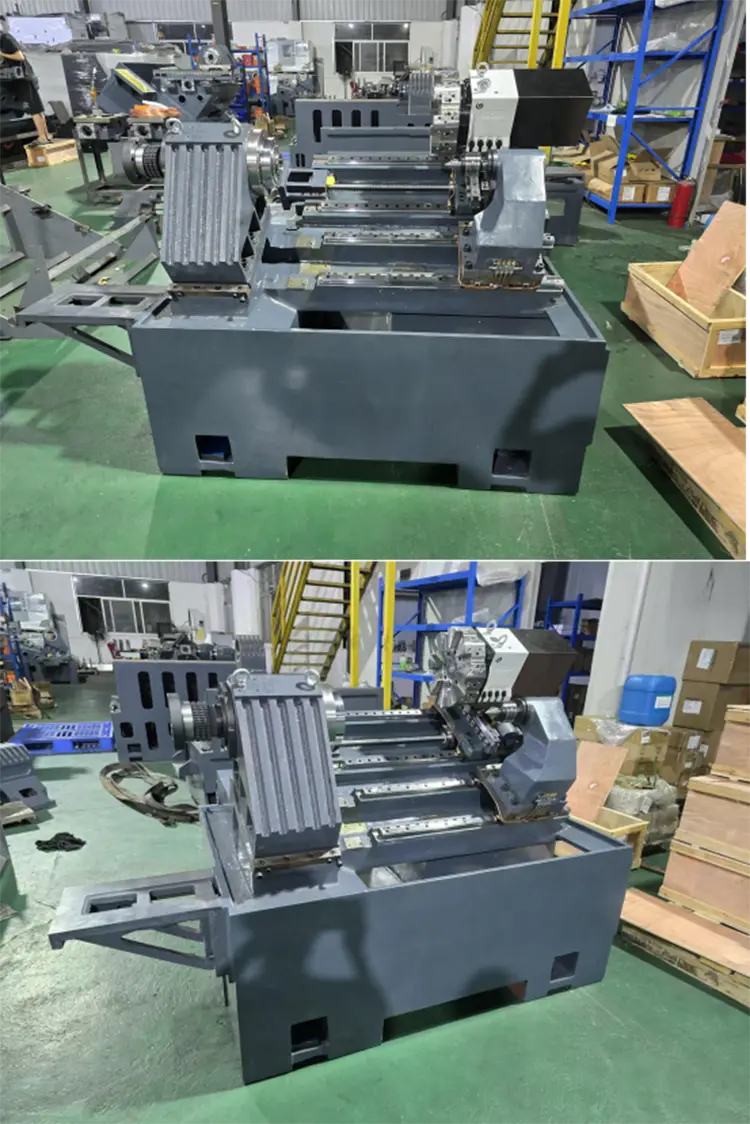

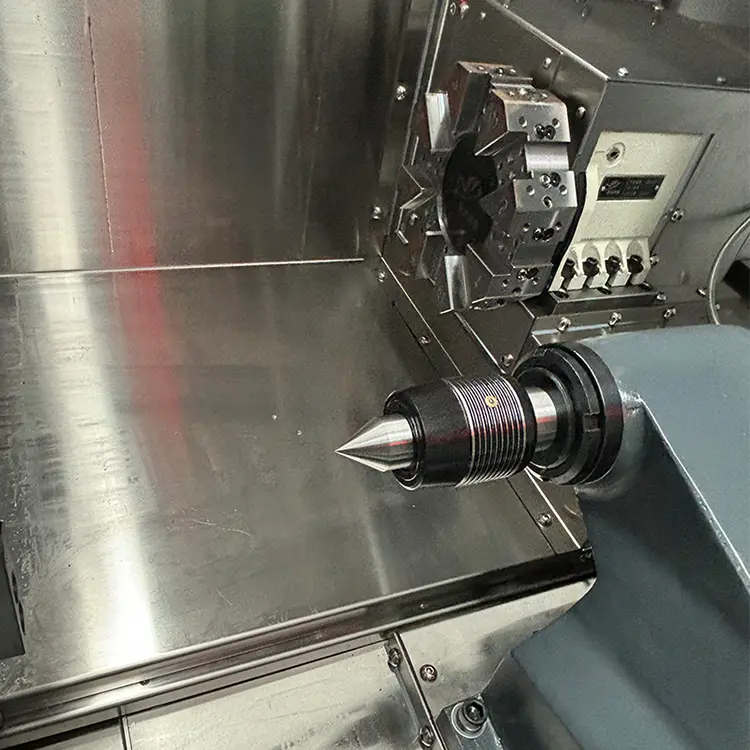

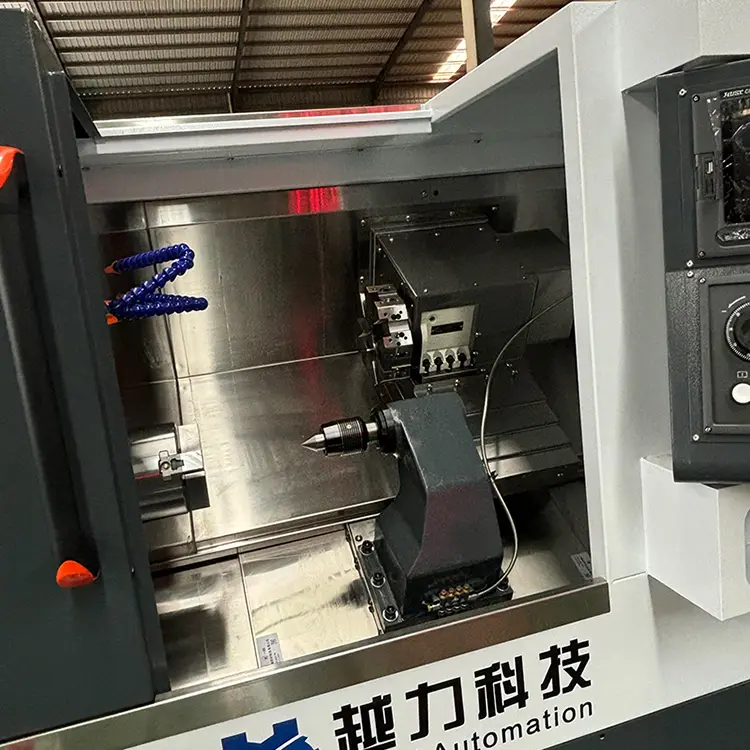

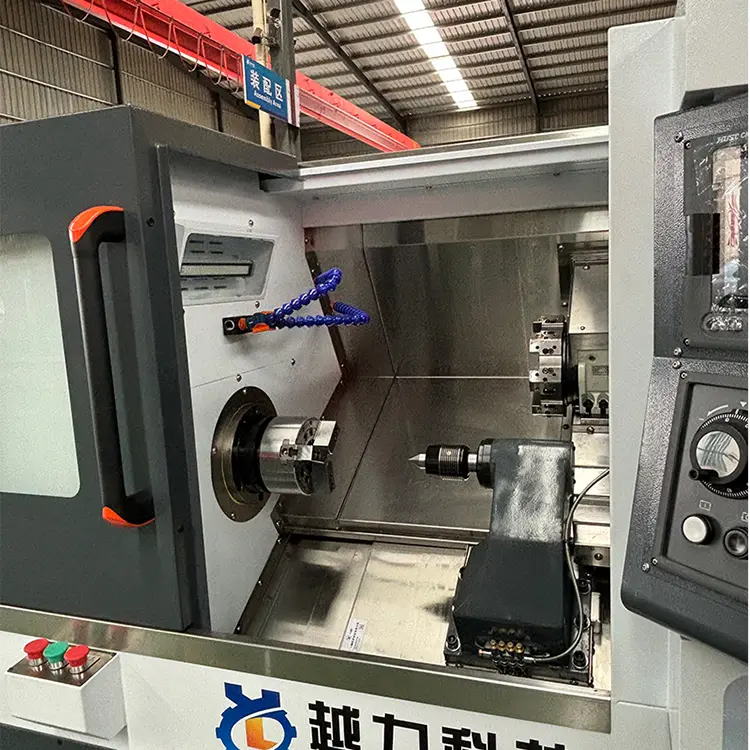

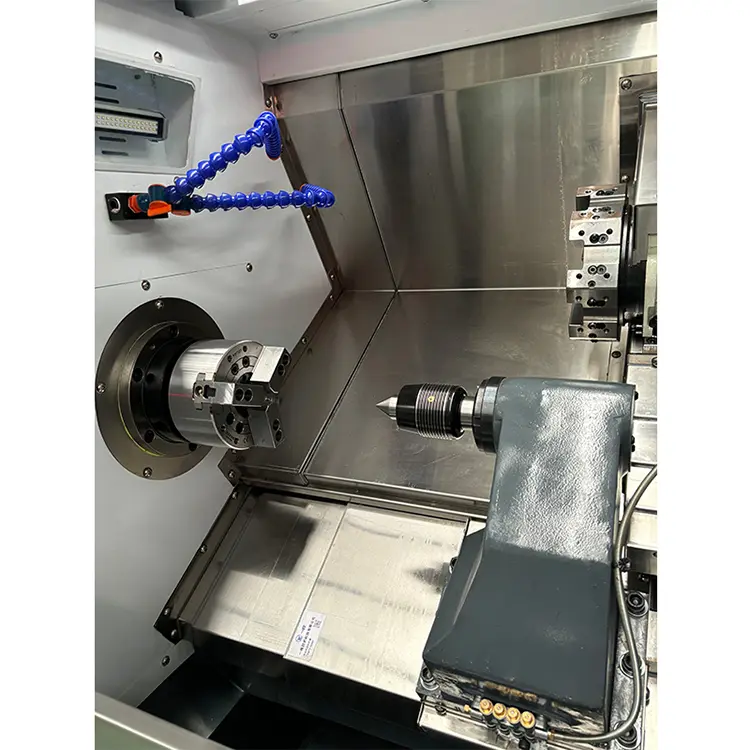

Tourre d'outil Tour-TOP CNC Lathe

HL-45L TOP TOP CNC LatheNuméro de sérieProjetUnitéSpécifications (dimensions)remarques1La taille du comptoir du tableau de dragMM300 * 260 2Voyage de l'axe ZMM460 3Voyage de l'axe XMM200 4Rotation maximaleMM450 5La distance entre le centre de l'arbre principal à ......

Modèle:YL-45L

envoyer une demande

Description du produit

HL-45L TOP TOP CNC Lathe

Numéro de série	Projet	Unité	Spécifications (dimensions)	remarques
1	La taille du comptoir du tableau de drag	MM	300 * 260
2	Voyage de l'axe Z	MM	460
3	Voyage de l'axe X	MM	200
4	Rotation maximale	MM	450
5	La distance entre le centre de l'arbre principal à la surface de la table de la plaque de traînée	MM	63
6	La distance entre le sol et le centre de l'arbre principal	MM	1050
7	Durée maximale de traitement	MM	380 (y compris Chuck)	Prenez Acer LQ63 / 80-220-8T Servro Turret comme exemple
8	Diamètre de tournage maximum	MM	375	Prenez Acer LQ63 / 80-220-8T Servro Turret comme exemple
9	Modèle de broche (diamètre de la broche)	MM	A2-5 (170)
10	Vitesse de broche	RPM	0-5000
11	Spécifications de vis à billes X.Z		32 * 10/32 * 10
12	Spécification de X Guide Rail		30 rouleaux	4 curseur normal
13	Z Spécification du rail de guide		30 rouleaux	4 allongement conventionnel du curseur
14	Méthode de connexion du moteur X.Z principal		Synchronisation de bande / connexion directe / connexion directe
15	Bride de moteur X.Z / arrêt	MM	130/110

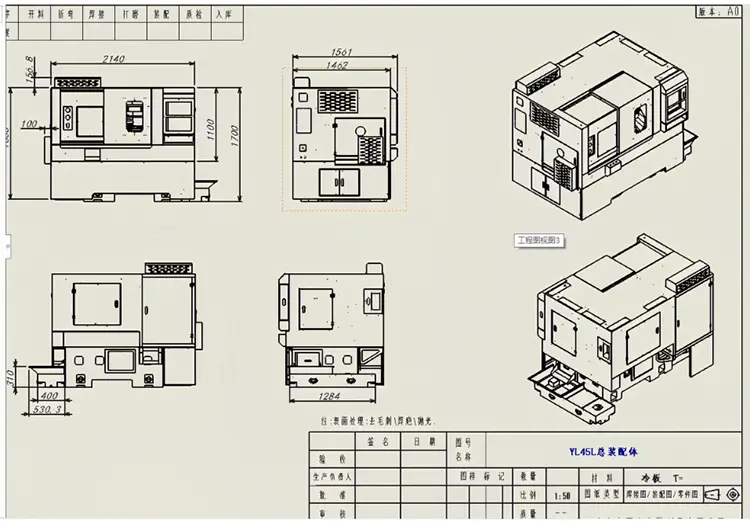

16	Dimensions de la machine optique (longueur, largeur, hauteur)	MM	1875 * 1021 * 1263
17	Poids	tonne	Environ 1,8 t	Ne contient pas la broche de la tour à outils de couverture intérieure et extérieure
18	Méthode de chargement au couteau		63 servo tourelle
19	La forme et la pente du lit		Le lit est incliné à 30 degrés
20	Bitume		Siège de queue de canne à métaux
21	Méthode de propulsion à queue de tail		alimentation hydraulique
22	Itinéraire de siège de queue		500
23	Modèle de queue		Sparrow 4

Configuration du modèle
nom d'une pièce	Lieu d'origine / spécification	nom d'une pièce	Lieu d'origine / spécification
système de contrôle numérique	Fanucoi-tfplus (5)	SERVO MOTEUR DE AXIS X ET Z	Fanucoi
32 Vis à billes de précision	Japon Thk	Moteur d'arbre principal	Huarong 7,5 kW
30 rails à rouleaux linéaires de précision	Japon Thk	Cylindre rotatif hydraulique	Taïwan
Ensemble de broche de précision tubulaire	NSK Port, Japon	refroidissement	750W
station de pression hydraulique	Taïwan	tête de courant	3 Pdits de travail 11.4N
Annexe aléatoire
nom d'une pièce	Modèle / spécification	nom d'une pièce	Modèle / spécification
Pinces élastiques (pour les matériaux de maintien)	1 (aléatoire)	Porte-outil de voiture, porte-outil de forage	Porte-outil de voiture 3, deux porte-outils de forage
Pipe à percevoir	ER20A a deux longues tiges	Clé Allen	1 set
