Machine composite de forage rotative à trois axes et cinq stations

Vous êtes invités à venir dans notre usine pour acheter la dernière machine composite de forage rotative à trois axes et à cinq stations de haute qualité, à bas prix et de haute qualité, YueLi a hâte de coopérer avec vous.

envoyer une demande

Description du produit

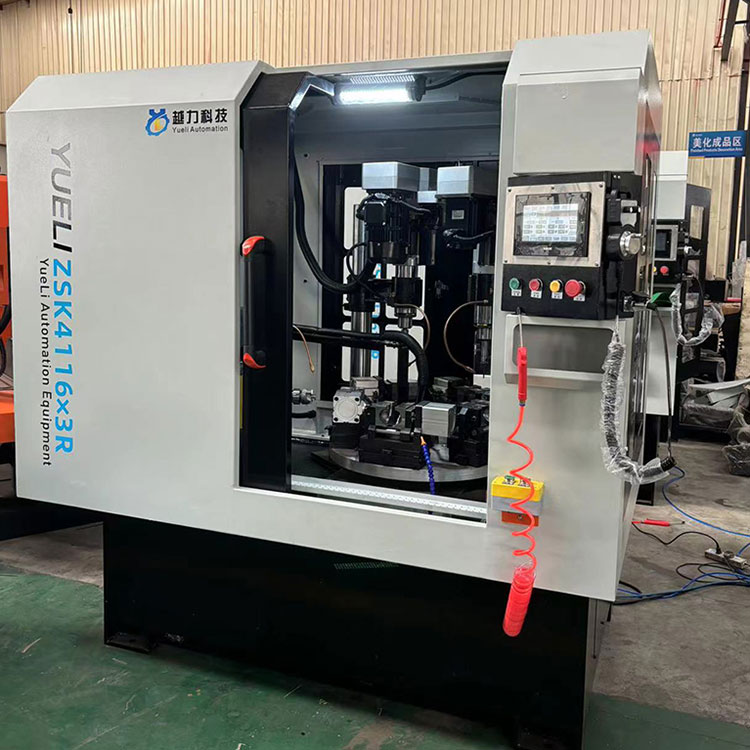

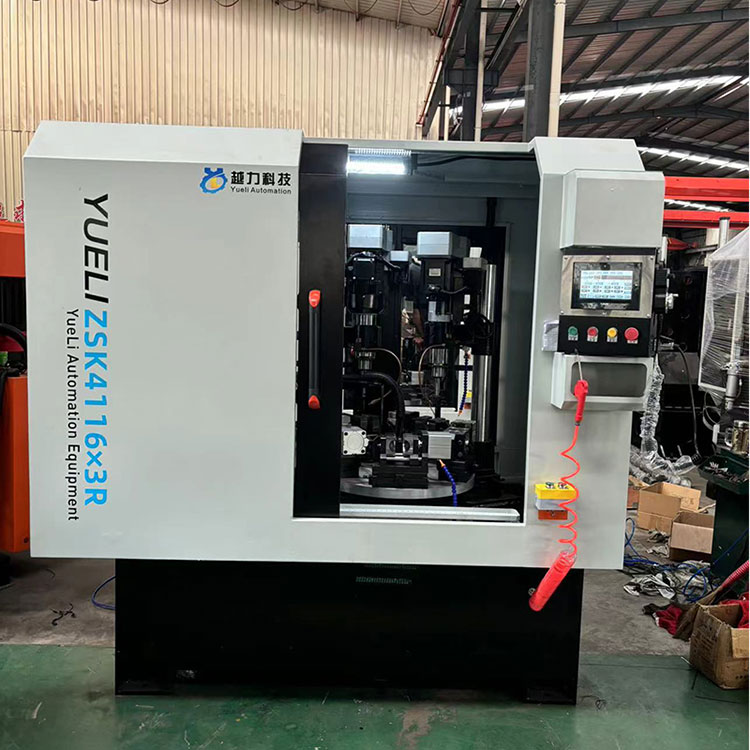

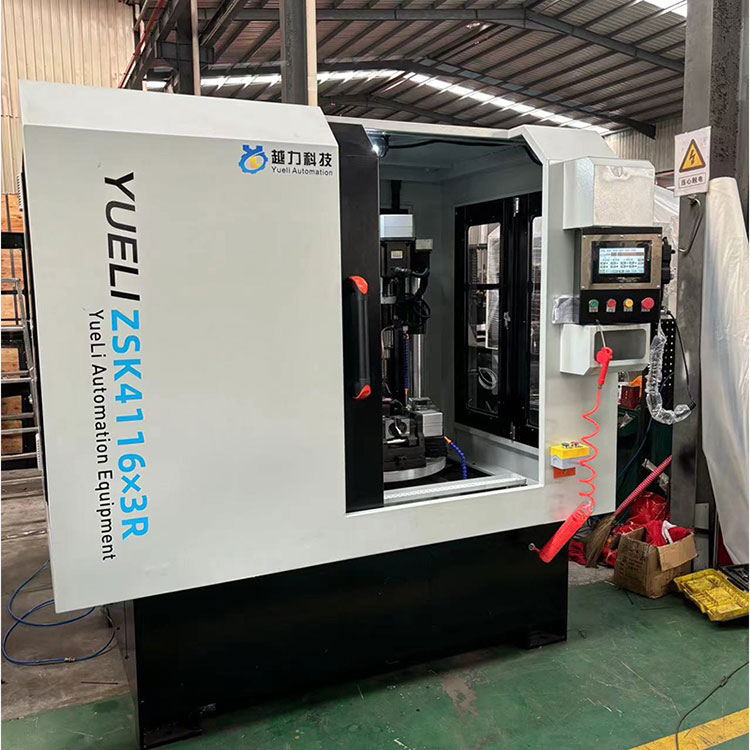

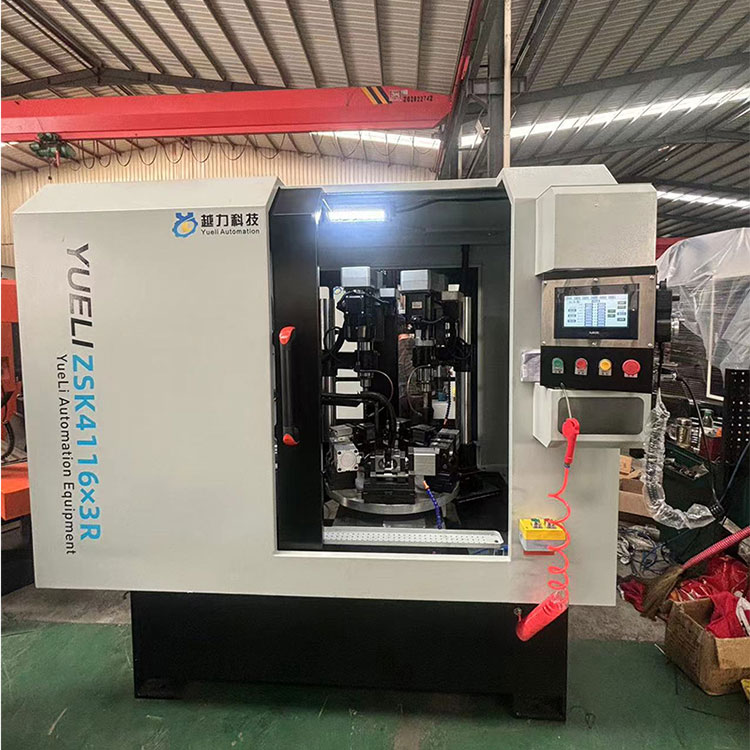

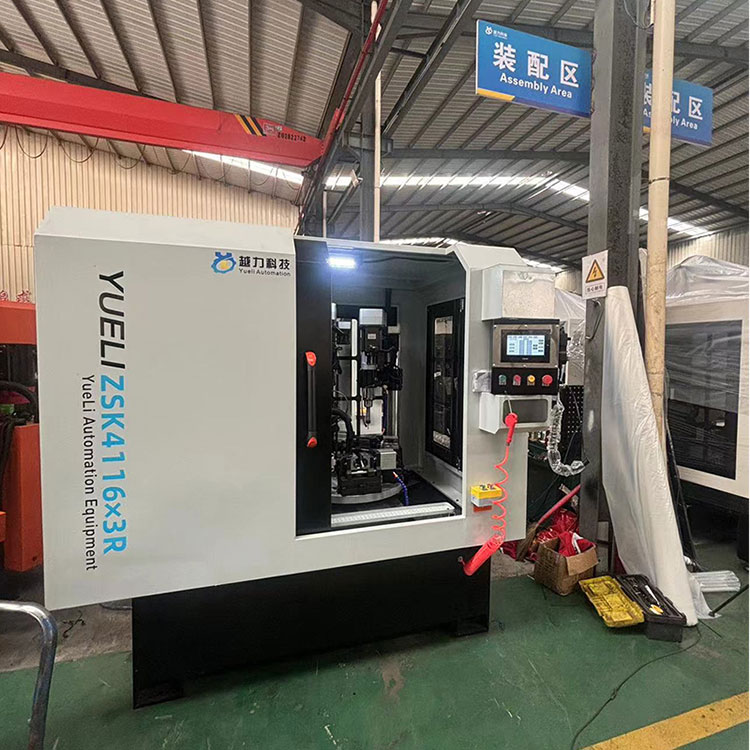

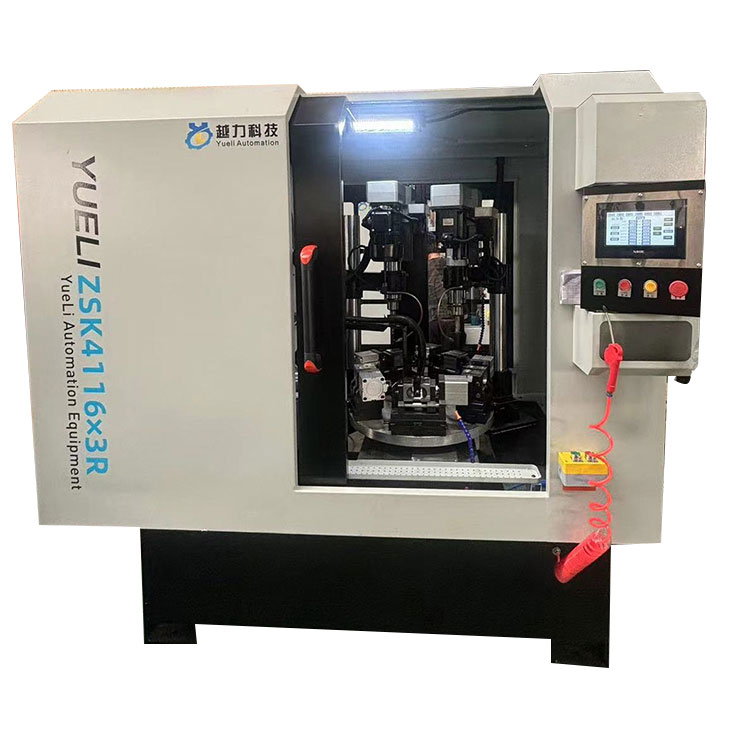

La machine de forage et de taraudage rotative à trois axes et à cinq stations ZSK4116×3 de Yueli Automation Equipment convient à la production et au traitement de produits de portes par lots de grande et moyenne taille. La machine-outil a une apparence douce et généreuse, un fonctionnement simple et intuitif, un réglage pratique et adopte une commande CNC, avec un degré d'automatisation plus élevé, une bonne fiabilité et une intensité de travail réduite pour les opérateurs. Il peut réaliser le fonctionnement et la gestion de plusieurs machines par une seule personne et constitue un équipement de traitement antisalissure idéal et efficace.

Configuration principale :

Numéro de série	Nom du produit	Modèle/Spécification	Quantité	Marque
1	base	Composants de soudage	1	Autoproduit
2	Roulements d'arbre principal	JT6-YL92	6	Harbin
3	Tête motrice de forage et d'attaque		1	commande numérique
4	Tête de forage	JT6-YL92	2	commande numérique
5	Disque de segmentation automatique	5 postes de travail	1	Yuntong
6	Fixation de la pièce	Pneumatique	5
7	servomoteur	2,3 kW	1	Xinjie
8		750W	2	Xinjie
9		1,2 kW	1	être ouvert à la navigation
10	machines électriques	3KW	1	Jinling
11		1,5KW	1	Nuofan
12		750W	1	shengxiang
13	écran tactile	TG765S-XT	1	Xinjie
14	Contacteur	LC1N1801	1	Schneider
15	Contrôle par API	XTM-60T	1	Xinjie
16	Alimentation à découpage	PMT-24V150W2BA	1	Delta
17	Convertisseur de fréquence	3PH-380V	1	Facile à conduire
18	Électrovanne	4V210-08	6	Yadek
19	Bouclier	Entièrement fermé	1

Principaux paramètres techniques

Numéro de série	catégorie	Spécifications des données	remarques
1	Nombre de postes de travail	5 personnes
2	capacité de travail	Le diamètre maximum de perçage et de taraudage de la tête motrice est de 13	Composants en acier
3	Précision du plateau tournant de segmentation	La précision de sortie du séparateur est ≤ ± 0,03	Configuration de référence Moteur RV75 0,75KW
4	Type de porte-outil de broche	JT6-ER20	Configuration standard
5	Paramètres de broche	RPM maximum 0-2000/min	Vitesse réglable
6	Méthode d'installation du manche du couteau	Serrage manuel des vis
7	Méthode de serrage de l'outil	ER20 (8 à 14)	Configuration standard
8	Tête motrice horizontale	Lundi 4#
9	Type de porte-outil de broche	Morse 4 # ER40 (3 à 30)
10	Paramètres de broche	RPM maximum 0-1500/min	Vitesse réglable
11	Précision du travail	Précision de positionnement du trou de 0,05/précision de positionnement répété de 0,03
12	Pression de la source de gaz de travail	5-6 kg/c㎡
13	Diamètre de l'établi	680mm
	Capacité d'alimentation	Puissance totale 10,5KW
	Taille de la machine	2070X1860X2100	ressources de référence
	Poids de la machine	Environ 1600kg	ressources de référence

La structure et les performances de la machine-outil

La machine rotative de perçage et de taraudage à trois axes et cinq stations est soudée avec des pièces en acier et traitée par vieillissement artificiel. Il a une bonne précision et stabilité. L'ensemble de la machine est une structure combinée, équipée d'un système PLC et présente une forte mobilité.

1 tête motrice de perçage et de taraudage, capacité de perçage : 16 mm pour les pièces en acier, 20 mm pour les pièces en aluminium, course de perçage 100 spécifications, mode d'alimentation : alimentation servo, un moteur principal : 3 kW, la tête motrice et le trou de traitement des pièces peuvent être ajustés manuellement. et vers le bas, avant le réglage, desserrez les deux boulons sur les surfaces supérieure et inférieure de la glissière, faites tourner le volant pour soulever et abaisser la tête motrice, et serrez les deux boulons une fois la tête motrice positionnée pour empêcher la tête motrice de glisser. par lui-même ; 2 têtes motrices de forage : capacité de perçage : 13 mm pour les pièces en acier, 16 mm pour les pièces en aluminium, course de perçage 80 spécifications, mode d'alimentation : alimentation servo, un moteur principal : 2,3 KW, les têtes motrices de perçage et de taraudage (JT16) sont installées verticalement et le la hauteur centrale des pièces peut être réglée manuellement de haut en bas. Équipé d'un plateau tournant divisé automatique à cinq stations pour obtenir le positionnement de cinq stations, et chaque outil peut être ajusté vers l'avant, l'arrière, la gauche et la droite. Facile à charger et décharger. Chaque broche dispose de fonctions de contrôle indépendantes et de réglage manuel. Les roulements de broche sont tous des roulements Harbin ; Le graisseur du système de lubrification automatique intermittent, la tête motrice de forage et la tête motrice de taraudage ont des fonctions d'avance rapide, d'avance lente, d'avance et de retour rapide.

Déroulement du processus : démarrez la machine → chargez manuellement le matériau en position de chargement → tournez le plateau tournant vers la première station → trois stations traitent le perçage et le taraudage en même temps → déchargement manuel → entrez dans le deuxième cycle.

Structure principale de la machine-outil :

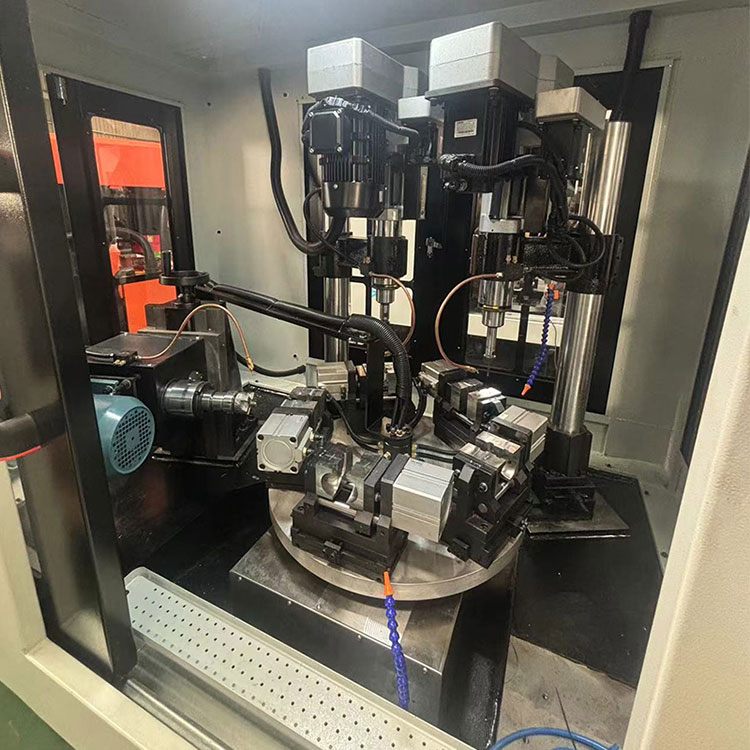

Distribution de la tête motrice : tête motrice horizontale pour le perçage et le fraisage de la face d'extrémité, une unité de broche de perçage verticale, deux unités de broche de taraudage verticale, un plateau tournant divisé automatique à cinq stations, une base ; un ensemble de système de circuit, cinq ensembles de luminaires et un ensemble de protection en tôle entièrement fermée.
